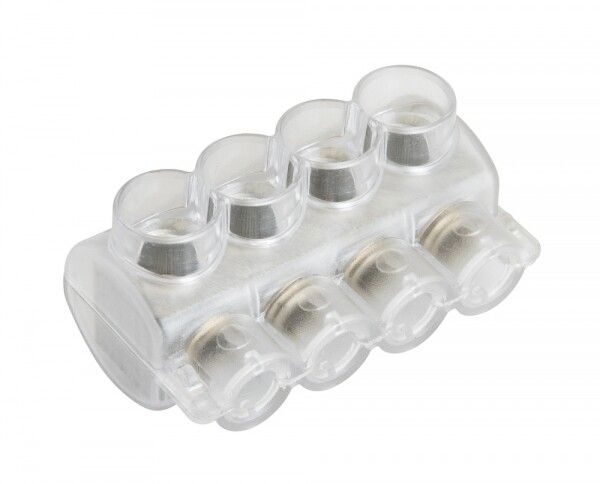

Клеммник для сетей уличного освещения KE10.504 Al 4x10-50 мм / Cu 2.5-35 EKF PROxima | ke-10.504

Клеммник для сетей уличного освещения KE10.504 от EKF - надёжное решение для соединения и разветвления четырёх жил кабеля в условиях открытой среды. Он рассчитан на работу с алюминиевыми и медными проводами, выдерживает экстремальные температуры и используется в столбах и щитах уличного освещения.

Назначение и область применения

Клеммник KE10.504 применяется для соединения и распределения тока между четырьмя жилами кабеля в местах установки оборудования уличного освещения: внутри стоек, опор, мачт и распределительных щитов. Подходит для систем с напряжением до 1000 В. Конструкция предназначена для работы в условиях повышенной влажности, перепадов температур и воздействия внешней среды - идеально для городских и автодорожных сетей освещения.

Технические характеристики

• Тип: однополюсный клеммник
• Подключение для алюминиевых проводов: 10–50 мм2
• Подключение для медных проводов: 2.5–35 мм2
• Количество входов: 4
• Материал контактов: алюминий с антикоррозийным покрытием
• Корпус: поликарбонат, серый цвет
• Рабочая температура: от –60 C до +50 C
• Гарантия: 7 лет (84 месяца)

Совместимость и монтаж

KE10.504 совместим с любыми кабелями, имеющими жилы в указанных сечениях - как алюминиевыми, так и медными. Для монтажа требуется зачистить концы проводов от изоляции на длину, соответствующую глубине зажима. Соединение фиксируется винтами с внутренним шестигранником - требует ключа 5 мм. Контакты предварительно обработаны специальной смазкой, препятствующей окислению. Корпус неразборный - после сборки доступ к винтам возможен только через верхние отверстия. Установка осуществляется в щитках или корпусах опор с помощью крепёжных отверстий на боковой поверхности.

Безопасность и стандарты

Клеммник KE10.504 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и прошёл испытания на механическую прочность, термостойкость и электроизоляцию. Неразборный корпус исключает случайный доступ к токоведущим частям при работе. Применение контактной смазки снижает риск нагрева в месте соединения даже при длительной нагрузке.

Преимущества

• Универсальность: один клеммник принимает и алюминий, и медь - экономит место и время при монтаже
• Высокая надёжность: смазка на контактах предотвращает окисление, особенно важно в условиях высокой влажности
• Широкий диапазон температур: работает в суровых зимних условиях, включая северные регионы
• Долгий срок службы: гарантия 7 лет подтверждает качество материалов и сборки
• Защита от несанкционированного вскрытия: неразборный корпус снижает риск вандализма и самовольного вмешательства

Ограничения применения

• Не предназначен для многожильных проводов с гибкими жилами - допускаются только цельнотянутые провода
• Запрещено использовать для проводов сечением менее 2.5 мм2 (медь) или более 50 мм2 (алюминий)
• Не рекомендуется применять вне закрытых корпусов - хотя материал устойчив к погоде, прямой контакт с дождём и снегом может повредить изоляцию
• Не подлежит ремонту: при выходе из строя заменяется полностью

Примеры использования

• Разветвление питания от основного кабеля к трём светильникам на одной опоре
• Соединение кабеля от центрального щита с жилами, идущими к каждому фонарю в ряду
• Объединение фаз и нуля в распределительном ящике на мачте уличного освещения
• Использование в дорожных и парковых системах освещения в регионах с холодным климатом

Практические советы

• Перед монтажом всегда проверяйте сечение провода - не используйте провода меньше 2.5 мм2, даже если они кажутся подходящими
• Зачищайте жилы точно на нужную длину - слишком длинный конец может вызвать замыкание, слишком короткий - плохой контакт
• Затягивайте винты равномерно и с усилием, соответствующим рекомендациям производителя; переусиливать нельзя - можно повредить резьбу
• При использовании в районах с высокой солёностью воздуха (прибрежные зоны) дополнительно контролируйте состояние корпуса на предмет коррозии
• KE10.504 от EKF - единственный клеммник в серии PROxima с таким сочетанием сечений и температурного диапазона; выбирайте его, когда нужны универсальность и долговечность
