Шина нулевая на двух угловых изоляторах 6х9-10 Navigator 71172 17308

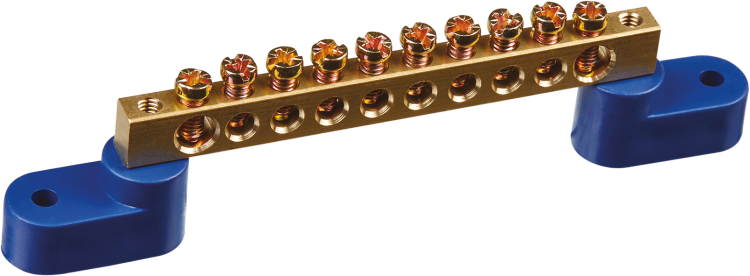

Шина нулевая на двух угловых изоляторах 6х9-10 NBB-M69-10C2/B от Navigator - это надёжный элемент для распределения нулевого провода в щитовых устройствах. Латунная шина с десятью винтовыми контактами обеспечивает устойчивое соединение проводников сечением до 10 мм2, защищённых от случайного прикосновения. Подходит для установки в бытовые, коммерческие и промышленные электрощиты с напряжением до 400 В.

Назначение и область применения

Шина нулевая на двух угловых изоляторах 6х9-10 NBB-M69-10C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Предназначена для систем TN-S и TN-C-S, где требуется физическое разделение и надёжное соединение нескольких проводов одного потенциала. Устанавливается в электрощитах жилых домов, офисов, производственных линий, насосных станциях и других объектах с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 100 А
• Рабочее напряжение: до 400 В (включая 220 В)
• Количество контактов: 10
• Способ подключения: винтовой, с зажимами на каждом контакте
• Материал шины: латунь (высокая проводимость и коррозионная стойкость)
• Материал винтов: электротехническая бронза (устойчивость к окислению)
• Изоляторы: два угловых, из негорючего пластика (класс горючести V-0)
• Диапазон сечений проводов: 0,5–10 мм2 (соответствует стандартным требованиям для винтовых зажимов)
• Цвет корпуса: синий (стандартная цветовая маркировка для N/PE)
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на двух угловых изоляторах 6х9-10 NBB-M69-10C2/B монтируется на DIN-рейку через угловые изоляторы с помощью винтов на краях. Для установки необходимы отверстия в стенке щита или специальные крепления. Каждый контакт рассчитан на один проводник; одновременно можно подключить до 10 проводов. Не допускается перегрузка более чем одним проводом на каждый зажим. Диаметр отверстия под винт - 5,5 мм, что соответствует стандартному M4. Монтаж выполняется с использованием отвёртки с плоским наконечником. Перед затяжкой проверьте соответствие сечения провода - слишком толстый провод повредит зажим, слишком тонкий - плохо фиксируется.

Безопасность и стандарты

Шина нулевая на двух угловых изоляторах 6х9-10 NBB-M69-10C2/B соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Защита контактов реализована через пластиковые крышки и изоляционные барьеры между зажимами - исключает случайное прикосновение к токоведущим частям. Негорючий материал изоляторов снижает риск возгорания при перегреве. Сертифицирована для работы в условиях температур от -25C до +70C.

Преимущества

• Высокая долговечность благодаря латунной шине и бронзовым винтам
• Удобство обслуживания: все контакты доступны для осмотра и замены
• Стандартная синяя окраска - сразу видна функциональная принадлежность (N/PE)
• Изолированные контакты обеспечивают безопасность при работе рядом с щитом
• Поддерживает совмещение N и PE в одном модуле - экономит место в щите

Ограничения применения

• Не предназначен для переменного тока выше 100 А - превышение вызывает перегрев
• Запрещено использовать для подключения многожильных проводов без наконечников - возможен разрыв контакта
• Не рекомендуется применять в помещениях с высокой влажностью без дополнительной герметизации (не имеет IP-защиты)
• Не подходит для автоматических выключателей с током выше 100 А - требуются отдельные шины
• Не является заменой основной нулевой шине в главном распределительном щите - применяется только как вторичная распределительная

Примеры использования

• Распределение нуля в квартирном щите после вводного автомата
• Объединение защитных проводников (PE) от розеток, светильников и оборудования
• Создание точки соединения N и PE в распределительном щите на этаже
• Формирование нулевого контура в цепях управления станков и конвейеров
• Замена старой перемычки на гребёнку в модульных щитах

Практические советы

• Перед установкой проверьте, чтобы сечение всех подключаемых проводов было в пределах 0,5–10 мм2 - используйте наконечники для многожильных проводов
• Затягивайте винты равномерно, без усилия - перетяжка может повредить резьбу или изоляцию
• При необходимости параллельного подключения нескольких проводов - используйте ответвители, а не скручивание внутри зажима
• После монтажа сделайте контрольную проверку: попробуйте слегка покачать каждый провод - он не должен двигаться
• Для удобства обслуживания пометьте каждый провод этикеткой - особенно важно при большом количестве подключений
• Артикулы 71172 и 17308 - это одно изделие, различаются только по партиям поставки. Шина нулевая на двух угловых изоляторах 6х9-10 NBB-M69-10C2/B всегда идентична по характеристикам.
