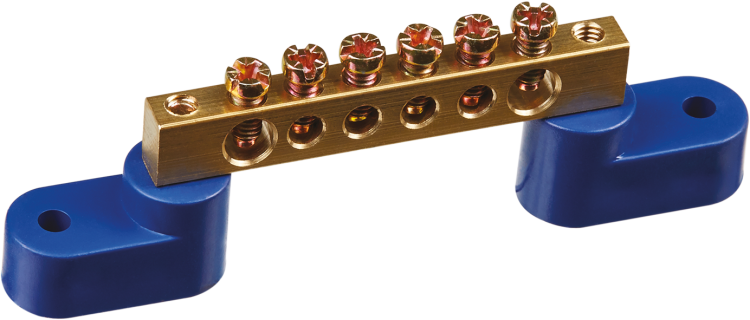

Шина нулевая на двух угловых изоляторах 6х9-6 Navigator 71170 17306

Шина нулевая на двух угловых изоляторах 6х9-6 NBB-M69-6C2/B от Navigator - надёжное решение для организации нулевого и защитного заземления в распределительных щитах. Латунная шина с винтовыми контактами обеспечивает прочное соединение до шести проводников, а изоляторы защищают от случайного прикосновения. Подходит для установки в бытовые, коммерческие и промышленные электроустановки с напряжением до 400 В.

Назначение и область применения

Шина нулевая на двух угловых изоляторах 6х9-6 NBB-M69-6C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Предназначена для монтажа в распределительных устройствах с напряжением до 400 В - в том числе в жилых домах, офисах, производственных цехах и объектах инфраструктуры. Обеспечивает безопасное и долговечное соединение нескольких проводов в одном месте, уменьшая количество отдельных ответвлений.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичной квартирной или промышленной сети
• Количество контактов: 6 - позволяет подключить до шести проводников
• Способ подключения: винтовой - фиксация провода гайкой с плоской шайбой
• Материал контактов: латунь - высокая проводимость и устойчивость к окислению
• Изоляторы: негорючий пластик - предотвращает замыкание и повышает безопасность
• Напряжение: 220 В (рабочее), до 400 В (максимальное) - совместима с одно- и трёхфазными сетями
• Цвет корпуса: синий - стандартизированный цвет для нулевой шины по ГОСТ
• Диапазон сечений: 4–9 мм2 - подходит для медных проводов этого сечения
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на двух угловых изоляторах 6х9-6 NBB-M69-6C2/B монтируется на DIN-рейку через два угловых изолятора с винтовым креплением по краям. Для установки требуется свободное место в щите шириной около 50 мм. Каждый контакт рассчитан на один проводник сечением 4–9 мм2. Перед затяжкой винта необходимо зачистить жилу до металлического блеска. Не допускается перегиб проводов - они должны подходить прямо к контакту без натяжения. Шина совместима с любыми модульными щитами, где есть возможность закрепить её на рейке.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Защита контактов выполнена в виде крышек из негорючего материала - исключает случайное прикосновение к токоведущим частям. Цветовая маркировка (синий) соответствует нормам IEC 60445 и ГОСТ Р 50462 для нулевых проводников. Материалы сертифицированы на соответствие RoHS - без свинца и других опасных веществ.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам и качественным винтам из электротехнической бронзы
• Удобство обслуживания - каждый контакт доступен для проверки и замены без демонтажа всей шины
• Стандартный синий цвет упрощает идентификацию в щите
• Изолирующие опоры снижают риск пробоя между шиной и корпусом щита
• Подходит как для PE, так и для N-проводников - универсальное применение

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - избегайте установки рядом с нагревательными элементами
• Не рекомендуется использовать в условиях повышенной влажности без защиты от конденсата - хотя изоляторы герметичны, внутренние контакты не имеют IP-защиты
• Максимальное сечение провода - 9 мм2; более толстые жилы (например, 16 мм2) не войдут в зажим
• Не подходит для автоматических систем - требует ручной затяжки винтов

Примеры использования

• Распределительный щит квартиры - объединение всех нулевых проводов от розеток и освещения
• Щит управления станком - сборка PE-проводников от двигателей и кожухов
• Промышленный этажный щит - организация нулевого контура для группы помещений
• Аварийное освещение - подключение запасных нулевых линий

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение 4–9 мм2 - иначе возможен плохой контакт или повреждение зажима
• Затягивайте винты равномерно, без усилия - переусилие может деформировать латунь
• Обязательно используйте метки (маркировочные трубки) на каждом проводе - это ускоряет диагностику
• Если в щите мало места, можно смонтировать две шины параллельно - главное, чтобы изоляторы не соприкасались
• Проверяйте состояние контактов раз в год - особенно в помещениях с высокой запылённостью
