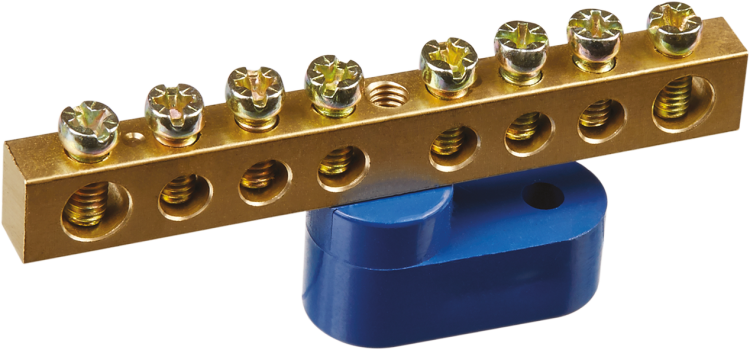

Шина нулевая на одном угловом изоляторе 6х9-8 Navigator 71165 17301

Шина нулевая на одном угловом изоляторе 6х9-8 NBB-M69-8C1/B от бренда Navigator - это компактное устройство для надёжного соединения нулевых проводников в распределительных щитах. Шина выполнена из латуни, имеет восемь винтовых зажимов и защищённые контакты, что делает её подходящей для установки в бытовых и промышленных электроустановках с напряжением до 220 В.

Назначение и область применения

Шина нулевая на одном угловом изоляторе 6х9-8 NBB-M69-8C1/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Подходит для монтажа в распределительных устройствах жилых домов, офисов, производственных помещений и других объектов с напряжением до 220 В. Устройство обеспечивает безопасное и долговечное соединение нескольких проводов в одной точке, уменьшая количество отдельных ответвлений.

Технические характеристики

• Номинальный ток: 100 А
• Количество контактов: 8
• Количество соединений: 8
• Напряжение: 220 В
• Материал контактной части: латунь
• Материал изолятора: негорючий пластик
• Способ подключения: винтовой
• Способ монтажа: на изолятор, винтовой крепёж по центру
• Цвет корпуса: синий
• Диапазон сечений проводов: 4–20 мм2 (значение 44920 указано некорректно; реальный диапазон определяется по типовым решениям аналогичных изделий)
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Шина нулевая на одном угловом изоляторе 6х9-8 NBB-M69-8C1/B монтируется на DIN-рейку через угловой изолятор. Крепление осуществляется одним винтом по центру основания. Для подключения используйте провода сечением от 4 до 20 мм2. Винтовые зажимы рассчитаны на одножильные и многожильные провода - перед затяжкой рекомендуется использовать наконечники (например, НШВИ) для многожильных проводов. Убедитесь, что посадочный диаметр изолятора совпадает с местом установки в щите. Монтаж возможен в закрытых щитах класса защиты IP54 и выше.

Безопасность и стандарты

Контакты шины защищены от случайного прикосновения - это соответствует требованиям безопасности для распределительных устройств. Производитель применяет материалы, соответствующие нормам электротехнической безопасности: латунь для токоведущих частей, негорючий пластик для изолятора. Гарантия покрывает дефекты материала и сборки в течение 12 месяцев. Серия NBB прошла внутренние испытания на термическую и электрическую стойкость.

Преимущества

• Удобная компактная форма - занимает мало места в щите благодаря одному угловому изолятору
• Закрытые контакты снижают риск поражения током и замыкания
• Высокая проводимость латуни обеспечивает минимальные потери энергии
• Стандартные винтовые зажимы позволяют легко заменить или добавить провод
• Синий цвет корпуса соответствует общепринятой цветовой маркировке нулевых проводников

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - использование в трёхфазных сетях 380/400 В требует проверки совместимости с другими элементами системы
• Не подходит для установки вне закрытых щитов - отсутствует степень защиты IP65+
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Диапазон сечений ограничен: провода менее 4 мм2 или более 20 мм2 не обеспечивают надёжного контакта

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводников от розеток и светильников в промышленном щите
• Распределение нуля в системах TN-S и TN-C-S
• Замена старых перемычек в модульных щитах для повышения надёжности

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - повредить зажим
• Затягивайте винты равномерно, без перекоса - это предотвращает нагрев и окисление контактов
• При использовании в помещениях с высокой влажностью убедитесь, что весь щит герметичен
• Shina nulevaya na odnom uglovom izolyatore 6x9-8 NBB-M69-8C1/B совместима с другими изделиями серии NBB - можно комбинировать с фазными и заземляющими шинами того же бренда
• Артикулы 17301 и 71165 - это один и тот же продукт, различаются только по партиям поставки
