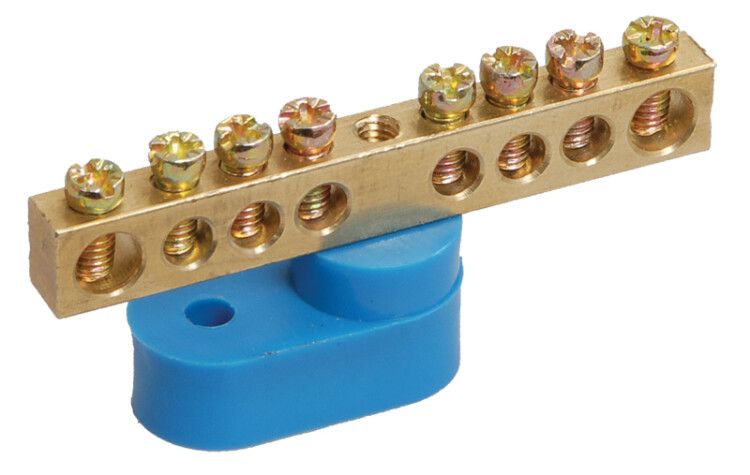

Шина нулевая ШНИ-6х9-8-У1-С на одном угловом изоляторе IEK YNN10-69-8C1-K07

Шина нулевая ШНИ-6х9-8-У1-С на одном угловом изоляторе от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-8c1-k07 обеспечивает компактное решение для монтажа на угловых изоляторах, особенно удобное при ограниченном пространстве.

Назначение и область применения

Шина нулевая ШНИ-6х9-8-У1-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в системах TN-S и TN-C-S для подключения проводов N и PE. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в этажных щитах, щитах управления насосными станциями или автоматикой конвейеров.

Технические характеристики

• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей
• Рабочее напряжение: 380 В - соответствует сетям 220/380 В
• Сечение провода: 16 мм2 - рассчитана на подключение жил до этого сечения
• Количество контактов: 8 - позволяет подключить восемь проводов
• Диапазон температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - визуально отличает нулевую шину от фазной
• Поверхность: необработанная - требует осторожности при монтаже, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина ШНИ-6х9-8-У1-С крепится через один угловой изолятор. Установка возможна:

• непосредственно на стенку щита - с помощью болтов или саморезов через отверстия в основании
• на DIN-рейку 35 мм - только при использовании совместимых крепёжных элементов (не входят в комплект)

Подключение проводов выполняется через винтовые зажимы. Для многожильных медных проводов обязательно использование наконечников-гильз. Это предотвращает перелом жил и снижает риск нагрева в месте контакта. Диаметр отверстий под винты соответствует стандартным требованиям для проводов сечением до 16 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и применяется в системах, где требуется разделение PEN-проводника на N и PE. Наличие изолирующего основания исключает случайное замыкание на корпус щита. Цветовое исполнение (синий) соответствует нормам IEC 60445 для обозначения нулевых проводников.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Стандартное количество контактов (8) оптимально для большинства квартирных и офисных щитов
• Угловой изолятор экономит место - идеален для компактных щитов
• Долгий срок службы - не требует замены при правильной эксплуатации

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - запрещено применение в высоковольтных системах
• Не имеет защиты IP - нельзя использовать во влажных или пыльных средах без дополнительной герметизации щита
• Не подходит для подключения алюминиевых проводов - материал контактов несовместим с алюминием
• Не включает крепёж для DIN-рейки - необходимо приобретать отдельно, если требуется монтаж на рейку

Примеры использования

• Этажный распределительный щит в многоэтажном доме - подключение нулей и заземления от всех квартир
• Щит управления лифтом - сборка защитных проводников от двигателей и кнопок
• Автоматический щит освещения в торговом центре - объединение нулевых проводов от нескольких контуров
• Щит питания станков на производстве - обеспечение надёжного заземления оборудования

Практические советы

• Перед монтажом проверьте, что все провода имеют наконечники - это гарантирует плотный контакт и безопасность
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить латунь
• Если шина монтируется на металлический корпус, убедитесь, что изолятор полностью отделяет её от заземлённой части
• Для щитов с большим числом проводов используйте несколько шин параллельно - не перегружайте одну шину более чем на 8 проводов
• Артикул ynn10-69-8c1-k07 совместим с другими изделиями серии ШНИ от IEK - можно легко дополнять систему
