Шина _PE_ 63.20.2 "РЕ" на 20 присоединений 63А 2 крепежных отверстий | HEGEL

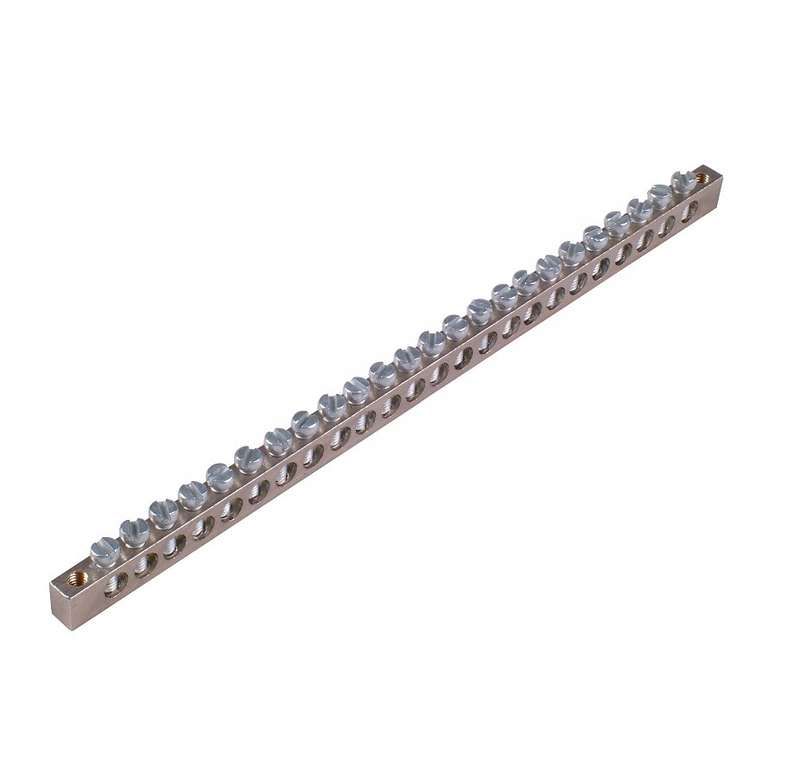

Шина заземления на 20 присоединений 63А 2 крепежных отверстия от бренда HEGEL - это надёжный элемент для организации системы заземления в распределительных щитах. Присоединение до двадцати проводников позволяет упростить сборку и повысить безопасность электроустановок. Артикул шины - шина _pe_ 63.20.2.

Назначение и область применения

Эта шина используется для соединения защитных заземляющих проводников (PE) в электрических щитах. Подходит для присоединения многожильных и одножильных проводов с круглой формой жилы. Устанавливается в распределительных устройствах жилых, коммерческих и промышленных объектов - например, в щитах автоматики, на станках, в системах освещения и вентиляции.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное сечение проводника: 16 кв.мм
• Количество присоединений: 20
• Материал проводника: медь
• Форма жил: круглая
• Количество крепёжных отверстий: 2
• Подключение: через наконечники (просверлены отверстия для болтов)
• Изоляция: пластиковые изоляторы типа DIN (для монтажа на 35 мм рейку)

Совместимость и монтаж

Шина заземления на 20 присоединений 63А 2 крепежных отверстия совместима с DIN-рейкой шириной 35 мм благодаря встроенным пластиковым изоляторам. Крепление осуществляется за два отверстия - можно дополнительно закрепить шину саморезами для повышенной механической устойчивости. Для подключения используйте наконечники типа НШВИ или НШВ, соответствующие сечению 16 кв.мм. Диаметр отверстий рассчитан под стандартные болты M4–M5. Не допускается использование проводов с сечением более 16 кв.мм - это снижает контактное давление и повышает риск перегрева.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Медная шина обеспечивает низкое переходное сопротивление, что важно для эффективного срабатывания защиты при замыкании на корпус. Пластиковые изоляторы предотвращают случайное касание фазных частей. Обратите внимание: материал основания - латунь с никелированным покрытием, что защищает от окисления и коррозии в условиях высокой влажности.

Преимущества

• Удобство сборки: 20 точек подключения позволяют отказаться от перемычек между отдельными клеммами
• Стабильный контакт: медная шина + наконечник обеспечивают долговечное соединение без потерь
• Защита от коррозии: никелированное покрытие сохраняет проводимость даже в агрессивной среде
• Готовый монтаж: изоляторы уже установлены - не требуется дополнительная комплектация

Ограничения применения

• Не предназначен для работы с нулевыми рабочими проводниками (N) - только для PE (защитного заземления)
• Не рекомендуется использовать вне помещений без дополнительной герметизации - не имеет IP-класса выше IP20
• Запрещено применять с проводами сечением менее 1,5 кв.мм или более 16 кв.мм - возможен перегрев или плохой контакт
• Не подходит для цепей с импульсными нагрузками свыше 63 А - не является устройством защиты

Примеры использования

• Распределительный щит квартиры - подключение заземляющих проводов от розеток
• Щит управления насосной станцией - соединение всех металлических корпусов оборудования
• Производственный участок - организация единой точки заземления для нескольких станков
• Объекты с системой УЗО/АВДТ - обязательный элемент для правильной работы защитных устройств

Практические советы

• Перед монтажом проверьте соответствие сечения провода и наконечника - 16 кв.мм требует наконечника с внутренним диаметром 5–6 мм
• Затягивайте болты усилием 0,8–1,2 Нм - слишком слабо - плохой контакт; слишком сильно - деформируется латунь
• Если шина устанавливается рядом с силовой частью щита, соблюдайте минимальный зазор 50 мм до фазных шин
• При использовании в сырых помещениях (например, в подвале) проверяйте состояние никелированного покрытия ежегодно
• Артикул шина _pe_ 63.20.2 - запомните его для заказа запасных элементов или аналогичных решений в будущем
