Скоба 63._N_10 х _PE_10 Шина "N"+"PЕ" на 10+10 присоединений 63А скобе | HEGEL

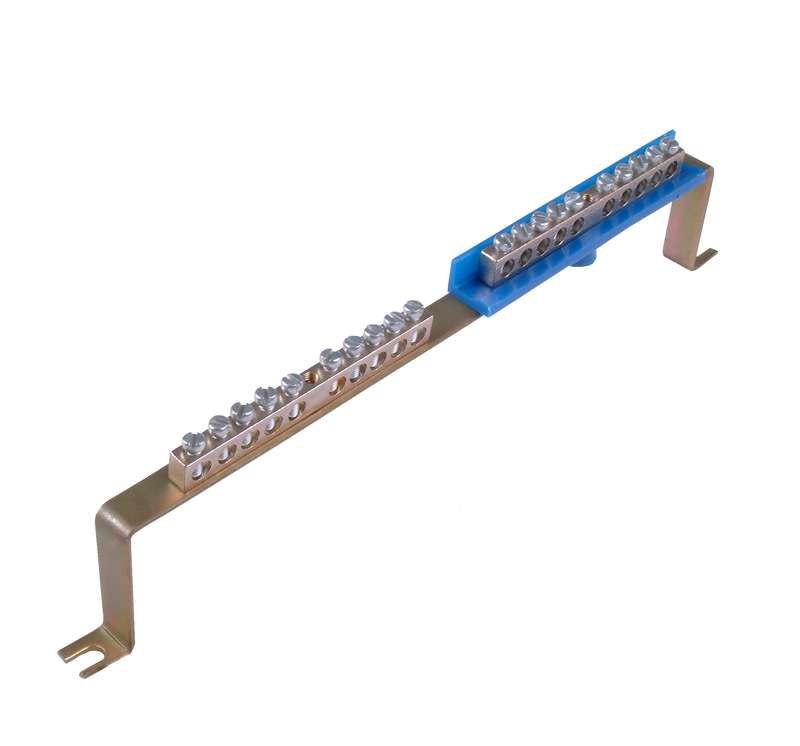

Шина N+PE на 10+10 присоединений 63А на скобе от HEGEL - это комбинированная шина для одновременного подключения рабочего нуля (N) и защитного заземления (PE) в распределительном щите. Подходит для монтажа на DIN-рейку или на скобу, обеспечивает надёжный контакт при токах до 63 А.

Назначение и область применения

Эта шина используется для соединения нулевых рабочих (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в жилых, общественных и промышленных объектах - например, в этажных щитах, щитах управления оборудованием, системах автоматизации. Удобна там, где требуется компактное и безопасное объединение нескольких проводов одного типа.

Технические характеристики

• Количество присоединений: 10 для N, 10 для PE
• Максимальный ток: 63 А
• Материал контактов: латунь с никелированным покрытием - повышает устойчивость к окислению и улучшает проводимость
• Тип крепления: скоба - позволяет закрепить шину прямо на стенке щита без необходимости использовать DIN-рейку
• Рабочее напряжение: до 400 В переменного тока (стандарт для бытовой и промышленной сети)

Совместимость и монтаж

Шина N+PE на 10+10 присоединений 63А на скобе от HEGEL устанавливается двумя способами:

• На металлическую скобу - фиксируется болтами к корпусу щита; удобно, когда нет свободной DIN-рейки или нужна гибкая ориентация
• Через изоляторы DIN - можно адаптировать под стандартную рейку 35 мм, если скоба не подходит по условиям монтажа

Зажимы рассчитаны на провода сечением от 1,5 до 25 мм2. Перед монтажом проверьте соответствие диаметра провода и зажима - перегрузка может вызвать нагрев. Каждый зажим имеет маркировку N/PE и номер присоединения.

Безопасность и стандарты

Изготовлена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Никелированное покрытие предотвращает коррозию, снижает риск возникновения переходного сопротивления. Конструкция исключает случайное замыкание между N и PE за счёт разделённых дорожек и изолирующей перемычки.

Преимущества

• Объединяет два функциональных контура (N и PE) в одном устройстве - экономит место в щите
• Никелированная поверхность контактов увеличивает срок службы и надёжность соединений
• Гибкий монтаж: можно использовать как на скобе, так и на DIN-рейке
• Чёткая маркировка каждого зажима снижает вероятность ошибки при подключении

Ограничения применения

• Не предназначен для работы при постоянных токах выше 63 А - превышение может привести к перегреву и деформации
• Не рекомендуется для открытого монтажа вне щита - отсутствует степень защиты IP
• Не совместим с проводами более 25 мм2 - попытки затянуть слишком толстые жилы повредят зажим
• Латунь без покрытия (в моделях “эконом”) менее устойчива к влаге - не используйте в сырых помещениях без герметизации

Примеры использования

• Установка в этажном распределительном щите многоквартирного дома - подключение нулей и заземлений от всех квартир
• Подключение заземляющих проводников от частичных групп освещения и розеток в офисном щите
• Формирование центрального узла N+PE в щите управления насосной станцией или конвейером

Практические советы

• Перед монтажом удалите изоляцию с проводов точно до метки - лишняя изоляция под зажимом снижает контакт
• Затягивайте винты равномерно, без усилия - перетяжка может сломать латунный зажим
• Если вы выбираете между скобой и DIN-креплением - скоба лучше подходит для тяжёлых щитов с ограниченным местом на рейке
• Проверяйте целостность изоляционных элементов перед первым включением - трещины или деформации требуют замены
• Для длительной эксплуатации в условиях повышенной влажности - выбирайте именно эту модель с никелированием, а не “эконом”-версию
