ВИНТОВОЙ С ЗАЗЕМЛЕНИЕМ СЕЧЕНИЕМ ПРОВОДА 6ММ2 2 ТОЧКИ ПОДКЛЮЧЕН | NSYTRV62PE Schneider Electric КЛЕММНИК APC
Товарные предложения:
| КЛЕММНИК ВИНТОВОЙ С ЗАЗЕМЛЕНИЕМ, СЕЧЕНИЕМ ПРОВОДА 6ММ2, 2 ТОЧКИ ПОДКЛЮЧЕН | NSYTRV62PE | Schneider Electric | 21.11.2024 | 34 шт. | ₽ | шт. | от 1 дня |
Условия поставки винтового С заземления сечения провода 6ММ2 2 точки подключённого | NSYTRV62PE Schneider Electric клеммникнувшего APC
Купить 34 шт. винтовых с заземлениями сечениями проводов 6мм2 2 точек подключён | nsytrv62pe schneider electric клеммник apc могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена винтового С заземления сечения провода 6ММ2 2 точки подключённого | NSYTRV62PE Schneider Electric клеммникнувшего APC зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Описание

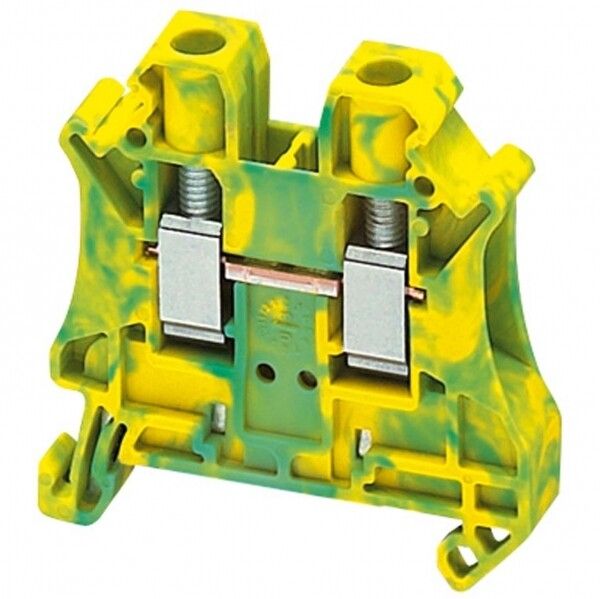

Винтовая клеммная колодка Linergy TR Schneider Electric с заземлением и сечением провода 6мм² предназначена для надежного подключения кабелей. Клеммная колодка имеет 2 точки подключения и желто-зеленый цвет.
Основные преимущества данной колодки в том, что она обеспечивает надежную фиксацию клемм, особенно в условиях повышенных ударных и вибрационных нагрузок. Также она предотвращает перемещение клемм после их монтажа на монтажную рейку.
Колодка имеет способ монтажа на DIN-рейку с Ω-профилем шириной 35 мм. Она имеет один уровень и позицию соединения сбоку. Рабочая температура колодки составляет от -40 до 130 °C. Ширина/размер ячейки составляет 8.2 мм. Тип электрического соединения для обоих точек подключения - винтовое соединение.
Материал изоляции корпуса колодки - термопласт. Для установки требуется торцевая пластина. Количество зажимов на 1 уровень - 2. Колодка не предназначена для использования с функцией PEN.
Высота колодки на минимально возможной высоте установки составляет 47.5 мм. Класс воспламеняемости изоляционного материала соответствует V0 согласно стандарту UL94.
Поперечное сечение подключения многопроволочного (гибкого) провода составляет от 0.2 до 10 мм². Поперечное сечение подключения однопроволочного (жесткого) провода составляет от 0.2 до 10 мм². Поперечное сечение подключения тонкопроволочного провода с наконечником составляет от 0.2 до 6 мм². Поперечное сечение подключения тонкопроволочного провода без наконечника составляет от 0.2 до 10 мм².
Характеристики c описанием
Цвет:
Желто-зеленый
Цвет клеммных колодок указывает на их предназначение, стандарты безопасности и удобство идентификации в электрических схемах. Правильный выбор цвета может улучшить организацию проводки и повысить безопасность эксплуатации.
Серый цвет клеммных колодок часто используется для нейтральных проводов и в общих соединениях. Он является стандартным и универсальным, подходящим для большинства применений. Рекомендуется для использования в стандартных электрических схемах, где не требуется специальная маркировка.
Белый цвет клеммных колодок обычно используется для обозначения нейтральных проводов или для специальных целей, таких как контрольные цепи. Он обеспечивает хорошую видимость и контраст с другими цветами, что упрощает идентификацию в сложных схемах.
Синий цвет клеммных колодок традиционно используется для обозначения нулевых или нейтральных проводов в электрических схемах. Он помогает избежать путаницы с фазными проводами и улучшает безопасность монтажа и обслуживания.
Черный цвет клеммных колодок обычно используется для фазных проводов или для заземления в некоторых системах. Он обеспечивает четкую идентификацию и часто применяется в промышленных установках. Рекомендуется для систем, где требуется четкое разграничение фазных проводов.
Желто-зеленый цвет клеммных колодок используется исключительно для обозначения заземляющих проводов. Этот цвет является стандартом безопасности и помогает предотвратить ошибки при подключении проводов. Обязателен для использования в системах, требующих заземления.
Красный цвет клеммных колодок используется для обозначения фазных проводов или цепей с высоким напряжением. Он обеспечивает высокую видимость и предупреждает о потенциальной опасности. Рекомендуется для использования в цепях, где требуется четкая идентификация фазного напряжения.
Прозрачный цвет клеммных колодок позволяет визуально контролировать состояние контактов и соединений. Это удобно для проверки качества монтажа и обнаружения возможных дефектов без необходимости разборки. Рекомендуется для использования в системах, где важен визуальный контроль.
Желтый цвет клеммных колодок часто используется для обозначения фазных проводов в трехфазных системах или для специальных цепей. Он обеспечивает хорошую видимость и упрощает идентификацию в сложных схемах. Рекомендуется для использования в промышленных и коммерческих установках.
Оранжевый цвет клеммных колодок используется для обозначения цепей управления или сигнализации. Он помогает отличать эти цепи от основных силовых цепей, что упрощает обслуживание и ремонт. Рекомендуется для систем автоматизации и контроля.
Светло-серый цвет клеммных колодок используется для нейтральных или вспомогательных проводов. Он обеспечивает хороший контраст с другими цветами и упрощает идентификацию в сложных схемах. Подходит для использования в системах с высокой плотностью проводки.
Род тока:
Переменный (AC)
Род тока определяет тип электрического тока, для которого предназначена клеммная колодка. Выбор правильного рода тока обеспечивает надежное и безопасное соединение электрических цепей, предотвращая перегрев и возможные повреждения оборудования.
Клеммные колодки, поддерживающие как переменный (AC), так и постоянный ток (DC), являются универсальными и подходят для широкого спектра приложений. Они обеспечивают гибкость в использовании и могут быть применены в различных электрических системах, где требуется работа с обоими типами тока. Рекомендуется для систем, где возможны изменения рода тока или требуется универсальность.
Клеммные колодки для переменного тока (AC) предназначены для использования в сетях с переменным электрическим током, который меняет свое направление с определенной частотой. Эти колодки оптимизированы для работы с такими характеристиками тока и обеспечивают надежное соединение в бытовых и промышленных электрических системах. Рекомендуется для использования в стандартных электрических сетях и устройствах, работающих от сети переменного тока.
Клеммные колодки для постоянного тока (DC) предназначены для использования в цепях с постоянным электрическим током, который течет в одном направлении. Они специально разработаны для минимизации потерь и обеспечения надежного соединения в системах с постоянным током, таких как аккумуляторные системы, солнечные панели и электронные устройства. Рекомендуется для использования в системах, где требуется стабильность и постоянство электрического тока.
Тип изделия:
Клеммник винтовой
Тип изделия для клеммных колодок определяет конструктивные особенности и назначение устройства. Клеммные колодки могут быть различного типа, включая винтовые, пружинные, болтовые и зажимные. Винтовые клеммные колодки обеспечивают надежное соединение и подходят для применения в высоконагруженных цепях. Пружинные клеммные колодки обеспечивают быстрое и удобное подключение проводников без использования инструментов, что делает их идеальными для частых монтажных и демонтажных работ. Болтовые клеммные колодки предназначены для соединения крупных проводников и используются в силовых цепях. Зажимные клеммные колодки обеспечивают быстрое и надежное соединение без необходимости в дополнительном крепеже. Выбор типа изделия зависит от конкретных требований к надежности, удобству монтажа и эксплуатационным условиям. При замене клеммных колодок важно учитывать совместимость нового изделия с существующей системой и требованиями к электрическим характеристикам.
Сечение жилы:
6 мм2
Сечение жилы в клеммных колодках указывает на площадь поперечного сечения проводника, который может быть подсоединен к клеммной колодке, и измеряется в квадратных миллиметрах (мм²). Это важный параметр, так как он определяет максимальный ток, который может безопасно проходить через проводник, а также влияет на уровень сопротивления и нагрева. При выборе клеммной колодки следует учитывать сечение жилы, соответствующее используемым проводам, чтобы обеспечить надежное и безопасное соединение. Замена клеммной колодки на модель с неподходящим сечением жилы может привести к перегреву, повышенному сопротивлению и потенциальным электрическим неисправностям.
Способ монтажа:
DIN-рейка (с Ω-профилем) 35 мм
Способ монтажа клеммных колодок определяет метод их крепления и установки в электрических шкафах и других монтажных конструкциях. Выбор способа монтажа влияет на удобство установки, надежность крепления и соответствие стандартам безопасности. Различные методы монтажа подходят для различных типов применения и условий эксплуатации. Важно учитывать совместимость с монтажной поверхностью и требования к устойчивости к вибрациям и механическим нагрузкам.">
Клеммные колодки, предназначенные для установки на DIN-рейку шириной 35 мм, соответствуют стандарту EN 60715. Этот способ монтажа обеспечивает надежное крепление и легкость замены элементов. Рекомендуется для применения в промышленных и коммерческих электрических шкафах.
Прямая установка предполагает крепление клеммных колодок непосредственно на монтажную поверхность без использования дополнительных крепежных элементов. Этот способ монтажа обеспечивает минимальную высоту установки, но может требовать более сложной подготовки монтажной поверхности.
Винтовой способ монтажа подразумевает использование винтов для крепления клеммных колодок. Этот метод обеспечивает надежное и прочное соединение, подходящее для условий с высокой вибрацией и механическими нагрузками. Рекомендуется для применения в тяжелых промышленных условиях.
Втычной способ монтажа позволяет быстро устанавливать и заменять клеммные колодки без использования инструментов. Этот метод удобен для систем, требующих частого обслуживания и модификаций. Однако он может быть менее устойчив к вибрациям по сравнению с винтовым креплением.
Клеммные колодки для установки на DIN-рейку обеспечивают стандартизированное и удобное крепление. Подходят для большинства промышленных и коммерческих применений, обеспечивая легкость монтажа и демонтажа.
Клеммные колодки, совместимые как с DIN-рейкой, так и с G-рейкой, обеспечивают большую гибкость в выборе монтажной системы. Это универсальное решение подходит для различных типов электрических шкафов и монтажных конструкций.
Клеммные колодки, предназначенные для установки на монтажные пластины или платы, обеспечивают компактное и организованное размещение в электрических системах. Этот способ монтажа подходит для применения в условиях ограниченного пространства.
Клеммные колодки с возможностью монтажа как на DIN-рейку, так и с использованием винтового крепления, предлагают гибкость в установке. Это позволяет адаптировать монтаж к различным условиям эксплуатации и требованиям к надежности крепления.
Клеммные колодки для установки на специальный профиль требуют наличия соответствующего монтажного элемента. Этот способ монтажа может быть использован в специализированных системах, где стандартные методы крепления не подходят.
Клеммные колодки для установки на DIN-рейку шириной 15 мм используются в системах, где требуется компактное размещение. Этот способ монтажа подходит для небольших электрических шкафов и распределительных устройств.
Количество уровней:
1
Количество уровней в клеммных колодках указывает на количество отдельных слоев или ярусов, на которых могут быть размещены электрические контакты. Это свойство критически важно для определения плотности монтажа и удобства подключения проводов в электрических схемах. Выбор количества уровней зависит от требований к пространству, сложности электрической схемы и удобства обслуживания.
Клеммные колодки с количеством уровней 0 обычно используются для специальных случаев или нестандартных решений, где традиционные уровни не применяются. Такие колодки могут быть полезны в специфических условиях, но требуют тщательного анализа перед выбором.
Клеммные колодки с одним уровнем являются наиболее простыми и распространенными. Они обеспечивают легкий доступ к каждому контакту и удобство монтажа. Рекомендуются для простых электрических схем и систем, где требуется минимальное количество подключений.
Клеммные колодки с двумя уровнями позволяют удвоить количество подключений на том же пространстве, что и однолинейные колодки. Они подходят для более сложных схем, где требуется большее количество подключений, но пространство ограничено. Рекомендуются для применения в компактных устройствах и панелях управления.
Клеммные колодки с тремя уровнями обеспечивают еще большую плотность монтажа и позволяют размещать большее количество проводов в ограниченном пространстве. Такие колодки подходят для сложных электрических схем и систем автоматизации, где требуется много подключений на ограниченной площади.
Клеммные колодки с четырьмя уровнями предлагают максимальную плотность монтажа, что позволяет интегрировать большое количество подключений в очень ограниченном пространстве. Они идеальны для высокоинтегрированных систем, где пространство является критическим фактором. Рекомендуются для сложных промышленных и автоматизированных систем.
Позиция соединения:
Сбоку
Позиция соединения определяет расположение точки подключения проводов к клеммной колодке, что влияет на удобство монтажа, доступность и компоновку электрических цепей.
Позиция соединения сбоку означает, что провода подключаются к клеммной колодке с боковой стороны. Это удобно в случаях, когда клеммная колодка установлена в ограниченном пространстве или рядом с другими компонентами, так как боковое подключение позволяет избежать перекрытия и обеспечивает легкий доступ к проводам. Рекомендуется для использования в распределительных щитах и монтажных панелях, где важна экономия пространства.
Позиция соединения сверху означает, что провода подключаются к клеммной колодке с верхней стороны. Такое расположение упрощает визуальный контроль и доступ к соединениям, что особенно важно при регулярном обслуживании и проверке. Рекомендуется для использования в ситуациях, где необходимо часто проверять состояние соединений или где доступ к верхней части клеммной колодки не ограничен.
Позиция соединения наклонная означает, что провода подключаются к клеммной колодке под углом. Это обеспечивает удобство подключения в условиях ограниченного пространства и позволяет лучше организовать проводку, минимизируя изгибы проводов. Рекомендуется для использования в сложных монтажных условиях, где требуется гибкость в организации проводки и доступности соединений.
Рабочая температура:
-40...130 °C
Рабочая температура клеммных колодок определяется диапазоном температур, в котором устройство может эффективно функционировать без снижения производительности или риска повреждения. Этот параметр критически важен, так как при превышении верхнего предела рабочей температуры может произойти перегрев и выход из строя клеммной колодки, а при понижении ниже нижнего предела – ухудшение контакта и возможные сбои в работе электрических соединений. Рекомендуется выбирать клеммные колодки с рабочей температурой, соответствующей условиям эксплуатации, с учетом возможных температурных колебаний в рабочей среде. При замене клеммной колодки следует убедиться, что новый компонент имеет аналогичный или более широкий диапазон рабочей температуры, чтобы обеспечить надежную и безопасную работу устройства.
Ширина/размер ячейки:
8.2 мм
Ширина/размер ячейки клеммной колодки, измеряемая в миллиметрах (мм), определяет физические габариты каждой отдельной ячейки, предназначенной для подключения проводов. Этот параметр важен для обеспечения совместимости с проводами определенного диаметра и для правильного размещения клеммной колодки в электрическом шкафу или другом оборудовании. При выборе клеммной колодки необходимо учитывать ширину/размер ячейки, чтобы обеспечить надежное и безопасное подключение проводов. Рекомендуется выбирать размеры ячеек, соответствующие диаметру используемых проводов и требованиям проекта.
Тип электрич. соединения 1:
Винтовое соединение
Тип электрического соединения 1 определяет способ подключения проводов к клеммной колодке. От типа соединения зависит надежность, удобство монтажа и эксплуатационные характеристики устройства. Правильный выбор типа соединения важен для обеспечения стабильной работы электрической системы.
Винтовое соединение предполагает использование винтов для фиксации проводов в клеммной колодке. Это обеспечивает надежное и прочное соединение, однако требует регулярной проверки и подтягивания винтов для предотвращения ослабления контакта. Рекомендуется для стационарных установок с минимальной вибрацией.
Соединение с пружинным зажимом использует пружинный механизм для фиксации проводов. Это упрощает и ускоряет монтаж, обеспечивая стабильный контакт без необходимости дополнительного обслуживания. Идеально подходит для применения в условиях вибрации и частого обслуживания.
Болтовое соединение использует болты для фиксации проводов, обеспечивая очень прочный и надежный контакт. Это соединение требует больше времени на установку и регулярного обслуживания, но идеально подходит для мощных электрических систем и мест с высокой вибрацией.
Соединение путем прокалывания изоляции позволяет подключать провода без предварительного снятия изоляции. Это ускоряет процесс монтажа и уменьшает вероятность ошибок. Рекомендуется для систем с малой и средней нагрузкой.
Разъемное (штепсельное) соединение обеспечивает возможность быстрого разъединения и соединения проводов. Это удобно для систем, требующих частого обслуживания или модификации. Обеспечивает надежный контакт и легкость в использовании.
Плоский штекерный разъем обеспечивает быстрое и простое соединение проводов путем вставки плоского штекера в соответствующий разъем. Это соединение удобно для временных или часто изменяемых систем.
Зажимное (безвинтовое) соединение использует механизмы зажима для фиксации проводов. Это упрощает и ускоряет процесс установки, обеспечивая стабильный контакт без необходимости обслуживания. Подходит для большинства бытовых и промышленных применений.
Припаянный флажковый соединитель требует пайки проводов к клемме, что обеспечивает очень надежное и долговечное соединение. Рекомендуется для систем, где требуется минимизировать вероятность разъединения контактов.
Соединение путем прорезания изоляции позволяет подключать провода без снятия изоляции за счет прорезания изоляции специальными ножами. Это ускоряет монтаж и уменьшает вероятность ошибок. Подходит для систем с малой и средней нагрузкой.
Штепсельный зажим (конусный) обеспечивает надежное соединение путем вставки и фиксации провода в конусообразном зажиме. Это соединение удобно для быстрого монтажа и демонтажа, обеспечивая стабильный контакт.
Тип электрич. соединения 2:
Винтовое соединение
Тип электрического соединения 2 в клеммных колодках определяет способ подключения проводников ко второму контакту. Выбор типа соединения влияет на надежность, удобство монтажа и технические характеристики устройства.
Винтовое соединение предполагает использование винта для фиксации проводника. Это обеспечивает надежный контакт, но требует периодической проверки и подтягивания винтов для предотвращения ослабления.
Соединение с пружинным зажимом использует пружину для удержания проводника, обеспечивая постоянное давление и надежный контакт. Это упрощает монтаж и снижает необходимость в обслуживании.
Болтовое соединение схоже с винтовым, но используется болт для фиксации проводника. Это обеспечивает более прочное и устойчивое соединение, особенно для крупных проводников.
Разъемное (штепсельное) соединение позволяет быстро подключать и отключать проводники, что удобно для модульных систем и частых замен компонентов.
Соединение путем прокалывания изоляции не требует снятия изоляции с проводника, что ускоряет монтаж и снижает риск повреждения проводов. Однако такое соединение может быть менее надежным в долгосрочной перспективе.
Плоский штекерный разъем обеспечивает быстрое и простое подключение проводников. Используется в системах, где требуется частое подключение и отключение.
Зажимное (безвинтовое) соединение использует механический зажим для фиксации проводника без винтов. Это упрощает и ускоряет монтаж, но может быть менее надежным для крупных проводников.
Штепсельный зажим (конусный) использует конусную форму для надежного удержания проводника. Обеспечивает хорошее контактное давление и стабильность соединения.
Соединение путем прорезания изоляции схоже с прокалыванием изоляции, но использует прорезание для создания контакта. Это также ускоряет монтаж, но требует тщательного контроля качества соединения.
Припаянный флажковый соединитель предполагает пайку проводника к клемме, обеспечивая очень надежное и стабильное соединение. Подходит для постоянных и критически важных соединений, но требует больше времени на монтаж и демонтаж.
Материал изоляции корпуса:
Термопласт
Материал изоляции корпуса клеммных колодок определяет их электрическую и механическую прочность, устойчивость к высоким температурам, химическим воздействиям и внешним механическим повреждениям. Выбор материала изоляции существенно влияет на долговечность и надежность работы клеммных колодок в различных условиях эксплуатации.
Термопласт — это пластик, который становится мягким при нагревании и твердеет при охлаждении. Он обеспечивает хорошую изоляцию и устойчивость к механическим повреждениям, но может деформироваться при высоких температурах. Рекомендуется для использования в условиях, где температура не превышает допустимые пределы для термопластов.
Полиамид (PA) — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации.
Полиэтилен — это гибкий и химически стойкий материал с хорошими изоляционными свойствами, но ограниченной устойчивостью к высоким температурам. Идеально подходит для применения в условиях умеренных температур и в средах с агрессивными химическими веществами.
Полипропилен (PP) — это легкий, прочный и устойчивый к химическим воздействиям материал, который также обладает хорошими изоляционными свойствами. Он устойчив к влаге и может использоваться в условиях, где требуется высокая химическая стойкость и умеренные температурные нагрузки.
Пластик — это общий термин, который может включать в себя различные виды полимерных материалов. Обычно обладает хорошими изоляционными свойствами и устойчивостью к механическим повреждениям, но конкретные характеристики зависят от типа пластика.
Поликарбонат (PC) — это прозрачный и очень прочный материал, который обладает отличными изоляционными свойствами и устойчивостью к высоким температурам и механическим воздействиям. Рекомендуется для использования в условиях, где требуется высокая прочность и термостойкость.
Керамика — это негорючий и химически инертный материал с отличными изоляционными свойствами и устойчивостью к очень высоким температурам. Идеально подходит для применения в условиях экстремальных температур и агрессивных химических сред.
Карболит — это прочный и термостойкий материал, который также обладает хорошими изоляционными свойствами. Он устойчив к воздействию химических веществ и может использоваться в тяжелых промышленных условиях.
Полиамид — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации.
Фибергласс (стеклопластик) — это материал, армированный стекловолокном, который обладает высокой прочностью, устойчивостью к механическим повреждениям и отличными изоляционными свойствами. Он также устойчив к высоким температурам и химическим воздействиям, что делает его идеальным выбором для тяжелых условий эксплуатации.
Требуется торцевая пластина:
Да
Свойство "Требуется торцевая пластина" указывает на необходимость использования торцевой пластины для правильной установки и функционирования клеммной колодки. Торцевая пластина обеспечивает механическую защиту и изоляцию открытых концов клеммной колодки, предотвращая случайные контакты и короткие замыкания, а также помогает поддерживать структурную целостность соединения.
Значение "Да" означает, что для данной клеммной колодки требуется установка торцевой пластины. Это необходимо для обеспечения безопасности и надежности электрического соединения. Торцевая пластина предотвращает возможные повреждения и короткие замыкания, которые могут возникнуть из-за открытых концов колодки. Рекомендуется обязательно использовать торцевую пластину, если это указано, чтобы избежать проблем в работе устройства и обеспечить соответствие нормам безопасности.
Значение "Нет" означает, что для данной клеммной колодки торцевая пластина не требуется. Это может быть связано с конструктивными особенностями колодки, которые обеспечивают достаточную защиту и изоляцию без необходимости использования дополнительной торцевой пластины. В таких случаях установка торцевой пластины не обязательна, что может упростить монтаж и снизить затраты.
Количество зажимов на 1 уровень:
2
Количество зажимов на 1 уровень указывает, сколько отдельных зажимов или контактов может быть размещено на одном уровне клеммной колодки. Это свойство важно для определения плотности и возможностей подключения в электрических распределительных системах. Чем больше зажимов на уровне, тем больше проводов можно подключить, что влияет на компактность и организацию проводки.
Два зажима на один уровень обеспечивают базовую функциональность для простых электрических схем. Рекомендуется для использования в системах с минимальными требованиями к подключению проводов.
Один зажим на один уровень подходит для самых простых и минималистичных схем, где требуется подключение одного провода. Идеально для использования в ситуациях с ограниченным пространством и минимальными требованиями к подключению.
Четыре зажима на один уровень предоставляют более гибкие возможности для подключения, позволяя организовать более сложные схемы. Хороший выбор для средних по сложности проектов, требующих умеренного количества подключений.
Три зажима на один уровень предлагают баланс между простотой и возможностями подключения. Рекомендуется для систем, где требуется подключение нескольких проводов без излишней плотности.
Пять зажимов на один уровень позволяют подключить большее количество проводов, что делает их подходящими для более сложных и плотных схем. Рекомендуется для использования в проектах с высокой степенью подключения.
Шесть зажимов на один уровень обеспечивают высокую плотность подключений, что подходит для сложных схем с большим количеством проводов. Рекомендуется для использования в профессиональных и промышленных системах.
Десять зажимов на один уровень предоставляют максимальную плотность подключений, что идеально для очень сложных и многоканальных схем. Рекомендуется для использования в крупных промышленных установках и системах с высокой степенью интеграции.
Возможно использование с функцией PEN:
Нет
Свойство "Возможно использование с функцией PEN" указывает на способность клеммной колодки поддерживать соединение PEN-проводника (совмещенного защитного и нейтрального проводника). Это важно для обеспечения безопасного и корректного функционирования электрических систем, где требуется соединение PEN-проводника.
Клеммная колодка не поддерживает использование с функцией PEN. Это означает, что данная клеммная колодка не предназначена для соединения PEN-проводника, и использование ее в таких системах может привести к нарушениям в работе электрической сети и возможным опасностям. Рекомендуется выбирать такие клеммные колодки только для систем, где нет необходимости в соединении PEN-проводника.
Клеммная колодка поддерживает использование с функцией PEN. Это означает, что данная клеммная колодка специально разработана для безопасного и надежного соединения PEN-проводника. Использование таких клеммных колодок рекомендуется в электрических системах, где требуется соединение PEN-проводника, чтобы обеспечить надежность и безопасность работы сети.
Высота (на мин. возможной высоте установки):
47.5 мм
Высота (на мин. возможной высоте установки) клеммной колодки указывает на минимальное расстояние от монтажной поверхности до верхней точки колодки в миллиметрах. Этот параметр важен для правильного монтажа в ограниченном пространстве, где высота установки может быть критическим фактором. При выборе клеммной колодки следует учитывать это значение, чтобы избежать проблем с установкой в местах с ограниченной высотой. Если высота установки превышает допустимые пределы, это может привести к неправильной работе устройства или невозможности его установки.
Класс негорючести изоляционного материала по UL94:
V0
Класс негорючести изоляционного материала по UL94 определяет способность материала клеммных колодок предотвращать горение и распространение огня. Этот параметр особенно важен для обеспечения безопасности электрических установок и оборудования, поскольку он указывает на время, в течение которого материал может гореть и тлеть после воздействия источника воспламенения. Классификация проводится в соответствии со стандартом UL94, который включает несколько уровней негорючести, таких как V0, V1 и V2.
Класс V0 означает, что изоляционный материал клеммных колодок гаснет в течение 10 секунд после удаления источника воспламенения и не образует горящих капель. Это самый высокий уровень негорючести по стандарту UL94, что делает его предпочтительным для использования в критически важных и высоконадежных электрических системах, где безопасность является приоритетом. Рекомендуется выбирать материалы класса V0 для применения в условиях повышенной пожарной опасности и в устройствах, требующих максимальной защиты от возгорания.
Класс V2 означает, что изоляционный материал гаснет в течение 30 секунд после удаления источника воспламенения, но может образовывать горящие капли, которые могут воспламенить другие материалы. Этот класс подходит для менее критичных применений, где требования к пожарной безопасности не столь строгие. Важно учитывать возможность образования горящих капель при выборе материалов класса V2 для установки в местах с легковоспламеняющимися веществами.
Класс V1 означает, что изоляционный материал гаснет в течение 30 секунд после удаления источника воспламенения и не образует горящих капель. Это промежуточный уровень негорючести, который обеспечивает хорошую защиту от возгорания, но не столь высокий, как класс V0. Рекомендуется использовать материалы класса V1 в системах, где требуется надежная, но не максимальная защита от пожара.
Класс воспламеняемости изоляц. материала согл. UL94:
V0
Класс воспламеняемости изоляционного материала согласно UL94 определяет, как быстро и в какой степени материал будет гореть при воздействии открытого пламени. Это важный параметр для обеспечения безопасности и надежности клеммных колодок в электрических системах.
Класс V0 означает, что материал прекращает горение в течение 10 секунд после удаления источника пламени, не образуя капель горящего материала. Это самый высокий уровень огнестойкости, что делает такие клеммные колодки предпочтительными для использования в критически важных и пожароопасных зонах.
Класс V2 указывает, что материал прекращает горение в течение 30 секунд после удаления источника пламени, но может образовывать капли горящего материала, которые могут воспламенять хлопок под ними. Рекомендуется использовать такие клеммные колодки в менее критичных зонах, где риск возгорания минимален.
Класс HB (Horizontal Burning) означает, что материал горит в горизонтальном положении с определенной скоростью. Это самый низкий уровень огнестойкости, и такие клеммные колодки рекомендуется использовать только в зонах с минимальным риском возгорания.
Класс V1 указывает, что материал прекращает горение в течение 30 секунд после удаления источника пламени и не образует капель горящего материала. Это промежуточный уровень огнестойкости, подходящий для большинства стандартных применений, где умеренный риск возгорания допустим.
Значение "5" указывает на наличие дополнительного уровня огнестойкости, который может быть специфичным для определенных моделей или условий эксплуатации. Рекомендуется уточнять конкретные требования и условия использования таких клеммных колодок.
Поперечн. сечение подключ. многопроволочного (гибкого) провода:
0.2...10 мм²
Поперечное сечение подключаемого многопроволочного (гибкого) провода, измеряемое в квадратных миллиметрах (мм²), указывает на максимальный размер провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждений. При выборе клеммной колодки следует учитывать номинальное сечение провода, чтобы обеспечить соответствие электрическим и механическим характеристикам. В случае замены провода необходимо убедиться, что его поперечное сечение не превышает допустимое значение, указанное для данной клеммной колодки.
Поперечн. сечение подключ. однопроволочного (жесткого) провода:
0.2...10 мм²
Поперечное сечение подключаемого однопроволочного (жесткого) провода, измеряемое в мм², указывает на максимальную площадь поперечного сечения провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного и безопасного соединения, так как использование провода с неподходящим сечением может привести к перегреву, повышенному сопротивлению и потенциальным отказам в работе. При выборе клеммной колодки необходимо учитывать это значение, чтобы убедиться, что подключаемый провод соответствует допустимому сечению. В случае замены провода следует использовать провод с тем же или меньшим сечением, чтобы избежать проблем с совместимостью и безопасностью.
Поперечн. сечение подключ. тонкопроволочного провода с наконечником:
0.2...6 мм²
Поперечное сечение подключаемого тонкопроволочного провода с наконечником в клеммных колодках указывает на максимальный размер сечения провода, который может быть подключен к клеммной колодке, обеспечивая надежное электрическое соединение. Это значение измеряется в квадратных миллиметрах (мм²) и влияет на способность клеммной колодки пропускать ток без перегрева и потери проводимости. При выборе клеммной колодки важно учитывать это значение, чтобы соответствовать требованиям электрической цепи и предотвратить возможные повреждения или сбои в работе устройства. Рекомендуется использовать провода с сечением, точно соответствующим указанному значению или меньше, но не превышающим его.
Поперечн. сечение подключ. тонкопроволочного провода без наконечника:
0.2...10 мм²
Поперечное сечение подключаемого тонкопроволочного провода без наконечника (мм²) определяет максимальный диаметр провода, который может быть безопасно и эффективно подключен к клеммной колодке. Это свойство критически важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения проводов. При выборе клеммной колодки необходимо учитывать это значение, чтобы соответствовать требованиям вашей электрической системы. Если провод имеет слишком большое сечение, его может быть сложно подключить, что может привести к ненадежному соединению. Если сечение слишком маленькое, это может вызвать перегрев и потенциальные риски для безопасности.
Характеристики
Материал корпуса
Термопласт
Сертификаты
Декларация о соответствии
Сертификат EAC
