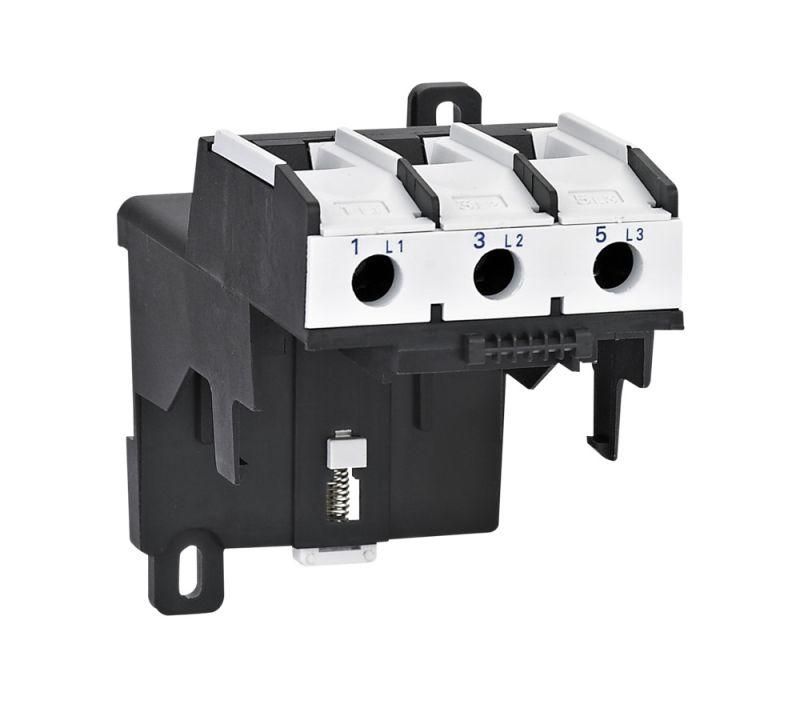

КЛЕММНЫЙ БЛОК ДЛЯ ТЕП.РЕЛ. MRE F93 (LAEB3) - MRETB93 APC

Клеммный блок для теплового реле MRE F93, серия SE - это компонент, предназначенный для надёжного соединения цепей управления с тепловым реле серии MRE. Он позволяет устанавливать реле на DIN-рейку отдельно от контактора, обеспечивая гибкость сборки и удобство обслуживания. Артикул mretb93 соответствует модели, совместимой с системой SystemePact.

Назначение и область применения

Клеммный блок MRETB93 используется для физического и электрического соединения теплового реле серии MRE с контактными устройствами системы SystemePact. Он позволяет размещать реле на DIN-рейке независимо от контактора - например, когда требуется удалённая установка из-за ограничений по температуре, вибрации или доступу. Применяется в автоматических системах управления двигателями, где важна модульность и быстрый сервис.

Технические характеристики

• Номинальный ток: 93 А - поддерживает максимальную нагрузку тепловых реле серии MRE F93
• Тип крепления: DIN-рейка 35 мм - совместим с промышленными шинами стандарта EN 60715
• Материал корпуса: термостойкий пластик - выдерживает рабочую температуру до +60 C
• Количество контактов: 4 входных и 4 выходных - обеспечивают передачу сигнала от реле к исполнительному устройству
• Рабочее напряжение: до 690 В переменного тока - соответствует требованиям для промышленных сетей

Совместимость и монтаж

Клеммный блок mretb93 совместим исключительно с тепловыми реле серии MRE, включая модели MRE-F93. Установка выполняется путём защёлкивания на DIN-рейку. После механического закрепления реле вставляется в верхнюю часть блока - контакты автоматически соединяются. Для правильного монтажа важно проверить соответствие типоразмера реле и блока: несовместимые модели не будут работать даже при физической возможности вставки.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60947-4-1 для аппаратов коммутационных и защиты двигателей. Конструкция предотвращает случайное замыкание между фазами и имеет изоляцию, рассчитанную на высокие перенапряжения. Нет открытых токоведущих частей после установки - безопасность обеспечена при работе под напряжением.

Преимущества

• Удобство замены: можно снять и заменить реле без демонтажа проводов - достаточно отсоединить сам блок
• Экономия места: позволяет отделить реле от контактора, освобождая место в щите
• Чёткая визуальная диагностика: положение реле и блока легко контролируется при осмотре
• Стандартная совместимость: работает с существующими решениями SystemePact без адаптеров

Ограничения применения

• Не подходит для реле других серий - даже близких по току, например, от Schneider или Siemens
• Не предназначен для работы при температурах выше +60 C - требует вентиляции в щитах
• Не используйте в средах с повышенной запылённостью без дополнительной защиты IP - блок не имеет герметизации
• Запрещено применять в цепях постоянного тока - только переменный ток до 690 В

Примеры использования

• Автоматизация конвейера: реле установлено рядом с пультом управления, а контактор - в зоне двигателя
• Цех с высокой вибрацией: реле вынесено на отдельную рейку, чтобы минимизировать влияние механических колебаний
• Обслуживание насосных станций: возможность быстрой замены реле без отключения всей линии

Практические советы

• Перед монтажом убедитесь, что реле MRE-F93 полностью вставлено в блок - слышен характерный щелчок
• Проверьте посадочные размеры: клеммы должны точно совпадать с выводами реле, иначе возможен перегрев
• Не затягивайте кабельные зажимы слишком сильно - это повредит медные контакты внутри блока
• При использовании в многоканальных системах помечайте провода: одинаковые цвета на входе и выходе снижают риск ошибок
• Артикул mretb93 всегда заказывайте вместе с реле MRE F93 - они проходят тестирование как единый комплект
