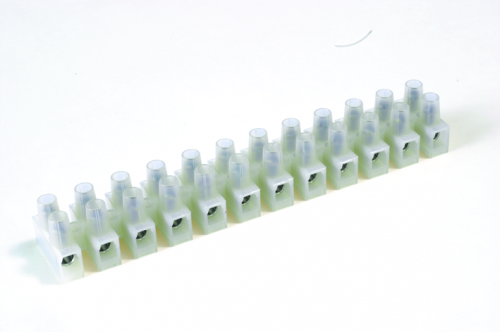

Колодка клеммная полиамид ЗВИ 6.6, 2p,110°С,450V, 32A, 4мм.кв. | 43302NY DKC ДКС

Клеммная колодка DKC Quadro 43302ny - это двухполюсный винтовой клеммник для надежного соединения медных проводов сечением до 4 мм2 при рабочих токах до 32 А и напряжении до 450 В. Подходит для стационарной установки в распределительных щитах, пультах управления и силовых цепях промышленного оборудования.

Назначение и область применения

Клеммная колодка DKC Quadro 43302ny предназначена для создания механически прочных и электрически надежных соединений между проводами в цепях постоянного и переменного тока. Применяется в системах автоматизации, управлении оборудованием, освещении, энергетике и других областях, где требуется физическая развязка или коммутация проводников. Особенно эффективна там, где необходима частая проверка или замена соединений - благодаря винтовому зажиму доступ к контактам остается открытым без демонтажа всей системы.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество полюсов: 2
• Сечение подключаемых проводов: до 4 мм2
• Тип соединения: винтовое
• Количество зажимов на полюс: 2 (возможно подключение двух проводов на каждый вход)
• Материал корпуса: полиамид PA 6.6 - высокопрочный, самозагасающий, термостойкий
• Рабочий температурный диапазон: от -40 C до +110 C
• Ширина устройства: 10 мм
• Позиция подключения: сбоку
• Цвет: белый
• Способ монтажа: непосредственная установка (фиксация на DIN-рейке не предусмотрена)

Совместимость и монтаж

Клеммная колодка DKC Quadro 43302ny устанавливается прямо на поверхность - она не имеет крепления на DIN-рейку. Для монтажа используйте винты, болты или другие средства фиксации в зависимости от конструкции шкафа или панели. Убедитесь, что место установки защищено от механических ударов и влаги. Подключайте только одножильные или многожильные медные провода с опрессованной или запаянной оконцовкой. Не допускается использование алюминиевых проводов. Затягивайте винты усилием, достаточным для плотного контакта - переусиливать нельзя, чтобы не повредить резьбу или изоляцию.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок низкого напряжения. Корпус изготовлен из самозагасающего полиамида PA 6.6, устойчивого к возгоранию. Материал контактов - бронза OT58 с никелевым покрытием, что обеспечивает антикоррозийную стойкость и длительный срок службы даже в условиях повышенной влажности. Температурный диапазон (-40…+110 C) позволяет использовать устройство в суровых климатических условиях, включая холодные помещения и нагретые зоны рядом с теплогенерирующими элементами.

Преимущества

• Высокая механическая прочность корпуса из полиамида 6.6 - выдерживает нагрузки и вибрации
• Устойчивость к перегреву - материал сохраняет форму и изоляционные свойства при температурах до 110 C
• Два зажима на полюс позволяют выполнять ответвление без дополнительных перемычек
• Никелевое покрытие контактов снижает риск окисления и увеличивает срок службы соединения
• Простота обслуживания - можно легко проверить и переподключить провода без инструментов, кроме отвертки

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует самостоятельного крепления
• Не рекомендован для подключения алюминиевых проводов - возможен эффект “ползучести” металла и потеря контакта
• Не имеет защиты от пыли/влаги (IP-класс не указан); не применяйте в открытых или сырых средах без дополнительной герметизации
• Максимальное сечение - 4 мм2; более толстые провода не войдут в зажим
• Не рассчитана на частые отключения под нагрузкой - используется только для стационарных соединений

Примеры использования

• Подключение выходов частотных преобразователей к двигателям
• Разводка цепей управления в пультах станков
• Объединение нескольких проводов питания в распределительном щите
• Формирование группового подключения светильников в промышленных помещениях
• Соединение датчиков и исполнительных механизмов в системах автоматизации

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, равную глубине зажима - обычно около 8–10 мм
• Используйте отвертку с плоским лезвием подходящего размера - слишком маленькая может проскользнуть и повредить головку винта
• Проверьте затяжку через несколько дней после первого включения - при первом нагреве металл немного деформируется, и контакт может ослабнуть
• Если необходимо подключить два провода на один полюс - убедитесь, что они одного сечения и материала
• Для удобства сборки и диагностики используйте эти клеммники в сочетании с маркировочными бирками - белый цвет корпуса хорошо принимает печать
