Колодка клеммная полиамид ЗВИ 6.6, 3p,110°С,450V, 24A, 2,5мм.кв. | 43103NY DKC ДКС

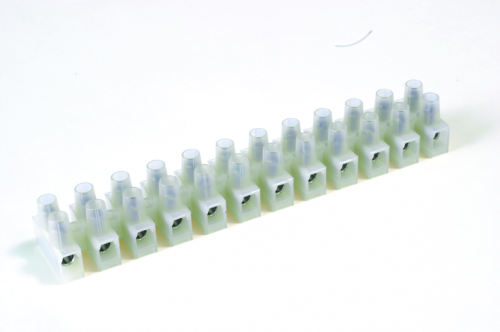

Клеммник DKC Quadro 43103ny - это трёхполюсная винтовая клеммная колодка из полиамида 6.6, рассчитанная на работу при напряжении до 450 В и токе до 24 А. Подходит для надёжного соединения проводов сечением до 2,5 мм2 в распределительных щитах, оборудовании и автоматических системах.

Назначение и область применения

Клеммник DKC Quadro 43103ny предназначен для создания разъёмных и постоянных электрических соединений между проводами в слаботочных и силовых цепях. Применяется в промышленном оборудовании, панелях управления, освещении, системах автоматизации и на объектах с высокими требованиями к надёжности соединений. Особенно эффективен там, где требуется частая проверка или замена проводов - благодаря винтовому зажиму доступ к контактам остаётся простым.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Максимальное сечение провода: 2,5 мм2
• Тип присоединения: винтовое
• Рабочий температурный диапазон: от -20 C до +110 C
• Материал корпуса: полиамид 6.6 (PA66)
• Материал контактов: бронза OT58 с никелевым покрытием
• Количество клемм на один полюс: 2 (можно подключить два провода на каждый вход)
• Ширина одной ячейки: 16,4 мм
• Позиция подключения: сбоку
• Цвет: белый
• Прозрачность корпуса: да (позволяет визуально контролировать состояние проводов)
• Класс воспламеняемости: V2 (самозатухающий материал)
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность

Совместимость и монтаж

Клеммник DKC Quadro 43103ny монтируется прямо на плоскую поверхность или на DIN-рейку шириной 35 мм - фиксация осуществляется за счёт выступов на корпусе. Для подключения используйте отвертку с плоским шлицем. Убедитесь, что зачищенный конец провода имеет длину 6–8 мм - этого достаточно для плотного зажима. Не затягивайте винты чрезмерно: это повредит изоляцию провода или деформирует контактную пластину. Поскольку клеммы расположены сбоку, удобно использовать кабели с жесткой изоляцией - гибкие многожильные провода рекомендуется обжимать наконечниками.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V2, соответствует требованиям UL94. Материал контактов - бронза с никелевым покрытием - обеспечивает устойчивость к окислению и снижает переходное сопротивление. Рабочая температура до +110 C позволяет применять клеммник в условиях нагрева оборудования. Напряжение 450 В соответствует нормам для бытовых и промышленных сетей переменного тока.

Преимущества

• Высокая механическая прочность корпуса из полиамида 6.6 - устойчив к ударным нагрузкам и химическим воздействиям.
• Прозрачная крышка позволяет легко определить правильность подключения и наличие обрывов.
• Два входа на полюс позволяют выполнять ответвления без дополнительных перемычек.
• Никелевое покрытие контактов продлевает срок службы и снижает риск перегрева.
• Стандартная ширина ячейки (16,4 мм) совместима с большинством аналогичных решений.

Ограничения применения

• Не предназначена для подключения проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта.
• Не рекомендуется для использования во взрывоопасных средах - отсутствует сертификация Ex.
• Не подходит для частых вибраций без дополнительной фиксации - винтовые соединения могут ослабнуть.
• Запрещено использование в средах с постоянным погружением в воду - IP-класс защиты не указан, значит, нет герметизации.

Примеры использования

• Подключение выходов автоматических выключателей в распределительном щите.
• Объединение фазных проводов в группе освещения.
• Соединение датчиков и исполнительных механизмов в системах автоматизации.
• Разводка сети 220/380 В в станках, конвейерах, насосных станциях.

Практические советы

• Перед монтажом всегда зачищайте провода до однородного металлического блеска - грязь и оксиды увеличивают сопротивление.
• Используйте наконечники типа “штырь” или “вилка” для многожильных проводов - так соединение будет надёжнее.
• Проверьте затяжку винтов через 1–2 недели после первого включения - особенно важно при больших токах.
• Учитывайте посадочные размеры: ширина одного модуля 16,4 мм - при компоновке нескольких клеммников учитывайте суммарную ширину.
• Клеммник DKC Quadro 43103ny можно комбинировать с другими элементами серии Quadro - они имеют единый шаг и форм-фактор.
