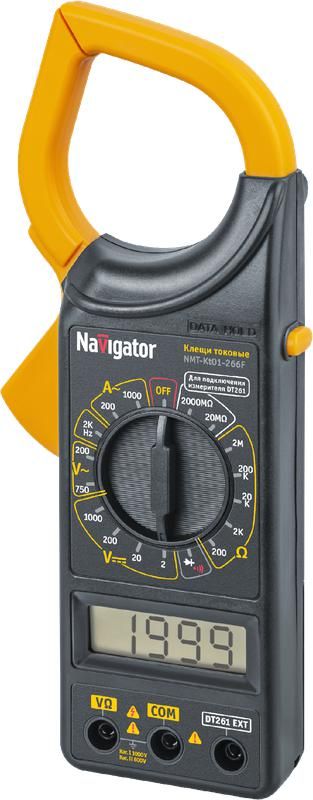

Клещи токовые NMT-Kt01-266F Navigator 80262

Клещи токовые 80A 262 NMT-Kt01-266F (266F) - портативный измерительный прибор от Navigator, предназначенный для бесконтактного измерения тока, напряжения и сопротивления в электрических сетях. Подходят для диагностики и монтажа в бытовых и промышленных условиях, обеспечивают точность за счет цифровой индикации и функции измерения высших гармоник.

Назначение и область применения

Клещи токовые 80A 262 NMT-Kt01-266F (266F) применяются для измерения тока без разрыва цепи - достаточно поместить один провод в зажим. Удобны при проверке нагрузки на двигателях, автоматических выключателях, распределительных щитах и силовых кабелях. Также поддерживают измерение напряжения и сопротивления, что делает их универсальным инструментом для электромонтажников, энергетиков и сервисных специалистов.

Технические характеристики

• Измеряемый ток: переменный - 200...1000 А, постоянный - до 1000 А
• Диаметр отверстия зажима: 50 мм - позволяет захватывать толстые кабели и шины
• Измерение напряжения: постоянное - 2 / 20 / 200 / 1000 В; переменное - 200 / 750 В
• Измерение сопротивления: 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм
• Частота: измеряется до 2 кГц
• Индикация: 3,5-разрядный ЖК-дисплей с автополярностью, макс. отображение 1999
• Выбор диапазона: ручной - переключатель с четкими позициями
• Высшие гармоники: измеряются - важно для анализа качества электроэнергии
• Аналоговый вывод: есть - возможность подключения к осциллографу через аналоговый выход
• Автоматическая индикация перегрузки - предупреждает о превышении предела
• Индикатор разряда батареи - контролирует состояние питания
• Функция HOLD - фиксирует последнее значение на экране
• Рабочий температурный диапазон: 0…+40 C
• Питание: батарейка в комплекте

Совместимость и монтаж

Клещи токовые 80A 262 NMT-Kt01-266F (266F) совместимы со всеми типами одиночных проводов и жил кабелей, помещаемых в зажим диаметром 50 мм. Для измерения тока не требуется отключение оборудования - достаточно развести контакты зажима, поместить провод и закрыть клещи. Нельзя использовать для одновременного захвата нескольких проводов - это исказит показания. Перед измерением убедитесь, что провод находится внутри зажима полностью, без перекосов.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для измерительных устройств класса CAT III 1000 В и CAT IV 600 В - допущен к работе в распределительных щитах и на вводах. Индикация перегрузки и надежная изоляция корпуса снижают риск повреждения при случайном замыкании. Не используйте при наличии видимых повреждений корпуса или зажима.

Преимущества

• Универсальность: измеряет переменный/постоянный ток, напряжение, сопротивление и частоту - заменяет несколько приборов
• Измерение высших гармоник - позволяет выявлять искажения формы сигнала, характерные для современных преобразователей частоты и LED-освещения
• Аналоговый выход - поддерживает запись данных на внешние устройства
• Максимальный диапазон тока - до 1000 А - покрывает большинство промышленных задач
• Функция HOLD - удобна при труднодоступных местах
• Компактный дизайн и тканевая сумка - легко переносить и хранить

Ограничения применения

• Не подходят для измерения тока в трехфазных системах без раздельного захвата каждой фазы
• Запрещено использование при температурах ниже 0 C - возможна потеря точности и отказ дисплея
• Не предназначены для измерения токов выше 1000 А - превышение может повредить датчик
• Не рекомендуются для длительной работы в условиях повышенной влажности или запыленности - отсутствует защита IP
• Ручной выбор диапазона требует опыта - неверный выбор может привести к ошибкам

Примеры использования

• Проверка тока потребления насоса на теплом контуре - без отключения питания
• Диагностика перегрузки автомата в этажном щите - измерение тока на входе
• Настройка частотного преобразователя - анализ тока и наличия гармоник
• Поиск утечки тока в цепи освещения - измерение сопротивления изоляции
• Обслуживание конвейеров и станков - контроль тока двигателей во время работы

Практические советы

• Перед каждым измерением тока убедитесь, что провод расположен строго по центру зажима - это обеспечит точность
• Для измерения малых токов (менее 200 А) выбирайте нижний диапазон - он более чувствителен
• Если дисплей мигает - проверьте уровень заряда батареи; замена необходима при слабом свете индикатора
• При использовании в шумных электросетях (например, рядом с ЧПУ) включите функцию HOLD - она стабилизирует показания
• Храните клещи в тканевой сумке - это продлит срок службы зажима и предохранит от механических повреждений
• Не используйте прибор в качестве тестера напряжения без соблюдения правил безопасной работы - всегда проверяйте исправность щупов
