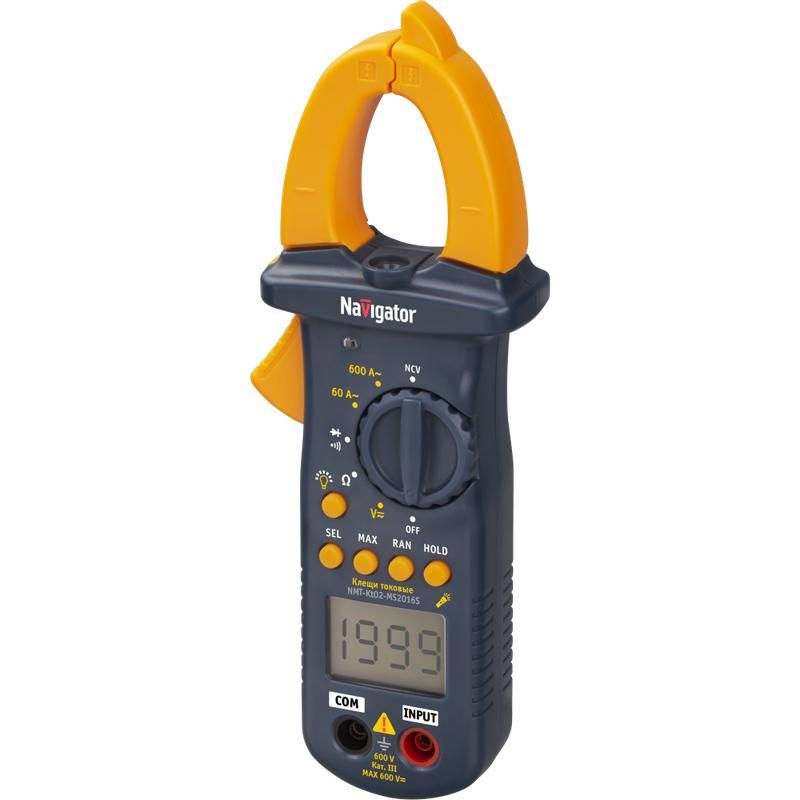

Клещи токовые 93 238 NMT-Kt02-MS2016S (MS2016S) Navigator 93238

Клещи токовые Navigator 93 238 NMT-Kt02-MS2016S (MS2016S) предназначены для измерения переменного тока без разрыва цепи. Устройство подходит для быстрого контроля нагрузки на проводах в распределительных щитах, на оборудовании и в промышленных сетях.

Назначение и область применения

Клещи токовые Navigator 93 238 NMT-Kt02-MS2016S используются для бесконтактного измерения переменного тока в диапазоне до 200 А. Применяются при диагностике электрооборудования, проверке потребления энергии, наладке систем автоматизации и обслуживании силовых цепей. Подходят для работы с одножильными и многожильными проводниками в распределительных шкафах, на станках, насосах, вентиляторах и других устройствах с переменным током.

Технические характеристики

• Максимальный измеряемый ток: 200 А AC
• Тип тока: только переменный (AC)
• Выходной сигнал: аналоговый, совместим с мультиметрами и измерительными приборами с входом 10 мВ/А
• Диаметр открываемой части: 24 мм
• Рабочая температура: от –10 C до +50 C
• Габариты: 180 × 50 × 20 мм
• Вес: около 110 г

Совместимость и монтаж

Клещи токовые MS2016S не имеют встроенного дисплея - они требуют подключения к внешнему измерительному прибору, например, мультиметру с функцией измерения напряжения постоянного тока. Выходной сигнал составляет 10 мВ на каждый ампер тока. Для измерения зафиксируйте клещи вокруг одного фазного или нулевого проводника, убедитесь, что провод расположен по центру зоны измерения. Не используйте клещи на нескольких проводах одновременно - это исказит показания.

Безопасность и стандарты

Клещи Navigator 93 238 NMT-Kt02-MS2016S соответствуют требованиям безопасности IEC 61010-031 для устройств категории CAT III 600 В. Это позволяет безопасно применять их в распределительных щитах и на объектах с высокими переходными перегрузками. Напряжение изолирующих элементов рассчитано на работу в сетях до 600 В.

Преимущества

• Удобная форма корпуса обеспечивает надёжный захват даже в условиях ограниченного доступа
• Лёгкий вес снижает усталость при длительном использовании
• Измерение без разрыва цепи минимизирует риск повреждения оборудования и снижает время диагностики
• Стандартный выходной сигнал совместим с большинством портативных мультиметров

Ограничения применения

• Не подходят для измерения постоянного тока (DC)
• Запрещено использовать на токоведущих частях выше 600 В
• Не работают эффективно при измерении тока в пучке из нескольких проводов - необходимо замыкать только один проводник
• Точность снижается при температуре ниже –10 C и выше +50 C
• Не предназначены для работы во взрывоопасных средах

Примеры использования

• Проверка тока потребления двигателя насоса в щите управления
• Диагностика перегрузки на фазе в распределительном щите жилого дома
• Контроль рабочего тока конвейера на производстве
• Поиск неисправности в цепи освещения по асимметрии тока между фазами

Практические советы

• Перед измерением убедитесь, что проводник полностью помещён внутри сердечника клещей - смещение вызывает погрешность
• Используйте мультиметр с разрешением не менее 0,1 мВ для получения точных значений тока
• Не допускайте попадания влаги внутрь механизма - клещи не имеют защиты IP
• Храните в сухом месте, избегайте механических ударов - чувствительный сердечник легко деформируется
• При работе с токами близкими к предельным 200 А, убедитесь, что провод не нагревается - перегрев указывает на плохой контакт или перегрузку
