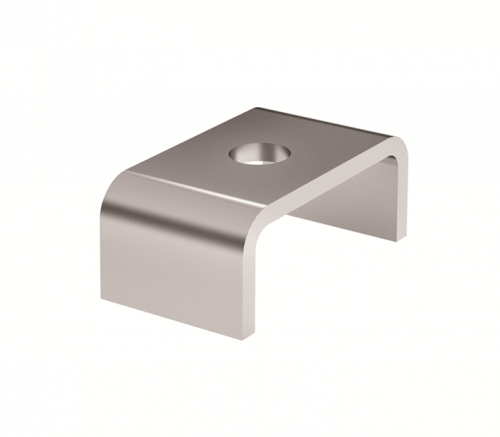

Клипса Quadro под профиль C, M4, 35 мм DKC (ДКС) 03574

Клипса под профиль C, P-U, M4 от DKC (ДКС), артикул 03574 - это надёжный элемент крепления для оборудования, которое нельзя установить напрямую на DIN-рейку. Она позволяет закрепить устройства с болтами М4 внутри стандартной рейки, расширив возможности сборки панелей управления.

Назначение и область применения

Клипса под профиль C, P-U, M4 предназначена для монтажа устройств, у которых есть mounting-отверстия под болты М4, но нет совместимой основы для крепления на DIN-рейку. Подходит для установки реле, трансформаторов, модулей автоматики, преобразователей частоты и других компонентов, требующих жёсткой фиксации вне стандартных направляющих.

Технические характеристики

• Тип изделия: клипса
• Тип крепления: DIN-рейка 35 мм
• Материал: сталь
• Тип адаптера на DIN-рейку: прямолинейный
• Тип переходника на DIN-рейку: прямолинейный
• Размер крепёжных отверстий: под болт М4

Совместимость и монтаж

Клипса под профиль C, P-U, M4 совместима со всеми стандартными DIN-рейками 35 мм, установленными в щитах и шкафах. Для монтажа её необходимо вставить внутрь рейки до характерного щелчка - защёлка плотно фиксирует изделие. После этого через два отверстия в клипсе затягиваются винты М4, которые крепят оборудование. Убедитесь, что глубина корпуса устройства не препятствует установке клипсы в рейку.

Безопасность и стандарты

Изделие соответствует требованиям механической прочности для промышленного использования. Хотя не имеет сертификата IP, рекомендовано применение в помещениях с контролируемой средой - без воздействия воды, масла и агрессивных паров. Материал - сталь - требует защиты от коррозии в условиях повышенной влажности.

Преимущества

• Устойчивая фиксация благодаря металлической конструкции и точному захвату DIN-рейки
• Не требует дополнительных крепёжных деталей - работает сразу после установки
• Поддерживает нагрузку выше, чем пластиковые аналоги - идеально для тяжёлых компонентов
• Совместима с широким спектром оборудования, имеющего стандартные отверстия М4

Ограничения применения

• Не подходит для монтажа на неметаллические рейки (например, из пластика)
• Не рассчитана на использование во взрывоопасных зонах без дополнительной защиты
• Стальной материал подвержен коррозии - не применяйте в сырых или химически активных средах без покрытия
• Не допускается перегрузка - максимальная масса оборудования должна соответствовать прочностным характеристикам стали и размеру отверстий М4

Примеры использования

• Фиксация терморегулятора с крепёжными отверстиями М4 в силовом шкафу
• Установка малогабаритного преобразователя частоты рядом с контакторами на DIN-рейке
• Крепление блока питания в распределительном щите, где нет места для стандартного кронштейна
• Монтаж реле времени или импульсного реле в автоматизированных системах управления

Практические советы

• Перед установкой проверьте посадочный диаметр отверстий на оборудовании - они должны точно соответствовать М4
• Используйте гроверы или контргайки при вибрационных нагрузках - стальная клипса выдерживает нагрузку, но крепёж может ослабнуть
• Если планируете использовать в помещении с высокой влажностью, смажьте контактные поверхности антикоррозийной смазкой
• Не используйте клипсу как опору для проводов - она не предназначена для механической нагрузки кроме крепления оборудования
• Артикул 03574 от DKC (ДКС) легко заменяет аналогичные решения других брендов - главное, чтобы форма и размеры совпадали с DIN-рейкой 35 мм
