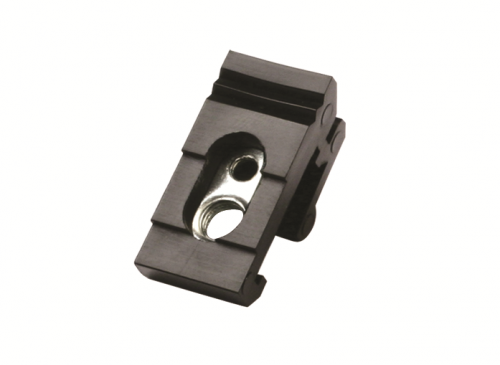

Клипса P-KLIP Quadro M3-M5 для DIN-рейки 35 мм DKC (ДКС) 03535

Клипса под профиль G P-KLIP M3-M5 от DKC (ДКС), артикул 03535, предназначена для надёжной фиксации оборудования на DIN-рейке 35 мм там, где стандартные крепления не подходят. Эта клипса позволяет устанавливать устройства с метрической резьбой M3–M5 прямо на шину, сохраняя компактность и жесткость монтажа.

Назначение и область применения

Клипса под профиль G P-KLIP M3-M5 применяется для крепления устройств, которые не имеют встроенных крепёжных элементов для DIN-рейки - например, модулей автоматики, трансформаторов, реле, преобразователей частоты или других компонентов с внешними винтами M3–M5. Она вставляется внутрь DIN-рейки и служит основой для установки оборудования, не совместимого с классическими защёлками или зажимами.

Технические характеристики

• Тип изделия: закладная клипса
• Тип крепления: DIN-рейка 35 мм
• Материал: металл - обеспечивает прочность и долговечность
• Тип адаптера: прямолинейный - не требует поворотов или изгибов при установке
• Размер крепёжных отверстий: M3–M5
• Цвет: черный - соответствует стандартному цвету корпусов и шин

Совместимость и монтаж

Клипса под профиль G P-KLIP M3-M5 совместима со всеми типами DIN-реек 35 мм, включая Type I и Type II. Для установки достаточно вставить клипсу внутрь рейки до щелчка - она фиксируется механически без инструментов. После этого через отверстия в клипсе затягиваются винты M3–M5, которыми крепится оборудование. Убедитесь, что глубина посадки клипсы достаточна для плотного контакта с боковыми гранями рейки - иначе возможен люфт.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и устойчивости к вибрациям, характерным для промышленных систем. Хотя сертификаты не указаны, материал и конструкция обеспечивают безопасную работу в условиях электрощитовых и распределительных устройств согласно ГОСТ Р МЭК 61439.

Преимущества

• Универсальность: поддерживает крепление любых устройств с винтами M3–M5
• Простота монтажа: не требует сверления или дополнительных крепёжных деталей
• Высокая жёсткость: металлическая конструкция исключает деформацию под нагрузкой
• Стабильность: фиксация внутри рейки предотвращает самопроизвольное выскальзывание

Ограничения применения

• Не подходит для крепления оборудования с резьбой менее M3 или более M5 - требуется точное соответствие
• Не рекомендуется использовать в условиях постоянного воздействия агрессивных химических сред - материал не покрыт антикоррозийным слоем
• Не заменяет специализированные кронштейны для тяжёлого оборудования - масса крепимого устройства должна быть в пределах 5 кг

Примеры использования

• Фиксация контроллеров PLC с внешними болтами M4 в щите управления
• Установка малогабаритных трансформаторов питания в распределительном шкафу
• Крепление датчиков температуры или давления с резьбовым выводом M3
• Монтаж реле времени или импульсных модулей в уже заполненной DIN-рейке

Практические советы

• Перед монтажом проверьте, чтобы внутренние зацепы клипсы были целыми - повреждённые элементы снижают надёжность фиксации
• Используйте винты с плоской головкой и шайбами для равномерного распределения нагрузки
• Если монтируете несколько клипс рядом - соблюдайте минимальный шаг 20 мм между центрами, чтобы не перегрузить рейку
• Для удобства сборки можно заранее прикрутить оборудование к клипсе вне шкафа, затем вставить готовый узел в рейку
• Клипса под профиль G P-KLIP M3-M5 от DKC (ДКС) - идеальный выбор, когда нужна точная и жёсткая фиксация без лишних элементов
