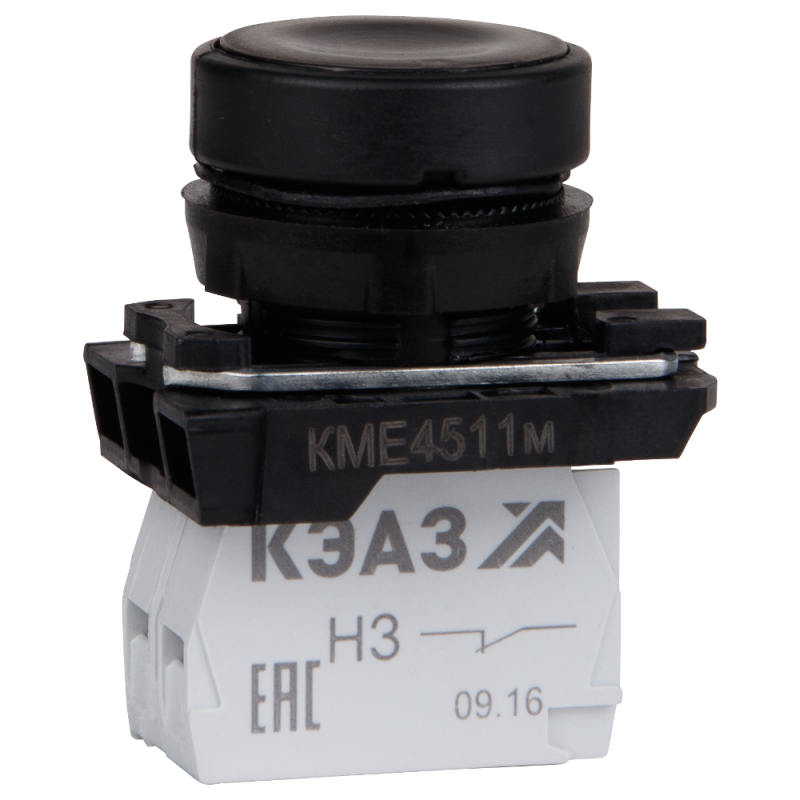

Кнопка КМЕ4510м-черный-1но+0нз-цилиндр-IP54| 273453 | КЭАЗ

Кнопка нажимная черная 1н.о. + 0н.з. цилиндр IP54 от КЭАЗ (артикул 273453) - это надёжный элемент управления для коммутации цепей сигнализации и контроля в промышленной автоматизации. Устройство имеет цилиндрический толкатель, плоскую форму и степень защиты IP54, что делает его подходящим для установки на панели оборудования в условиях пыли и влаги.

Назначение и область применения

Кнопка нажимная черная 1н.о. + 0н.з. цилиндр IP54 используется для ручного управления электрическими цепями управления - например, запуска, остановки или сброса оборудования. Подходит для систем автоматизации, где требуется однократное замыкание контакта при нажатии и размыкание при отпускании. Применяется на станках, конвейерах, пультах управления, щитах автоматики. Не предназначен для силовых цепей - только для управляющих.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Номинальное напряжение: до 660 В переменного тока (AC), частота 50–60 Гц
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Тип толкателя: цилиндрический, плоский
• Диаметр монтажного отверстия: 23 мм
• Способ монтажа: на лицевую панель
• Подключение: винтовые зажимы
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет: чёрный корпус и переднее кольцо
• Материал переднего кольца: металл
• Количество постов: 1
• Конструкция линзы: круглая

Совместимость и монтаж

Кнопка нажимная черная 1н.о. + 0н.з. цилиндр IP54 совместима с панелями из металла, пластика или композита, имеющими отверстие диаметром 23 мм. Для установки необходимо просверлить отверстие точно по размеру - допуск +-0,5 мм. После вставки кнопки фиксируется с помощью штатного крепёжа внутри корпуса. Передние кольца из металла обеспечивают жёсткую посадку и долговечность. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления согласно ГОСТ Р МЭК 60947-5-1. Номинальное напряжение 660 В AC обеспечивает безопасную работу в промышленных сетях. Отсутствие фиксации предотвращает случайное длительное замыкание цепи. Серия устройства относится к классу “Устройства подачи команд и сигналов” - предназначена исключительно для слаботочных цепей управления, а не для питания нагрузок.

Преимущества

• Металлическое переднее кольцо повышает механическую прочность и устойчивость к износу
• Высокая степень защиты IP54 позволяет применять в помещениях с повышенной запылённостью или влажностью
• Простая конструкция снижает вероятность отказа и упрощает обслуживание
• Чёткое тактильное ощущение срабатывания - удобно при работе в перчатках
• Совместима с большинством стандартных панелей управления благодаря универсальному диаметру 23 мм

Ограничения применения

• Не подходит для цепей постоянного тока выше 440 В - указано в документации производителя
• Отсутствие фиксации делает её непригодной для функций “вкл/выкл” с удержанием - только импульсное управление
• Не является взрывозащищённым - нельзя использовать во взрывоопасных зонах
• Не рекомендуется для установки в местах с постоянным потоком воды или прямым орошением - IP54 не гарантирует защиту от струй
• Не имеет световой индикации - не подходит для ситуаций, где нужна визуальная обратная связь

Примеры использования

• Кнопка старта на пульте управления станком ЧПУ
• Аварийная остановка на конвейере
• Сброс системы управления вентилятором
• Ручной запуск насоса в распределительном щите
• Переключение режима работы контроллера в автоматическом цехе

Практические советы

• При монтаже проверьте точность сверления - отверстие 23 мм должно быть идеально круглым, иначе кнопка будет люфтить или не войдёт
• Используйте провода с изоляцией, рассчитанной на 660 В - даже если рабочее напряжение ниже, это повышает безопасность
• Не затягивайте винты слишком сильно - можно повредить контактные группы
• Если требуется индикация состояния, выбирайте аналог с лампочкой - эта модель не оснащена световым указателем
• Для многократного использования в высоконагруженных системах регулярно проверяйте состояние контактов - они имеют ограниченный ресурс коммутации
