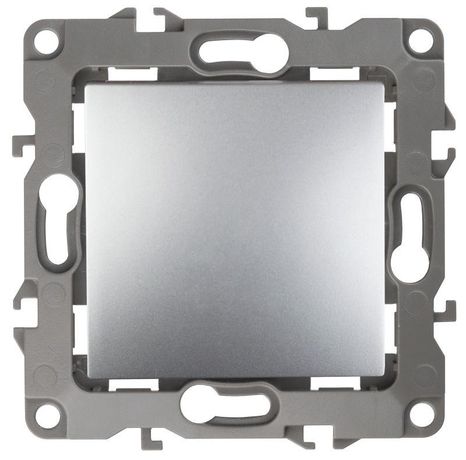

Кнопка 10АХ-250В Эра12 алюм. 12-1111-03 ЭРА Б0047832

Кнопка 10А 250В, алюминий, серия ЭРА12, 12-1111-03 - однокнопочный выключатель для скрытой установки в подрозетники, рассчитанный на работу в бытовых и промышленных сетях до 250 В и 10 А. Произведён в серии ЭРА12, совместим с рамками ЭРА12 и ЭРА12 Сатин.

Назначение и область применения

Кнопка 10А 250В, алюминий, серия ЭРА12, 12-1111-03 предназначена для коммутации электрических цепей малой мощности. Подходит для управления освещением, вентиляцией, оборудованием в жилых помещениях, офисах, производственных зонах. Устанавливается в стационарные системы, где требуется надёжный и долговечный элемент управления. Применяется там, где важна эстетичная интеграция в интерьер - благодаря возможности использовать декоративные рамки.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: термопласт (поликарбонат) - устойчив к перегреву и механическим нагрузкам
• Форм-фактор: однокнопочное исполнение, тип включения - клавиша-качель
• Габариты: 75×75×45 мм
• Минимальная глубина встраивания: 45 мм
• Цвет: серый (при монтаже с рамкой цвет определяется рамкой)
• Поверхность: глянцевая
• Состав: не содержит галогенов - безопаснее при возгорании

Совместимость и монтаж

Кнопка 10А 250В, алюминий, серия ЭРА12, 12-1111-03 монтируется в стандартные подрозетники круглой формы с внутренним диаметром не менее 68 мм. Крепление осуществляется двумя способами: на лапки (распорные) и на винты - что обеспечивает надёжную фиксацию даже в старых штукатурках.

Сам механизм вставляется в рамку, которая продается отдельно. Для этого используются рамки серии ЭРА12:

• 1 пост: 12-5001-xx / 12-5101-xx (Сатин)
• 2 поста: 12-5002-xx / 12-5102-xx
• 3 поста: 12-5003-xx / 12-5103-xx
• 4 поста: 12-5004-xx / 12-5104-xx
• 5 постов: 12-5005-xx / 12-5105-xx

Коды цветов xx: 01–белый, 02–слоновая кость, 03–алюминий, 04–шампань, 05–антрацит, 06–чёрный, 12–графит, 13–бронза, 14–медь, 15–перламутр, 07–ольха, 08–вишня, 09–дуб, 10–венге, 11–сосна, 21–жёлтый, 22–оранжевый, 23–красный, 24–охра, 25–бордо, 26–лайм, 27–зелёный, 28–голубой, 29–синий.

Безопасность и стандарты

Кнопка соответствует требованиям безопасности для устройств класса II (двойная изоляция). Отсутствие галогенов снижает риск образования токсичных газов при перегреве. Сертифицирована для работы в условиях нормальной температуры и влажности. Не рекомендовано применение во взрывоопасной среде или в местах постоянного воздействия влаги - степень защиты IP20 исключает использование в сырых помещениях, на улице или в производственных зонах с брызгами.

Преимущества

• Универсальное крепление - можно выбрать между лапками и винтами в зависимости от состояния стены
• Поддержка широкой палитры рамок - позволяет добиться точного соответствия дизайну интерьера
• Материал корпуса - поликарбонат с высокой теплостойкостью, устойчив к деформациям
• Глянцевая отделка - легко моется, не собирает пыль
• Отсутствие галогенов - экологически безопасный состав

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью (ванная, баня, подвал) - IP20 не защищает от влаги
• Не используется в системах с током выше 10 А - возможен перегрев и выход из строя
• Не работает с импульсным управлением (например, автоматическими системами) - только ручное включение/выключение
• Требует наличия подрозетника глубиной минимум 45 мм - не подходит для тонких стен или панельных конструкций
• Механизм не имеет подсветки - нельзя использовать как указатель состояния

Примеры использования

• Управление светом в спальне через рамку ЭРА12 в цвете «алюминий» (12-5001-03)
• Включение вентиляционного канала в офисном помещении
• Коммутация нагревательного оборудования в мастерской (при условии, что ток не превышает 10 А)
• Интеграция в модульные панели управления с несколькими кнопками ЭРА12

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть не меньше 45 мм, иначе механизм не войдёт полностью
• Выбирайте рамку заранее - цвет механизма не виден после установки, всё зависит от рамки
• При использовании винтового крепления затягивайте осторожно - перетяжка может повредить пластик
• Не используйте с мощными нагрузками типа ТЭНа, насосов, двигателей свыше 2,5 кВт - они потребляют более 10 А при запуске
• Для замены достаточно снять рамку - сам механизм достаётся без демонтажа проводки
