Кнопка ABLF-22 красный d22мм неон/230В 1з+1р | SQ0704-0001 TDM

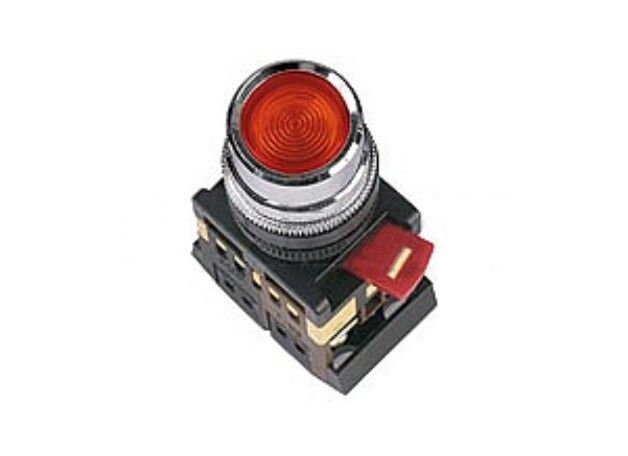

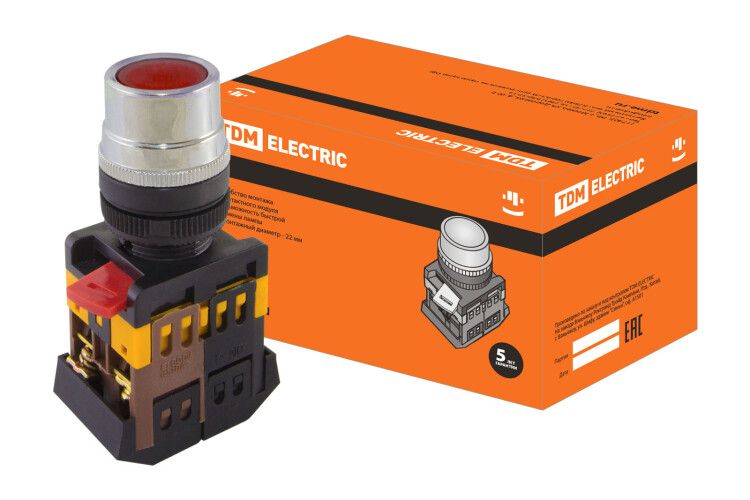

Кнопка ABLF-22 красный диаметр 22 мм неоновый 230 В 1 замкнутый + 1 разомкнутый от TDM ELECTRIC - это комбинированное устройство для управления электрическими цепями и визуальной индикации состояния оборудования. Подходит для установки в электрощитах, на пультах управления и промышленных панелях. Артикул sq0704-0001 обеспечивает совместимость с типичными решениями для автоматизации.

Назначение и область применения

Кнопка ABLF-22 используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Одновременно она служит индикатором - горящий красный свет показывает активное состояние цепи. Устройство применяется в электрощитах, на станках, конвейерах, системах водоснабжения и других объектах промышленной автоматизации. Интегрируется в панели управления, где требуется одновременная визуальная сигнализация и управление.

Технические характеристики

• Напряжение питания индикатора: 230 В переменного тока
• Тип лампы: неоновая (в базовой комплектации)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Механизм: пружинно-возвратный - кнопка возвращается в исходное положение после нажатия
• Габариты: 22×22×6 мм
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип подключения: винтовые зажимы с тарельчатыми шайбами
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный
• Способ монтажа: на лицевую панель через отверстие диаметром 22 мм
• Наличие маркировки: да - упрощает идентификацию функции
• Количество установочных мест: 2 - можно использовать как часть многокнопочного блока

Совместимость и монтаж

Кнопка ABLF-22 устанавливается в панель через круглое отверстие диаметром 22 мм. Крепится с помощью фиксирующей гайки сзади. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются с применением тарельчатых шайб для предотвращения проскальзывания. Монтаж контактного модуля происходит легко: он фиксируется на корпусе кнопки с помощью пластмассового флажка - без инструментов. Переднее кольцо из хрома обеспечивает герметичность и эстетику. Быстросъёмная головка позволяет менять светофильтры и лампу без демонтажа всей кнопки.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям для внутренней установки в закрытых щитах. Устройство не предназначено для эксплуатации во влажных средах, на улице или в условиях возможного брызгов. Работает в температурном диапазоне, характерном для промышленных помещений. Соответствует общим требованиям безопасности для электрооборудования класса IEC 60947-5-1.

Преимущества

• Комбинированная функция: управление + индикация в одном корпусе
• Сменяемая лампа - возможность замены неоновой лампы на светодиодную матрицу (при необходимости)
• Фиксация контактов с тарельчатыми шайбами - снижает риск ослабления соединения
• Хромированное кольцо - устойчиво к коррозии и удобно для очистки
• Маркировка на поверхности - ускоряет обслуживание и диагностику
• Два установочных места - позволяют собирать многофункциональные блоки

Ограничения применения

• IP40 - нельзя использовать в помещениях с высокой влажностью, на улице или там, где есть риск попадания жидкости
• Работает только с переменным током 230 В - не подходит для цепей постоянного тока или другого напряжения без замены лампы
• Не имеет механической блокировки - не предназначен для аварийных остановок, требующих ключевой фиксации
• Светодиодная матрица (если заменяется) должна иметь совпадающее напряжение - 12/24/36/110 В переменного или постоянного тока; не все модели совместимы с этим корпусом

Примеры использования

• Красный индикатор «Стоп» на пульте управления конвейером - кнопка выключает питание и одновременно показывает, что система находится в остановленном состоянии
• Элемент управления в распределительном щите: нажатие - включение насоса, горящий индикатор - сигнал, что оборудование работает
• Панель управления HVAC-системой: сочетание кнопки и индикатора для контроля режима нагрева

Практические советы

• При замене неоновой лампы на светодиодную матрицу проверьте соответствие напряжения - используйте только рекомендованные модели (12/24/36/110 В)
• При монтаже в металлический щит убедитесь, что отверстие точно 22 мм - иначе возникнет люфт или повреждение крепления
• Не используйте кнопку в качестве основного рубильника - она рассчитана на управление катушками контакторов, а не на коммутацию больших токов
• Для долговечности регулярно проверяйте затяжку винтов подключения - особенно в вибрационных средах
• Артикул sq0704-0001 совместим с другими изделиями серии ABLF - можно собирать унифицированные панели
