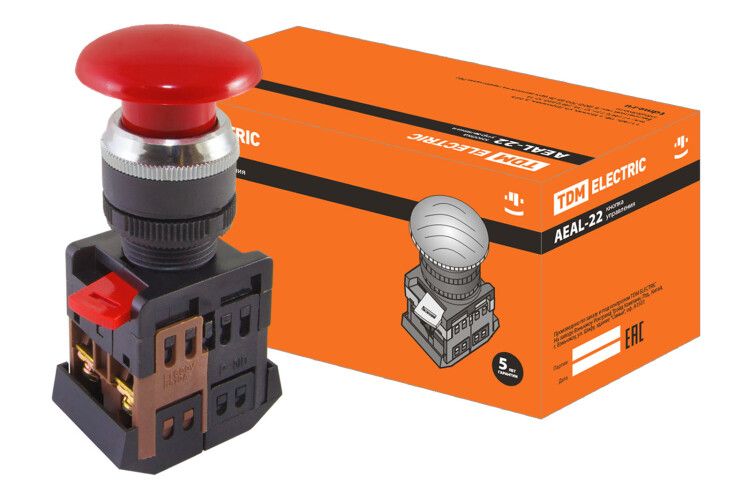

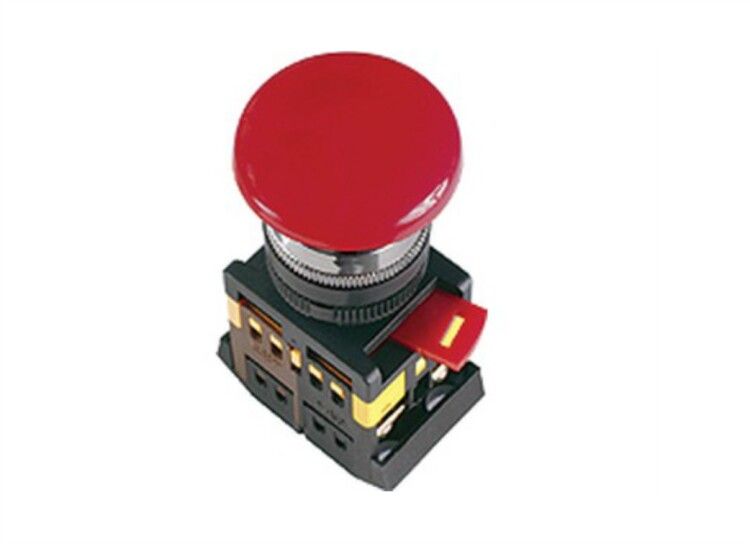

Кнопка AEAL-22 "Грибок"с фиксацией красный d22мм 230В 1з+1р | SQ0704-0020 TDM

Кнопка с фиксацией 'Грибок' красный диаметр 22 мм 230 В 1 зажим + 1 разъем от TDM ELECTRIC - это надёжный аварийный выключатель для управления питанием оборудования на промышленных объектах. Её яркий красный колпак и механическая фиксация позволяют быстро остановить процесс даже в условиях шума и плохой видимости.

Назначение и область применения

Эта кнопка предназначена для экстренного отключения электрооборудования. Устанавливается там, где требуется быстрая и однозначная реакция оператора - например, при возникновении опасности. Применяется в электрощитах, на станках, конвейерах, насосных станциях и других системах промышленного электроснабжения. Красный цвет соответствует требованиям безопасности для аварийных остановок.

Технические характеристики

• Диаметр корпуса: 22 мм
• Высота: 6 мм
• Напряжение: переменный ток до 230 В
• Контакты: 1 нормально замкнутый (НЗ) и 1 нормально открытый (НО)
• Тип подключения: винтовые зажимы (для проводов до 2,5 мм2)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Фиксация: механическая - кнопка остаётся нажатой до ручного поворота и извлечения
• Цвет: красная кнопка, хромированное переднее кольцо
• Линза: круглая, с возможностью установки светофильтров (не содержит лампы)
• Маркировка: есть - можно нанести этикетку или символ

Совместимость и монтаж

Устанавливается в отверстие диаметром 22 мм на лицевой панели. Для монтажа используется фланец с резьбой внутри корпуса - кнопка закрепляется гайкой с тыльной стороны. Подключение проводов осуществляется через два винтовых зажима: один для входящего, второй - для выходящего провода. Разъём на задней части позволяет легко подключить кабель без демонтажа устройства. Габариты 22×22×6 мм обеспечивают совместимость с большинством стандартных панелей.

Безопасность и стандарты

Соответствует базовым требованиям EN 60947-5-1 для устройств управления. Цветовая сигнализация (красный) и механическая фиксация соответствуют правилам безопасного проектирования промышленного оборудования. IP40 обеспечивает защиту от случайного прикосновения к контактам, но не защищает от брызг, пыли или влаги - не применяйте во влажных средах без дополнительной защиты.

Преимущества

• Чёткая визуальная и тактильная обратная связь - кнопка не отскакивает после нажатия
• Простая замена: при необходимости можно снять только колпак, не трогая основную часть
• Раздельные контакты (НО+НЗ) дают гибкость в схемах управления
• Хромированное кольцо улучшает эргономику и снижает риск соскальзывания пальцев
• Наличие маркировки позволяет указывать функцию (например, “Аварийный стоп”)

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, мытья струёй воды или в пыльных помещениях без внешней защиты
• IP40 исключает использование вне закрытых щитов или панелей
• Напряжение 230 В AC - нельзя применять в цепях постоянного тока или выше 230 В
• Отсутствие внутренней лампы - не является световой индикацией состояния, только визуальный сигнал цветом
• Метод разблокировки требует ручного действия - автоматическая разблокировка невозможна

Примеры использования

• Автоматический станок - кнопка расположена рядом с рабочей зоной для немедленной остановки
• Конвейерная линия - установлено несколько кнопок вдоль участка для доступа персонала
• Щит управления насосной станцией - аварийный стоп на уровне глаз оператора
• Оборудование с высокими энергопотреблениями - предотвращает риски при перегреве или перегрузке

Практические советы

• Перед монтажом проверьте глубину отверстия в панели - корпус имеет высоту 6 мм, но гайка требует минимум 8–10 мм свободного места сзади
• Используйте кабель с жилами 0,5–2,5 мм2 - большие сечения могут не плотно войти в зажим
• Для долговечности не используйте силу удара при нажатии - механизм рассчитан на регулярное, а не ударное воздействие
• Если нужна индикация состояния, подключите внешний светодиод параллельно контакту
• При группировке нескольких кнопок соблюдайте расстояние между ними - рекомендовано не менее 30 мм для удобства и предотвращения случайного нажатия
