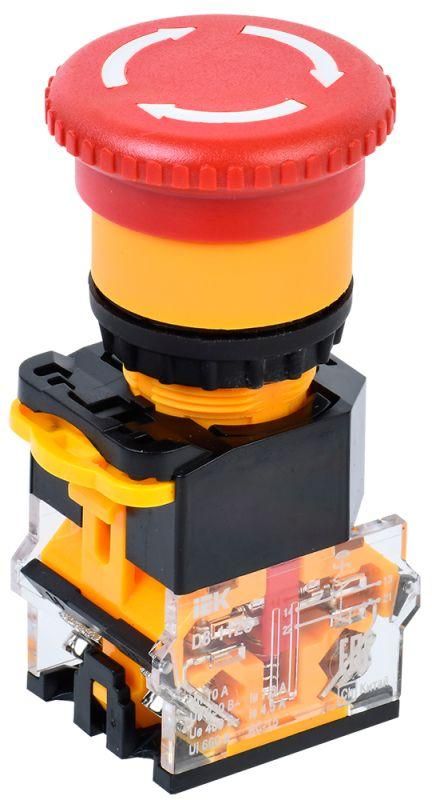

Кнопка "Грибок" D8-11ZS d22мм 1НО+1НЗ поворотн. с фиксацией красн. KARAT IEK BBG30-11ZS-3-23-K04

Кнопка нажимная D8-11ZS «Грибок» от IEK - устройство для ручного управления электрическими цепями с возможностью фиксированного положения. Подходит для установки в распределительных щитах, на пультах управления станков и конвейеров. Артикул bbg30-11zs-3-23-k04 обеспечивает надёжную работу в условиях промышленной среды.

Назначение и область применения

Кнопка нажимная D8-11ZS используется для включения и выключения оборудования через управление магнитными пускателями, реле и другими элементами автоматики. Применяется в системах с переменным током до 660 В и постоянным током до 400 В. Красный цвет соответствует стандарту «останов» - её используют для аварийной остановки, экстренного отключения или запуска в режиме «фиксированный старт». Устройство подходит для монтажа в шкафах, пультах управления, на оборудовании, где требуется однозначная визуальная идентификация команды.

Технические характеристики

• Диаметр монтажного отверстия: 22 мм
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Тип фиксации: поворотная с фиксацией - после нажатия кнопка остаётся в нажатом состоянии, для освобождения требуется поворот против часовой стрелки
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Монтаж: встраиваемый - устанавливается в панель через круглое отверстие
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Напряжение: совместима с AC и DC
• Цвет: красный

Совместимость и монтаж

Кнопка D8-11ZS совместима с любыми стандартными панелями толщиной до 8 мм. Для установки необходимо просверлить отверстие диаметром 22 мм. После вставки корпуса фиксируется резьбовым кольцом снаружи. Контактный модуль подключается винтовыми зажимами - рекомендуется использовать гильзы для многожильных проводов. Головка легко снимается для обслуживания без демонтажа всего устройства.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для промышленного использования. Степень защиты IP40 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не применяйте во влажных помещениях, на улице или в местах с брызгами жидкости. Цветовая маркировка соответствует ГОСТ Р МЭК 60204-1 - красный цвет означает «останов».

Преимущества

• Фиксация поворотом предотвращает случайное отпускание - важно для аварийных остановок
• Два типа контактов (НЗ и НО) позволяют реализовать сложные логические схемы без дополнительных реле
• Винтовое подключение надёжно и не требует специальных инструментов
• Съёмная головка упрощает замену или окраску без снятия всей кнопки
• Срок службы 10 лет - снижает затраты на техобслуживание

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли, агрессивных паров - IP40 недостаточен для таких сред
• Не имеет встроенной индикации - нельзя использовать как световую сигнализацию
• Подходит только для низко- и среднетоковых цепей; не рассчитана на высокие импульсные нагрузки
• Не допускается применение в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Аварийная остановка станка - красная кнопка с фиксацией позволяет заблокировать питание до сброса оператором
• Пуск конвейера вручную - один контакт замыкает цепь пускателя, второй размыкает блокировку
• Щит управления насосной станцией - сочетание НЗ и НО контактов даёт возможность реализовать интерlocks
• Пульты на производстве - встроенная кнопка с яркой меткой повышает безопасность персонала

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен полностью войти, чтобы кольцо плотно прилегало
• Перед подключением убедитесь, что напряжение в цепи отключено - даже при малых токах есть риск поражения
• Для долговечности используйте провода с жилами не более 2,5 мм2 - большие сечения могут деформировать зажимы
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67, так как D8-11ZS не предназначена для открытых площадок
• При замене - можно купить только головку, если контактный модуль исправен. Артикул bbg30-11zs-3-23-k04 указывает на полный комплект.
