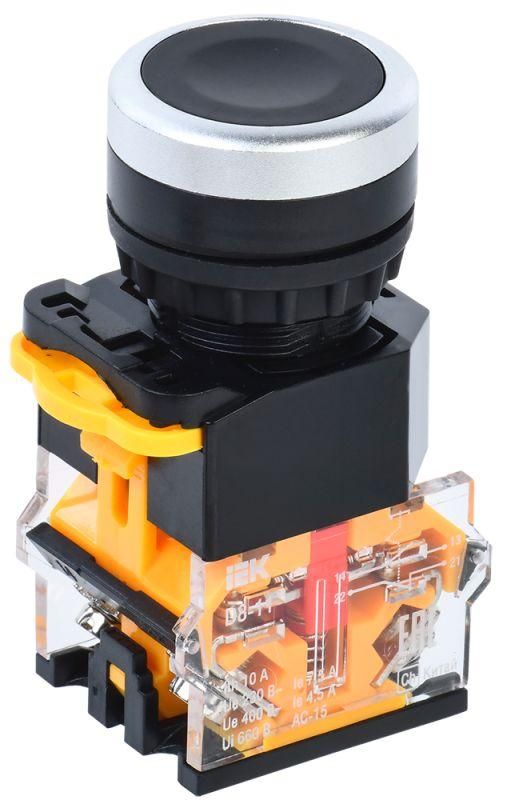

Кнопка D8-11 d22мм 1НО+1НЗ черн. KARAT IEK BBT30-11-3-22-K02

Кнопка D8-11 диаметр 22 мм 1 нормально-открытый контакт + 1 нормально-замкнутый контакт черная от IEK - это надёжный встраиваемый элемент управления для коммутации слаботочных цепей в промышленном оборудовании. Артикул bbt30-11-3-22-k02 сочетает в себе два типа контактов в одном корпусе, что позволяет использовать её как стартер или аварийную остановку без лишних устройств.

Назначение и область применения

Кнопка D8-11 используется для ручного управления магнитными пускателями, реле и другими аппаратами автоматики в цепях переменного тока до 660 В и постоянного тока до 400 В. Подходит для установки на панелях управления станков, конвейеров, насосных систем и других промышленных объектов. Благодаря наличию одного нормально-открытого и одного нормально-замкнутого контакта, она может применяться в схемах с функциями «пуск» и «останов» одновременно.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 НО (нормально-открытый) + 1 НЗ (нормально-замкнутый)
• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение
• Тип напряжения: AC/DC - совместима с переменным и постоянным током
• Способ монтажа: встраиваемый - фиксируется в отверстии панели
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Цвет: чёрный
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Количество постов: 1 - одна кнопка в одном корпусе
• Лампа: не предусмотрена

Совместимость и монтаж

Кнопка D8-11 устанавливается в подготовленное отверстие диаметром 22 мм. Контактный модуль крепится сзади панели, а головка фиксируется механически - для замены достаточно вынуть головку без отсоединения проводов. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что толщина панели соответствует глубине корпуса - иначе возможна некорректная фиксация.

Безопасность и стандарты

Кнопка соответствует требованиям к управляемому оборудованию в соответствии с ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в условиях повышенной влажности, на улице или в помещениях с мойкой оборудования.

Преимущества

• Объединённые НО и НЗ контакты - экономят место в шкафу и упрощают схему
• Механизм с самовозвратом - предотвращает случайное заклинивание
• Винтовое подключение - надёжно и не требует специальных инструментов
• Чёрный цвет - хорошо контрастирует с белыми и серыми панелями, повышает видимость
• Долгий срок службы - снижает затраты на обслуживание

Ограничения применения

• IP40 - нельзя использовать во влажных, пыльных или моющихся средах
• Нет индикации - не имеет встроенной лампы, поэтому не подходит для световой сигнализации
• Не предназначен для высокочастотных импульсов - только для ручного управления
• Максимальное напряжение 660 В AC / 400 В DC - не используйте в сетях выше этих значений

Примеры использования

• Управление пуском и остановом двигателя на конвейере - НО для пуска, НЗ для останова
• Аварийная остановка станка - кнопка включает сигнал тревоги через реле
• Переключение режимов работы вентиляционной системы
• Ручной запуск насоса в системе водоснабжения

Практические советы

• При монтаже проверьте точность сверления - отверстие должно быть точно 22 мм, иначе кнопка не зафиксируется
• Используйте кабель с жилами не более 2,5 мм2 - большие сечения не войдут в зажим
• Не допускайте попадания жидкости внутрь - даже при IP40 влага может вызвать окисление контактов
• Для длительной эксплуатации рекомендуется периодически осматривать состояние винтовых зажимов - они могут ослабнуть под вибрацией
• Если нужна индикация - выбирайте аналогичную модель с лампой, например D8-11L
