Кнопка двойная плоская пуск-стоп красно-зеленая - ABFTM ДКС

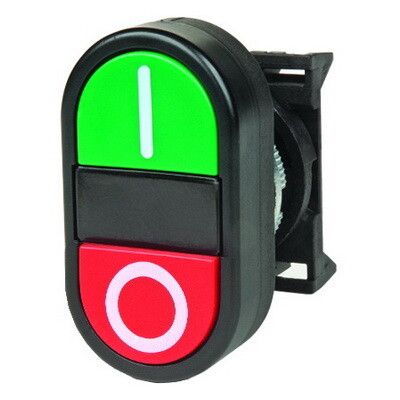

Кнопка двойная плоская, черная, пуск-стоп красно-зеленая от DKC (ДКС), артикул abftm - это надёжный элемент управления для коммутации цепей на панелях оборудования, где требуется одновременное управление запуском и остановкой. Принадлежит к серии Quadro и рассчитана на работу в промышленной среде.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: одна часть - «пуск» (зелёная), вторая - «стоп» (красная). Подходит для установки на щитах управления, станках, конвейерах, насосных системах и других устройствах, требующих простого и наглядного контроля. Благодаря цветовой кодировке снижается риск ошибочных действий.

Технические характеристики

• Тип механизма: без фиксации - возвращается в исходное положение после отпускания
• Напряжение: до 690 В - подходит для сетей переменного и постоянного тока высокого напряжения
• Диаметр отверстия: 22,5 мм - совместим со стандартными круглыми проёмами в панелях
• Тип кнопки: высокая - обеспечивает удобное нажатие даже при перчатках
• Количество постов: один - два контакта (пуск/стоп) в одном корпусе
• Способ монтажа: на лицевую панель - устанавливается через отверстие и фиксируется сзади
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Тип толкателя: цилиндр выступающий - легко нажимается, хорошо виден
• Цвет корпуса: чёрный - контрастный фон для ярких линз
• Материал: пластик - легкий, устойчивый к механическому воздействию
• Переднее кольцо: есть - усиливает герметичность и эстетику монтажа
• Конструкция линзы: овальная - увеличивает зону восприятия, удобна для быстрого определения состояния
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для помещений с умеренным климатом

Совместимость и монтаж

Кнопка abftm устанавливается в панели с отверстием диаметром 22,5 мм. Для монтажа необходимо просверлить отверстие, вставить кнопку и закрутить фиксирующую гайку с тыльной стороны. Переднее кольцо плотно прилегает к поверхности панели, предотвращая провисание. Совместима с контактами стандартных реле и модульных устройств серии Quadro. Не требует специальных инструментов - достаточно отвёртки и ключа на 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях сухих и пыльных помещений. Степень защиты IP40 исключает доступ крупных частиц, но не гарантирует защиту от брызг, влаги или прямого попадания воды. Не предназначен для использования во взрывоопасных зонах или на открытых площадках без дополнительной защиты.

Преимущества

• Цветовая индикация (зелёный/красный) минимизирует человеческую ошибку при управлении
• Высокий толкатель обеспечивает точное нажатие даже при ограниченном пространстве
• Овальные линзы лучше заметны в плохом освещении
• Унифицированная конструкция совместима с другими элементами серии Quadro
• Пластиковый корпус устойчив к коррозии и химическим веществам

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в помещениях с частыми мойками - IP40 недостаточно
• Не рекомендовано применение в местах с сильным вибрационным воздействием без дополнительной фиксации
• Работает только в диапазоне температур от –25 C до +50 C - при более низких или высоких значениях возможны отказы
• Не имеет световой индикации состояния - только цвет кнопки

Примеры использования

• Управление пуском и остановкой асинхронного двигателя на конвейере
• Ручной контроль работы насосной станции в водопроводной системе
• Запуск и аварийная остановка шлифовального станка
• Локальное управление вентилятором в распределительном щите

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна свободно входить, но не болтаться
• Используйте резиновые прокладки вокруг отверстия, если панель тонкая - это снизит вибрацию
• Подбирайте кабели с достаточным сечением для нагрузки до 690 В - не забывайте про изоляцию
• При замене старой кнопки сверьте тип толкателя - выступающий цилиндрический тип требует минимального зазора спереди
• Для длительной службы избегайте частого нажатия с усилием - механизм без фиксации рассчитан на регулярную, но не ударную нагрузку
