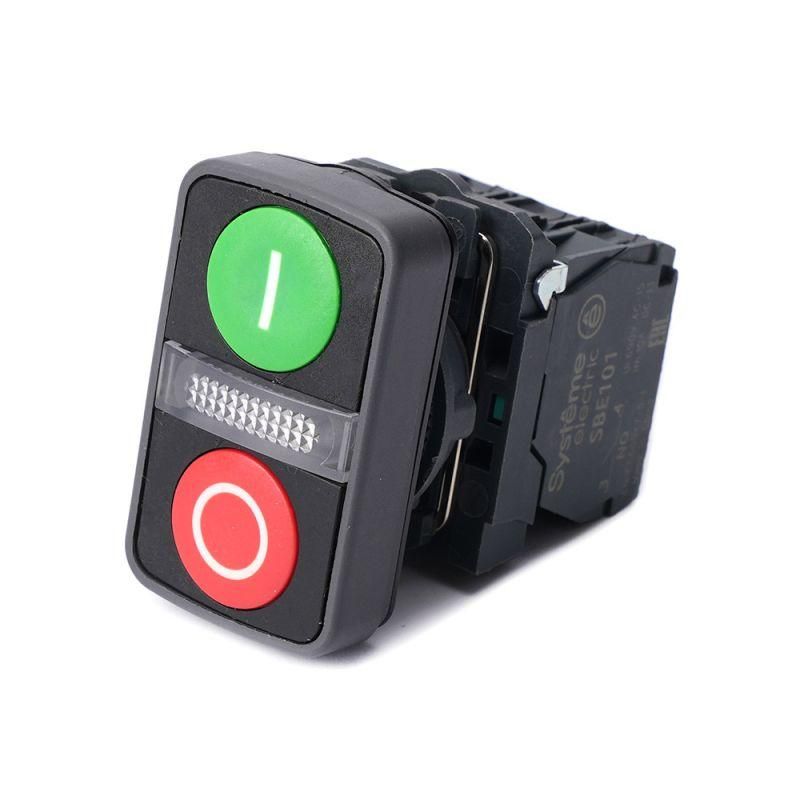

Кнопка двойная SB5 в сборе модуль 22мм зел."I"+сигнал. лампа+красн."О" пластик 230В AC 1НО+1НЗ SE SB5AW7A3741M5 APC

Кнопка двойная в сборе модуль 22мм с индикацией "I" и "О", пластик 230В AC 1НО+1НЗ SE - компактное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw7a3741m5 обеспечивают совместимость со стандартными решениями системы SB5.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс. Два отдельных толкателя с цветовой индикацией ("I" - зелёный, "О" - красный) позволяют одновременно контролировать два состояния - включено/выключено. Подходит для установки в щитах управления, станках, конвейерах, системах автоматизации и других промышленных устройствах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип механизма: самовозвратный (не фиксируется, возвращается в исходное положение после отпускания)
• Подсветка: LED, питание 230 В AC/DC - работает как с переменным, так и с постоянным током
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет толкателей: зелёный ("I") / красный ("О"), переднее кольцо - чёрное
• Форма линзы: прямоугольная
• Тип подключения: винтовые клеммы
• Материал корпуса: пластик
• Конструкция: высокая - увеличенная глубина для удобства монтажа в толстых панелях

Совместимость и монтаж

Кнопка предназначена для монтажа на лицевую панель через круглое отверстие диаметром 22,5 мм. Совместима с другими модулями серии SB5 - можно комбинировать с аналогичными кнопками, световыми сигналами и переключателями. Переднее кольцо обеспечивает плотную посадку и герметизацию. Для подключения используйте винтовые клеммы: провода до 2,5 мм2. Убедитесь, что толщина панели позволяет зафиксировать механизм - высокая конструкция требует достаточного пространства сзади.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной запылённости и влажности. Напряжение 230 В AC/DC соответствует стандартным сетям промышленного оборудования. Материалы корпуса и линз - термостойкий пластик, безопасный при длительной работе.

Преимущества

• Двойная функциональность: управление и визуальная индикация в одном корпусе
• LED-индикация - энергоэффективная, долговечная, яркая даже при ярком освещении
• Защита IP65 - надёжная работа в сложных средах (цеха, улица, пищевые производства)
• Унифицированная конструкция серии SB5 - легко заменить или расширить систему управления
• Чёткая цветовая кодировка: зелёный = вкл, красный = выкл - снижает риск ошибок оператора

Ограничения применения

• Не подходит для циклических нагрузок выше 100 000 срабатываний - не рассчитана на частое использование в автономных режимах
• Работает только при напряжении до 230 В; нельзя использовать в сетях 380 В или более
• Не имеет механической фиксации - не подходит для ситуаций, где требуется удержание в активном состоянии
• Переднее кольцо из пластика - менее устойчиво к химическим воздействиям, чем металлическое

Примеры использования

• Пульт управления станком: зелёная кнопка - “Пуск”, красная - “Стоп”
• Щит управления конвейером: индикация “Готово” (I) и “Авария” (О)
• Оборудование для мойки: кнопка с IP65 в зоне с брызгами воды
• Система освещения: включение/выключение с визуальным подтверждением

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,5 мм требует предварительного сверления с допуском +-0,2 мм
• Используйте кабель с жилами 0,5–2,5 мм2 для надёжного зажима в винтовых клеммах
• Не затягивайте винты слишком сильно - это повредит пластиковые контактные площадки
• При использовании в холодных помещениях (< –10 C) убедитесь, что материал линзы сохраняет эластичность
• Для обслуживания: отключите питание перед заменой лампы - хотя LED служит долго, при выходе из строя потребуется замена всего модуля
