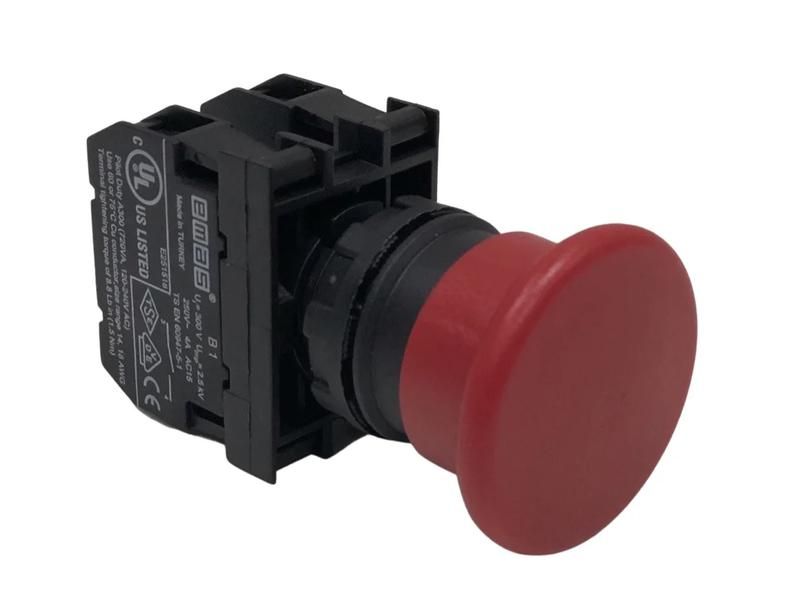

Кнопка "Грибок" 1НО+1НЗ без фиксации красн. EMAS B102MK

Кнопка нажимная 1 нормально открытый + 1 нормально закрытый контакт без фиксации красная от бренда EMAS (артикул b102mk) предназначена для ручного управления цепями управления, сигнализации и питания в промышленных системах. Её двухконтактная конструкция и яркая окраска обеспечивают надёжную визуальную идентификацию и гибкую интеграцию в панели управления.

Назначение и область применения

Кнопка используется для временного замыкания или размыкания электрических цепей при нажатии - без удержания в активном состоянии. Подходит для запуска, остановки, аварийной остановки и сигналов тревоги. Часто применяется в электрощитах, на станках, конвейерах, системах вентиляции и других устройствах промышленной автоматизации. Красный цвет соответствует стандартам безопасности для аварийных и экстренных команд.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип действия: без фиксации (возврат при отпускании)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения кабеля: 1,5–2,5 мм2
• Материал корпуса: поликарбонат (огнестойкий класс V0)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка устанавливается в стандартные отверстия диаметром 22 мм, типичные для промышленных панелей. Кабель подключается через зажимы с фиксацией - достаточно зачистить жилы на 8–10 мм и затянуть винты. Нет необходимости в специальных инструментах. Возможна установка в любом положении - горизонтальное, вертикальное или перевёрнутое. Для подсветки кнопки предусмотрено дополнительное подключение (не входит в базовую комплектацию).

Безопасность и стандарты

• Соответствует UL 508 (стандарт США для промышленного оборудования)
• Соответствует TS EN 60947-5-1 (международный стандарт для аппаратов управления)
• Соответствует VDE 0660 (немецкий стандарт для электрооборудования)
• Корпус выполнен из материала класса V0 - самозатухающий, не распространяет пламя

Преимущества

• Два типа контактов в одном устройстве - позволяет реализовать сложные логические схемы без дополнительных элементов
• Высокий механический и электрический ресурс - снижает необходимость замены в течение всего срока службы оборудования
• Минимальный нагрев даже при длительной работе - повышает надёжность в плотных щитах
• Пластиковый корпус из поликарбоната - устойчив к ударным нагрузкам и химическим воздействиям
• Цветовая маркировка (красный) обеспечивает быстрое распознавание в условиях шума и плохого освещения

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 исключает контакт с водой и паром
• Не рекомендовано использование при температурах ниже –5 C или выше +40 C - возможны отказы механизма или изменения характеристик материалов
• Подходит только для цепей до 4 А - нельзя использовать для управления мощными двигателями или нагревательными элементами без промежуточных реле
• Не имеет световой индикации в базовой комплектации - подсветка требует отдельного модуля и проводки

Примеры использования

• Аварийная остановка станка - красная кнопка с размыканием цепи питания
• Запуск конвейера - одновременно замыкается цепь стартера (НО) и размыкается цепь сигнала «остановка» (НЗ)
• Сигнал «готов к работе» - включение индикатора через НО-контакт после проверки всех условий
• Щит управления насосной станцией - управление включением/выключением с визуальным подтверждением

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение может перегреваться, большее - плохо войдёт в зажим
• Перед первым включением проверьте целостность контактов тестером - особенно важно при использовании в критических системах
• Не допускайте попадания металлической стружки или пыли внутрь - хотя IP50 защищает от внешней пыли, внутри щита она может вызвать замыкание
• Для долгой службы избегайте частых сверхбыстрых нажатий - предельная частота 3000 операций/час рассчитана на равномерную нагрузку
• Если нужна подсветка - выбирайте совместимые модули от EMAS, чтобы гарантировать соответствие по напряжению и физическому креплению
