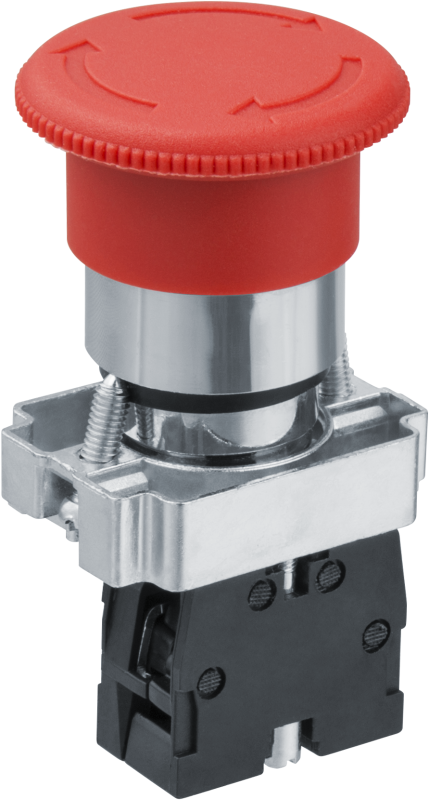

Кнопка "Грибок" 82 815 NBI-B-07 d22мм NC поворотн. с блокировкой NAVIGATOR 82815 24424

Кнопка NBI-B-07 от бренда Navigator - это поворотная грибовидная кнопка с блокировкой, нормально замкнутый контакт которой используется для аварийной остановки оборудования. Артикул 24424 и 82815 соответствуют одной модели, подходящей для монтажа на панели управления в промышленных условиях.

Назначение и область применения

Кнопка NBI-B-07 применяется для экстренной остановки машин и механизмов. Её используют в системах управления станков, конвейеров, насосов, вентиляционных установок и других промышленных объектах. Кнопка активируется при необходимости немедленного отключения питания - после нажатия она остаётся в зафиксированном положении, пока не будет повернута для освобождения. Подходит для установки в щитах, пультах и шкафах управления.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип контакта: нормально замкнутый (NC) - один контакт
• Максимальное рабочее напряжение: 660 В переменного тока (50 Гц), 400 В постоянного тока
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Рабочая температура: от -25 C до +55 C
• Цвет корпуса: красный
• Конструкция: грибовидная, с поворотной блокировкой
• Количество постов: 1
• Способ монтажа: через отверстие в лицевой панели

Совместимость и монтаж

Кнопка NBI-B-07 устанавливается в панель с круглым отверстием диаметром 22 мм. Для монтажа достаточно продеть выводы проводов через заднюю часть корпуса и закрепить её с помощью фиксирующего кольца. Благодаря простому креплению, замена или установка занимает несколько минут. Убедитесь, что толщина панели позволяет плотно зафиксировать кнопку - рекомендованная толщина от 1 до 6 мм. Монтаж на металлических, пластиковых или композитных поверхностях допустим.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам управления промышленного оборудования. Стандарт IP40 обеспечивает защиту от доступа к опасным частям посторонними предметами (например, отвертками или проволокой), но не защищает от влаги. Поэтому применение в сырых помещениях, на улице или в зонах с мойкой запрещено. Красный цвет соответствует международному стандарту для аварийных остановок.

Преимущества

• Быстрая установка и снятие - фиксация осуществляется одним кольцом без инструментов
• Устойчивость к механическим воздействиям благодаря прочной грибовидной форме
• Надёжная блокировка после нажатия - предотвращает случайное включение
• Широкий температурный диапазон - работает в холодных цехах и жарких помещениях

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от брызг и пара
• Не подходит для частых операций включения/выключения - это аварийный элемент, а не обычный выключатель
• Имеет только один нормально замкнутый контакт - нельзя использовать для сложных схем с несколькими состояниями
• Не имеет световой индикации - состояние кнопки определяется визуально и по положению толкателя

Примеры использования

• Аварийная остановка на линии сборки
• Выключение насосной станции при утечке
• Экстренный стоп на конвейере с высокой нагрузкой
• Пост управления в цехе с металлообработкой

Практические советы

• Выбирайте место установки так, чтобы кнопка была легко доступна даже при наличии препятствий - например, рядом с выходом из зоны опасности
• Проверьте толщину панели перед монтажом - слишком тонкая панель может деформироваться, а слишком толстая - помешать фиксации
• Подключайте только к цепям управления, а не к силовым - кнопка рассчитана на малые токи, хотя и работает при высоких напряжениях
• Периодически проверяйте свободное вращение толкателя - при попадании пыли или масла возможна потеря блокировки
• Для совмещения с другими кнопками используйте стандартную серию NBI-B - все элементы этой серии имеют единый шаг и форму крепления
