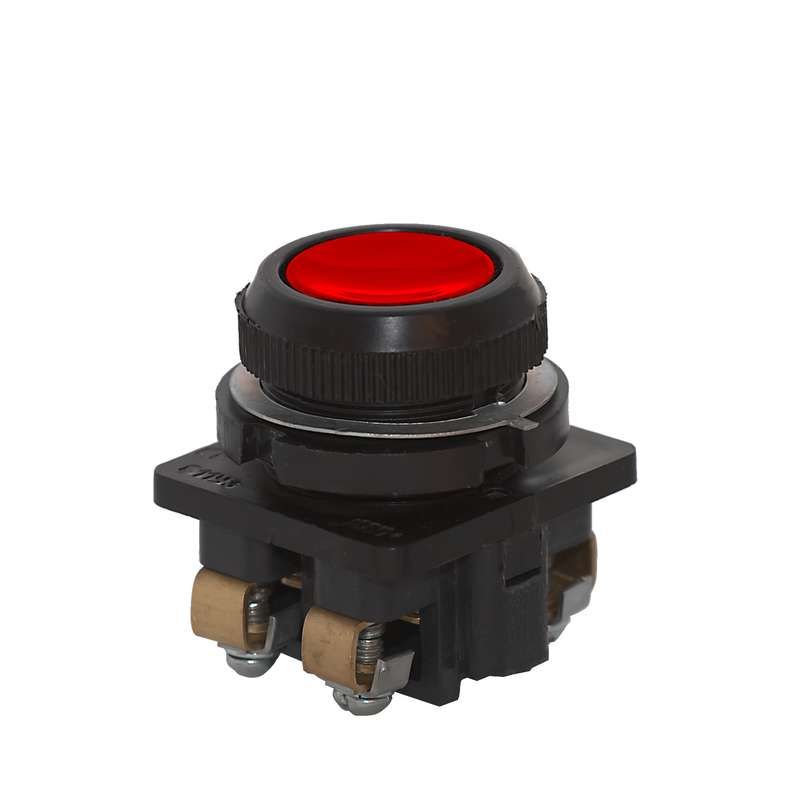

Кнопка КЕ-011 исп. 2 "Стоп" красн. Электродеталь КЕ-011.2.К Воронеж

Кнопка КЕ-011 исп. 2 «Стоп» красная - электродеталь для аварийного отключения цепей управления, предназначенная для встраивания в панели оборудования. Бренд Электродеталь Воронеж, артикул ке-011.2.к.

Назначение и область применения

Кнопка КЕ-011 исп. 2 «Стоп» красная используется как аварийный выключатель в системах управления. Её основная задача - быстрое отключение питания или сигнала на оборудовании в случае опасности. Подходит для установки на щитах, пультах и корпусах станков, конвейеров, насосов и других промышленных устройств. Применяется в цепях постоянного и переменного тока до низких напряжений, где требуется надёжное механическое управление.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2 - при нажатии кнопки они размыкаются, прекращая ток в управляющей цепи;
• Количество нормально разомкнутых (НО) контактов: 2 - при нажатии замыкаются, могут использоваться для сигналов или блокировок;
• Диаметр отверстия для монтажа: 30,5 мм - требует точной подготовки отверстия в панели;
• Высота изделия: 11 мм - компактная форма, не выступает за поверхность панели;
• Степень защиты IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды и пыли; не предназначена для влажных или запылённых сред;
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2;
• Цвет: красный - соответствует стандарту для аварийных кнопок;
• Подсветка: отсутствует - не имеет индикации состояния.

Совместимость и монтаж

Кнопка КЕ-011 исп. 2 «Стоп» красная монтируется встраиваемым способом. Для установки необходимо просверлить в панели отверстие диаметром 30,5 мм. После вставки фиксируется с помощью штатного крепления внутри корпуса. Винтовые зажимы позволяют подключить провода вручную - без специальных инструментов. Убедитесь, что толщина панели позволяет плотно закрепить кнопку без люфта. Монтаж допускается только в сухих помещениях из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям к аварийным кнопкам по ГОСТ Р 50030.5.1 и IEC 60947-5-1. Цвет красный и функция «Стоп» выполнены в соответствии с международными нормами безопасности. Отсутствие подсветки не влияет на безопасность, но требует внимания оператора при работе в условиях слабой освещённости.

Преимущества

• Чёткая двухпозиционная работа: два НЗ и два НО контакта обеспечивают гибкую схему управления;
• Механическая надёжность: простая конструкция без электроники снижает риск отказа;
• Универсальное винтовое присоединение: совместимо с большинством типов проводов в контрольных цепях;
• Компактность: малая высота (11 мм) позволяет использовать в ограниченном пространстве.

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP40 не обеспечивает герметичность;
• Не подходит для мест с частым воздействием брызг, пара или моющих средств;
• Отсутствие подсветки делает её трудно различимой в темноте - рекомендуется дополнительное освещение панели;
• Не рассчитана на высокие токи - предназначена исключительно для цепей управления, а не силовых нагрузок.

Примеры использования

• Аварийная остановка станка ЧПУ на заводе;
• Остановка конвейера в логистическом комплексе;
• Выключение насосной группы в системе водоснабжения;
• Кнопка экстренного отключения в пульте управления лифтом или эскалатором.

Практические советы

• Перед монтажом проверьте глубину отверстия - кнопка должна полностью войти, не задевая внутренние элементы панели;
• Используйте провода с жилами не более 2,5 мм2 - большие сечения плохо фиксируются в винтовых зажимах;
• При подключении двойных контактов (2 НЗ + 2 НО) составьте схему, чтобы не перепутать цепи управления и сигнализации;
• Регулярно проверяйте контактную группу - при частом использовании возможен окисление контактов, особенно в условиях колебаний температуры;
• Для работы в условиях плохой видимости добавьте рядом с кнопкой КЕ-011 исп. 2 «Стоп» красная световой указатель или контрастную рамку.
