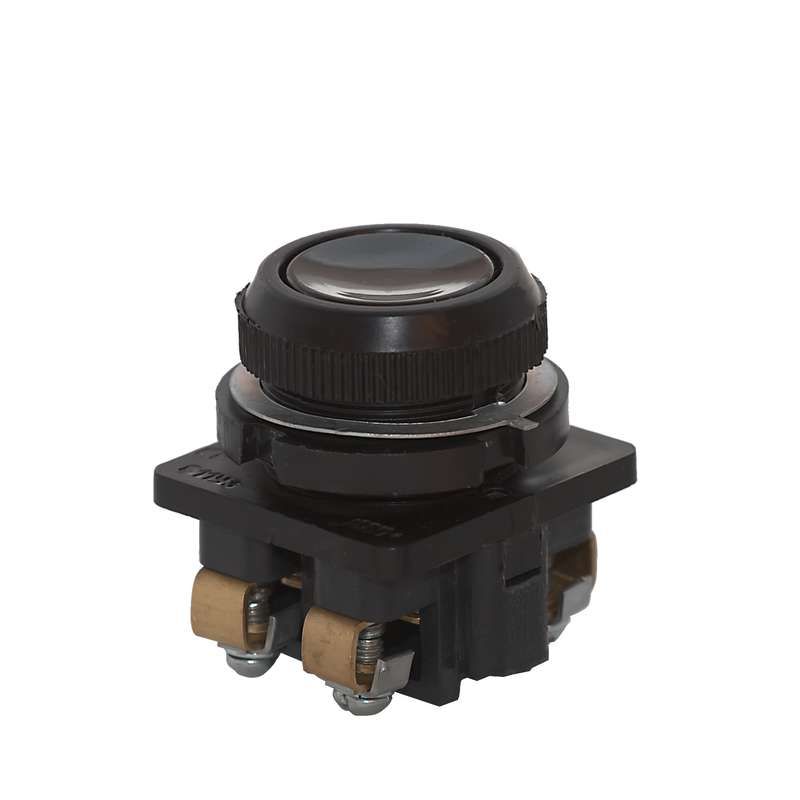

Кнопка нажимная КЕ-011 исп. 2, 1 пост, 2НО/2НЗ, IP40 Электродеталь Воронеж КЕ-011.2.Ч

Кнопка нажимная КЕ-011 исполнение 2 "Пуск" черная - это устройство для ручного управления цепями управления в промышленном оборудовании. Бренд Электродеталь Воронеж выпускает эту модель с серийным артикулом ке-011.2.ч, она подходит для частого включения/выключения, имеет компактную плоскую форму и стандартный монтажный размер.

Назначение и область применения

Кнопка нажимная КЕ-011 исполнение 2 "Пуск" черная используется для запуска оборудования через управление электромагнитными пускателями, реле или контроллерами. Подходит для систем автоматизации, где требуется однократное включение без фиксации положения. Применяется на станках, конвейерах, насосных станциях, вентиляционных системах и других объектах с пультом управления.

Технические характеристики

• Напряжение питания лампы: 220 В - для подсветки кнопки;
• Рабочее напряжение цепи управления: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока; минимальное рабочее напряжение - 24 В;
• Максимальный ток: 10 А - допустимый ток через контакты;
• Количество контактов: 2 нормально разомкнутых (НО) и 2 нормально замкнутых (НЗ);
• Управление: с самовозвратом, без фиксации - после нажатия кнопка возвращается в исходное положение;
• Степень защиты: IP40 - защищает от твердых предметов более 1 мм, но не от воды;
• Диаметр отверстия для монтажа: 30,5 мм - совпадает с типовым размером для панелей управления;
• Высота выступающей части: 11 мм - низкий профиль, не мешает при установке в плотные корпуса;
• Цвет: черный - контрастный, хорошо виден на светлых панелях;
• Конструкция: плоская с фронтальным кольцом - обеспечивает герметичность и жесткую фиксацию;
• Количество постов: один - одиночная кнопка, не составная;
• Максимальная частота включений: 1200 раз в час - подходит для интенсивного режима работы;
• Рабочий температурный диапазон: от –40 C до +40 C;
• Влажность: до 90 % при +20 C, до 50 % при +40 C;
• Высота установки: до 2000 метров над уровнем моря.

Совместимость и монтаж

Кнопка нажимная КЕ-011 исполнение 2 "Пуск" черная монтируется в панели с круглым отверстием диаметром 30,5 мм. Установка осуществляется через фронтальное кольцо, которое зажимается снаружи. Для надежного крепления рекомендуется использовать шайбы и гайки, входящие в комплект. Кабель подводится к контактам снизу - провода можно подключать к двум НО и двум НЗ группам. Совместима со всеми стандартными клеммниками и кабелями сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки и тестера для проверки контактов.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам управления в промышленных системах. Отсутствие защиты от брызг (IP40) делает её непригодной для открытых площадок или мест с повышенной влажностью. Работает в не взрывоопасной среде - не применяется в зонах с горючими газами, пылью или паром. Максимальная частота включений (1200/час) предотвращает перегрев и механический износ.

Преимущества

• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные схемы управления без внешних реле;
• Фронтальное кольцо повышает прочность крепления и снижает риск случайного выпадения;
• Плоская форма удобна для установки в ограниченном пространстве;
• Поддержка широкого диапазона напряжений (24–660 В) - универсальность для разных систем;
• Чёрный цвет кнопки легко сочетается с большинством панелей управления.

Ограничения применения

• Не подходит для установки во влажных помещениях, на улице или в зонах с возможным попаданием жидкости - степень защиты IP40 не предусматривает защиту от воды;
• Не предназначен для силовых цепей выше 10 А - для больших нагрузок нужен пускатель;
• Не работает в взрывоопасных зонах (не имеет взрывозащиты);
• Ограниченная частота включений - свыше 1200 раз в час может привести к быстрому выходу из строя;
• Требуется точное соблюдение диаметра отверстия 30,5 мм - использование другого размера нарушает герметичность и надежность крепления.

Примеры использования

• Кнопка “Пуск” на пульте управления токарным станком - активирует двигатель через магнитный пускатель;
• Запуск конвейера в пищевой промышленности - сигнал подается на PLC через НО-контакты;
• Автоматический контроль вентилятора в HVAC-системе - кнопка включает реле, используя НЗ-контакт для сигнала “останов”;
• Пульт аварийного старта насоса в водоснабжении - оператор нажимает кнопку, система получает импульс на включение.

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 30,5 мм, иначе кнопка будет болтаться или не войдет;
• Используйте кабели с медными жилами сечением 0,75–2,5 мм2 - слишком толстые провода не поместятся в клеммы;
• При подключении убедитесь, что НО и НЗ контакты не перепутаны - это влияет на логику работы системы;
• Если кнопка используется в системе с PLC, подключите ее через оптопару или реле для защиты платы от скачков напряжения;
• Для длительной службы избегайте частых ударов по кнопке - даже с самовозвратом механизм имеет ограниченный ресурс;
• Проверяйте целостность подсветки - если лампа не горит, возможно, перегорела или нарушен контакт на 220 В.
