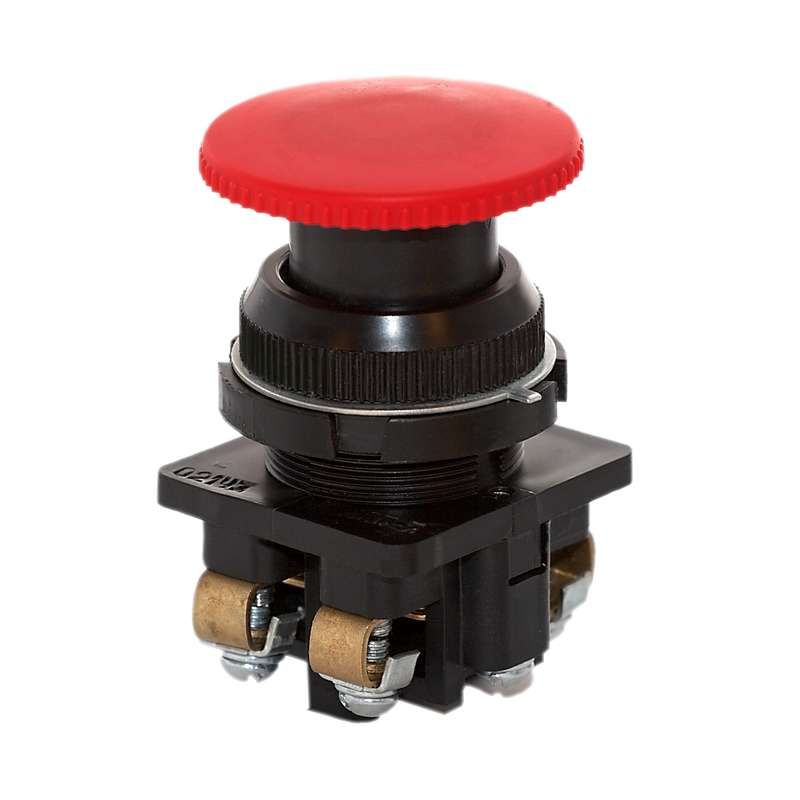

Кнопка КЕ-021 исп. 2 "Стоп" красн. гриб. Электродеталь КЕ-021.2.К Воронеж

Кнопка аварийного отключения КЕ-021 исполнение 2 красная грибовидная — это надёжное устройство для экстренного отключения оборудования в промышленных системах управления. Бренд Электродеталь Воронеж выпускает эту модель как часть серийной линейки кнопочных аппаратов, предназначенную для работы в жестких условиях производства. Артикул КЕ-021.2.К соответствует требованиям ГОСТ и используется там, где важна быстрая реакция и гарантированное отключение.

Назначение и область применения

Кнопка аварийного отключения КЕ-021 исполнение 2 красная грибовидная применяется для немедленного прекращения работы оборудования в случае опасности. Она встроена в системы управления станков, прессов, конвейеров, насосных установок и других производственных механизмов. Подходит как для стационарных, так и для перемещаемых участков линии. Обеспечивает безопасность персонала за счёт ярко выраженной формы и механического возврата после нажатия.

Технические характеристики

• Количество НЗ (нормально замкнутых) контактов: 2
• Количество НО (нормально разомкнутых) контактов: 2
• Рабочее напряжение: от 24 В до 230 В (переменный и постоянный ток)
• Номинальный ток: 10 А
• Степень защиты IP40 — защита от предметов крупнее 1 мм, но не от воды
• Температурный диапазон: от –40 °C до +40 °C
• Максимальная влажность: 90% при 20 °C, 50% при 40 °C
• Высота эксплуатации: до 2000 метров над уровнем моря
• Диаметр отверстия для монтажа: 30,5 мм
• Тип присоединения проводов: винтовые зажимы
• Механизм: без самоблокировки, автоматический возврат

Совместимость и монтаж

Кнопка аварийного отключения КЕ-021 исполнение 2 красная грибовидная имеет встраиваемую конструкцию. Для установки требуется подготовить круглое отверстие диаметром 30,5 мм — совпадает с типовым размером для таких устройств. Монтаж выполняется через фланец корпуса, который фиксируется в панели болтом или зажимом (не в комплекте). Присоединение вспомогательных цепей происходит через винтовые клеммы — удобно для многожильных и одножильных проводов сечением до 2,5 мм². Перед подключением проверьте соответствие полярности и наличие питания в цепи управления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для кнопок аварийного отключения. Конструкция гарантирует отказоустойчивость при случайном воздействии и исключает ложное срабатывание. Однако степень защиты IP40 не допускает использование в условиях повышенной влажности, брызг или мойки — для таких задач требуются модели с IP65/IP67.

Преимущества

• Чёткая визуальная идентификация благодаря красному цвету и грибовидной форме — легко найти даже в условиях плохого освещения
• Автоматический возврат после нажатия — предотвращает забывчивость оператора
• Две пары контактов позволяют использовать её в сложных схемах безопасности — например, для последовательного отключения нескольких контуров
• Широкий диапазон рабочих температур делает её пригодной для холодных цехов и открытых площадок
• Унифицированная конструкция — совместима с большинством стандартных панелей и шасси

Ограничения применения

• Не применять во взрывоопасных зонах — отсутствует взрывозащита
• Не использовать в местах с постоянным попаданием воды, масла или агрессивных жидкостей — IP40 недостаточен
• Не рекомендовано для частого циклического использования — рассчитана на аварийные ситуации, а не на регулярное управление
• Максимальный ток 10 А — нельзя подключать нагрузки свыше этого значения (например, мощные двигатели напрямую)
• Не подходят для установки в помещениях с конденсацией влаги при температуре ниже –10 °C — возможна коррозия контактов

Примеры использования

• На прессах и кузнечно-штамповочном оборудовании — для мгновенной остановки при захвате рук
• На конвейерах пищевых производств — как точка экстренного отключения в зоне обслуживания
• На станках ЧПУ — в связке с реле безопасности для отключения питания силовой части
• На химическом оборудовании — в качестве внешнего сигнала остановки при утечке веществ

Практические советы

• Перед установкой проверьте глубину отверстия — корпус КЕ-021.2.К должен полностью войти, чтобы фланец плотно прилегал к поверхности
• Подключайте контакты согласно схеме: НЗ используются для размыкания цепи питания, НО — для запуска сигналов тревоги или блокировок
• Не затягивайте винты слишком сильно — можно повредить пластиковую оболочку клеммника
• Проверяйте работоспособность кнопки ежемесячно — особенно в критически важных системах
• Замените изделие при появлении люфта в рычаге, залипании контактов или потере упругости возвратного механизма
