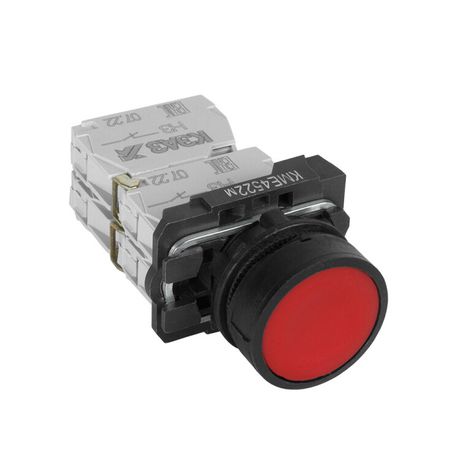

Кнопка КМЕ4522м-красный-2но+2нз-цилиндр-IP54 | 293182 КЭАЗ

Кнопка нажимная красная 2 нормально-открытых + 2 нормально-закрытых контакта цилиндр IP54 от КЭАЗ (артикул 293182) - это надёжный выключатель для управления электрическими цепями в промышленном оборудовании. Устройство сочетает два замыкающих и два размыкающих контакта в одном корпусе, что позволяет управлять несколькими функциями одним нажатием.

Назначение и область применения

Кнопка нажимная красная 2 нормально-открытых + 2 нормально-закрытых контакта цилиндр IP54 используется для ручного управления электрическими цепями управления - например, запуска, остановки или изменения режима работы оборудования. Подходит для установки на панели станков, конвейеров, насосных систем, автоматических линий и других устройств, где требуется быстрый доступ к управлению. Цвет красной кнопки соответствует стандарту безопасности: она обозначает аварийную остановку или критическое действие.

Технические характеристики

• Тип устройства: кнопочный выключатель с пружинно-возвратным механизмом (не фиксируется в нажатом положении)
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Рабочее напряжение: до 690 В переменного тока (50/60 Гц) или до 440 В постоянного тока
• Степень защиты: IP54 - защищена от пыли (ограниченный проникновение) и брызг воды из любого направления
• Диаметр монтажного отверстия: 23 мм
• Форма толкателя: цилиндрический
• Форма кнопки: плоская
• Подключение: винтовые зажимы для проводов
• Конструкция линзы: круглая
• Переднее кольцо: металлическое, чёрного цвета
• Количество постов: один (все контакты расположены в едином корпусе)

Совместимость и монтаж

Кнопка нажимная красная 2 нормально-открытых + 2 нормально-закрытых контакта цилиндр IP54 монтируется на лицевую панель через отверстие диаметром 23 мм. Для установки необходимо просверлить отверстие точно по размеру - допуск минимальный, чтобы обеспечить герметичность и прочность крепления. Передние кольцо плотно фиксирует устройство и предотвращает люфт. Монтаж выполняется без инструментов: после вставки кнопки в отверстие достаточно завинтить фиксирующую гайку сзади. Совместима с панелями из стали, алюминия, пластика толщиной до 6–8 мм. Не требует внешних креплений или адаптеров.

Безопасность и стандарты

Устройство соответствует требованиям к кнопкам управления в промышленных системах. Красный цвет кнопки и её плоская форма соответствуют международным рекомендациям по обозначению аварийных остановок. Степень защиты IP54 делает её пригодной для использования в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости - например, на пищевых производствах, в механических цехах или на объектах с мойкой оборудования. Соответствие заявленному напряжению гарантирует безопасную работу в сетях до 690 В.

Преимущества

• Интегрированные четыре контакта позволяют управлять двумя различными цепями одновременно - снижает количество элементов на панели
• Металлическое переднее кольцо повышает долговечность и устойчивость к механическому воздействию
• Пружинно-возвратный механизм обеспечивает точное и быстрое возвращение в исходное состояние
• Винтовое подключение удобно для многожильных и одножильных проводов, легко проверяется и обслуживается
• Компактный размер и единый пост упрощают компоновку панели управления

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в воду или высокого давления - IP54 недостаточно для наружного монтажа под дождём
• Не имеет фиксации в нажатом состоянии; для длительного включения нужен другой тип кнопки (например, с фиксацией)
• Напряжение выше 690 В переменного тока или 440 В постоянного тока недопустимо - риск пробоя изоляции
• Не совместим с отверстиями меньше 23 мм - попытки установки в меньшее отверстие повредят корпус

Примеры использования

• Остановка станка: одна пара контактов отключает двигатель, вторая - активирует сигнализацию
• Реверсивный пуск: НО контакты используются для старта в одну сторону, НЗ - для остановки и блокировки противоположного направления
• Автоматическая линия: кнопка служит для ручного ввода оператора в процесс - например, сброс ошибки или переход в сервисный режим
• Щит управления: вместо двух отдельных кнопок применяется одна - экономия места и упрощение wiring

Практические советы

• При монтаже используйте шаблон для сверления - отклонение более чем 0,5 мм может затруднить установку или нарушить герметичность
• Проверьте сечение провода: винтовые зажимы рассчитаны на медные жилы 0,5–2,5 мм2 - большие провода потребуют предварительной опрессовки
• Для условий с частыми вибрациями дополнительно закрепите провода хомутами рядом с контактами
• При использовании в цепях с катушками реле или соленоидов убедитесь, что нагрузка не превышает коммутируемую мощность контактов
• Кнопка КЭАЗ 293182 совместима с другими изделиями серии КМЕ - можно собирать унифицированные панели с аналогичными элементами
