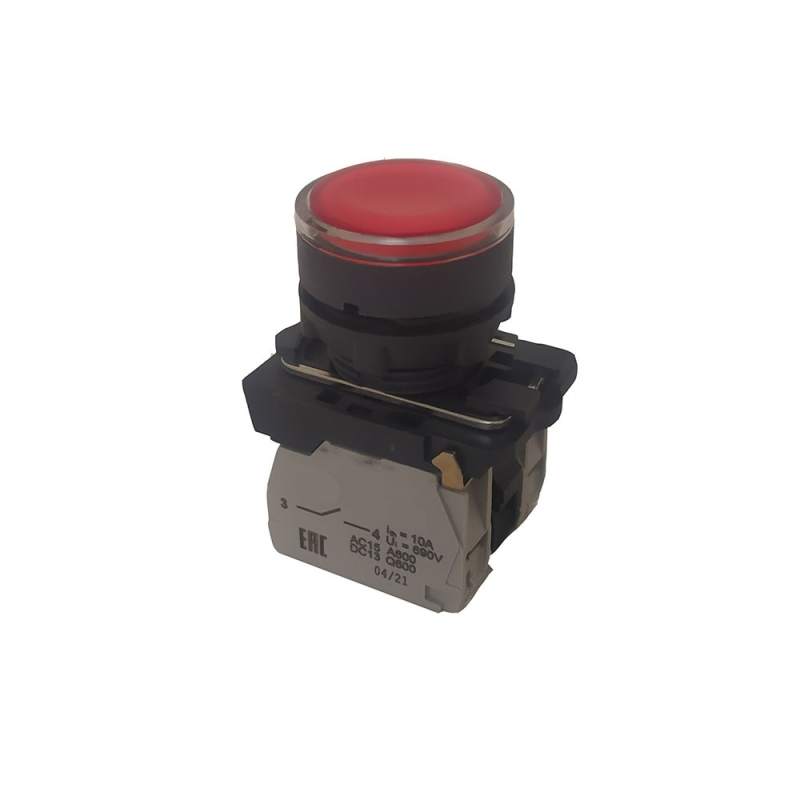

Кнопка КМЕ4610мЛ-24В-красный-1но+0нз-цилиндр-индикатор-IP65| 285874 | КЭАЗ

Кнопка КМЕ4610мЛ 24В красный 1 нормально открытый + 0 нормально закрытых цилиндр индикатор IP65 - это компактный кнопочный выключатель с индикацией состояния, предназначенный для управления оборудованием на панелях управления. Бренд КЭАЗ и артикул 285874 указывают на серию устройств подачи команд и сигналов, надёжно зарекомендовавшую себя в промышленной автоматизации.

Назначение и область применения

Кнопка КМЕ4610мЛ используется для ручного запуска, остановки или подачи команд в системах автоматического управления. Подходит для установки на панели станков, конвейеров, насосных станций и другого оборудования, где требуется визуальный контроль состояния. Индикатор в виде светодиода позволяет сразу определить, активна ли кнопка - особенно важно в условиях плохого освещения или высокой нагрузки на оператора.

Технические характеристики

• Тип устройства: кнопочный выключатель с самовозвратом
• Рабочее напряжение: до 690 В AC/DC (номинальное - 660 В AC, частота 50/60 Гц)
• Контакты: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Индикация: да, встроенная LED-лампа, питание 24 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип толкателя: цилиндрический, плоская поверхность
• Цвет: красная кнопка, чёрное переднее кольцо
• Способ подключения: винтовые зажимы
• Габариты: 23×23×22,3 мм
• Количество постов: один
• Конструкция линзы: круглая, равномерно рассеивает свет

Совместимость и монтаж

Кнопка КМЕ4610мЛ устанавливается через отверстие в лицевой панели диаметром 22–23 мм. Переднее кольцо фиксирует корпус и обеспечивает герметичность. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Учитывайте, что индикатор требует отдельного питания 24 В - он не работает от основного сигнального контура. Монтаж возможен в любых положениях, но рекомендуется избегать прямого попадания брызг сверху.

Безопасность и стандарты

Кнопка соответствует требованиям к защите IP65, что делает её пригодной для работы в помещениях с повышенной влажностью, пылью или периодической мойкой. Применяется в соответствии с международными стандартами IEC 60947-5-1 для кнопочных аппаратов. Напряжение 690 В допускает использование в сетях до 660 В AC, что покрывает большинство промышленных систем.

Преимущества

• Компактный размер - легко встраивается даже в плотно укомплектованные панели
• Яркая красная индикация повышает узнаваемость и безопасность операций
• Защита IP65 снижает риск отказа в агрессивных средах
• Цилиндрический толкатель удобен для нажатия рукой или с помощью рычага
• Фирменная сборка КЭАЗ гарантирует долгий срок службы и стабильную коммутацию

Ограничения применения

• Не предназначен для частого импульсного включения - длительные циклы могут снизить срок службы контактов
• Индикатор требует внешнего источника 24 В; нельзя использовать его как самостоятельный элемент управления
• Нет встроенных механических замков - не подходит для функций “блокировка” или “фиксация”
• Максимальное напряжение 690 В - не применяется в высоковольтных сетях выше этого значения

Примеры использования

• Кнопка старта на пульте управления конвейером - красный цвет и индикация позволяют отличить её от аварийных кнопок
• Подключение к PLC в качестве входного сигнала - НО контакт замыкается при нажатии, подаётся сигнал 24 В на индикатор
• Аварийный сброс на гидравлическом прессе - благодаря IP65 можно мыть панель без риска повреждения
• Пульт управления насосной станцией в цехе с высокой влажностью

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус имеет высоту 22,3 мм, не забудьте про место для проводов внутри панели
• При подключении индикатора используйте отдельный источник 24 В постоянного тока - переменный ток может вызвать мерцание
• Не затягивайте винты слишком сильно - это может повредить пластиковую оболочку
• Для многократного использования в циклических процессах рассмотрите возможность параллельного подключения реле - чтобы снизить нагрузку на контакты кнопки
• Если нужна защита от случайного нажатия - используйте прозрачный колпачок или защитный кожух, совместимый с формой цилиндрического толкателя
