Кнопка КМЕ4622мЛ-24В-белый-2но+2нз-цилиндр-индикатор-IP65| 293183 | КЭАЗ

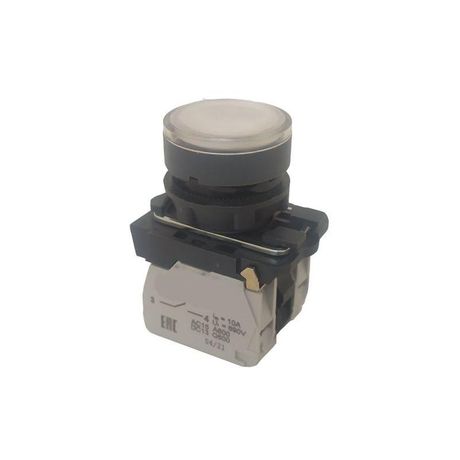

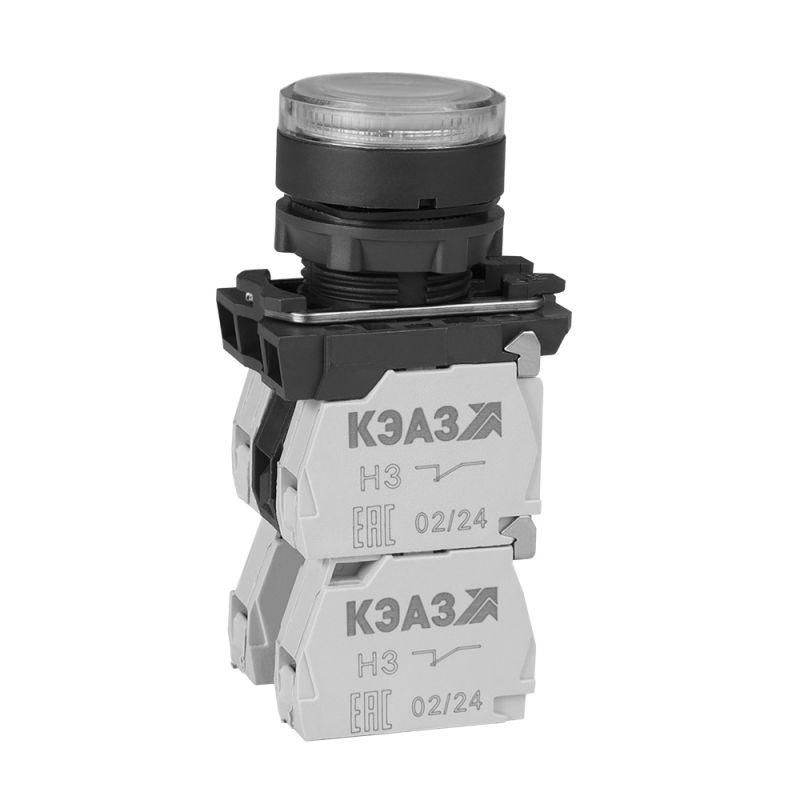

Кнопка КМЕ4622мЛ 24В белый 2 нормально открытых + 2 нормально закрытых контакта цилиндр индикатор IP65 - это компактный кнопочный выключатель с индикацией состояния, предназначенный для управления оборудованием в условиях запыленной или влажной среды. Бренд КЭАЗ и артикул 293183 указывают на серию КМЕ, известную надежностью в промышленной автоматизации.

Назначение и область применения

Кнопка КМЕ4622мЛ используется для ручного управления электрическими цепями в системах автоматизации: пуск, останов, сброс аварийных ситуаций. Подходит для установки на панели оборудования, где требуется визуальный контроль состояния - например, на станках, конвейерах, насосных станциях, линиях упаковки. Индикатор позволяет сразу определить, активна ли кнопка, даже при слабом освещении.

Технические характеристики

• Тип изделия: кнопочный выключатель с пружинно-возвратным механизмом
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Рабочее напряжение: до 690 В AC/DC
• Частота: 50/60 Гц
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 23 мм
• Тип толкателя: цилиндрический, плоская поверхность
• Цвет кнопки: белый; цвет переднего кольца: черный
• Тип подключения: винтовые зажимы для проводов
• Количество постов: один (одиночная кнопка)
• Индикация: да, светодиодная линза круглой формы

Совместимость и монтаж

Кнопка КМЕ4622мЛ монтируется на лицевую панель через отверстие диаметром 23 мм. Устанавливается с помощью фланца и фиксируется гайкой сзади. Переднее черное кольцо обеспечивает герметичность и эстетичный контраст с белой кнопкой. Для подключения используются винтовые клеммы - подходят медные провода сечением до 2,5 мм2. Совместима с любыми устройствами, работающими на напряжении до 690 В AC/DC. Не требует внешнего питания для индикатора - светится за счет проходящего через контакты тока.

Безопасность и стандарты

Соответствует требованиям к промышленному оборудованию по степени защиты IP65. Применяется в соответствии с ГОСТ Р МЭК 60947-5-1. Конструкция исключает случайное включение благодаря пружинному возврату. Работает в температурном диапазоне, типичном для промышленных помещений - от -25C до +55C (по данным серии КМЕ).

Преимущества

• Четкая визуальная индикация - белая кнопка с подсветкой легко заметна в любой обстановке
• Устойчивость к пыли и брызгам воды - идеальна для цехов, пищевой, химической промышленности
• Четыре контакта в одном корпусе - позволяют одновременно коммутировать две цепи (например, включение и сигнализация)
• Простая замена - совместима с другими моделями КМЕ по размеру посадочного места
• Надежный винтовой контакт - минимизирует риск ослабления соединения при вибрации

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Индикатор работает только при наличии нагрузки - не светится при отключенном питании
• Максимальное напряжение 690 В - нельзя использовать в высоковольтных сетях выше этого значения
• Не рассчитана на постоянное нажатие - длительная фиксация возможна только при условии соответствия тепловому режиму

Примеры использования

• Пуск и останов конвейера: одна пара контактов включает двигатель, вторая - включает сигнальную лампу
• Аварийная остановка станка: кнопка с индикацией показывает, что система заблокирована
• Контрольный пункт на линии: оператор видит, что кнопка была нажата, и система получила команду
• Шкаф управления: сочетание двух НО и двух НЗ позволяет реализовать интерlocks без дополнительных реле

Практические советы

• Перед монтажом проверьте глубину панели - задняя часть кнопки выступает на 30–40 мм
• При подключении используйте кабель с жесткой изоляцией - мягкие провода могут деформироваться при затяжке винтов
• Если индикатор не горит, проверьте целостность цепи и наличие нагрузки - он не является самостоятельным источником света
• Для многократного использования в вибрационных средах рекомендуется применять антивибрационные прокладки под панель
• Кнопка КМЕ4622мЛ совпадает по габаритам с аналогами других производителей - можно менять без изменения отверстия
