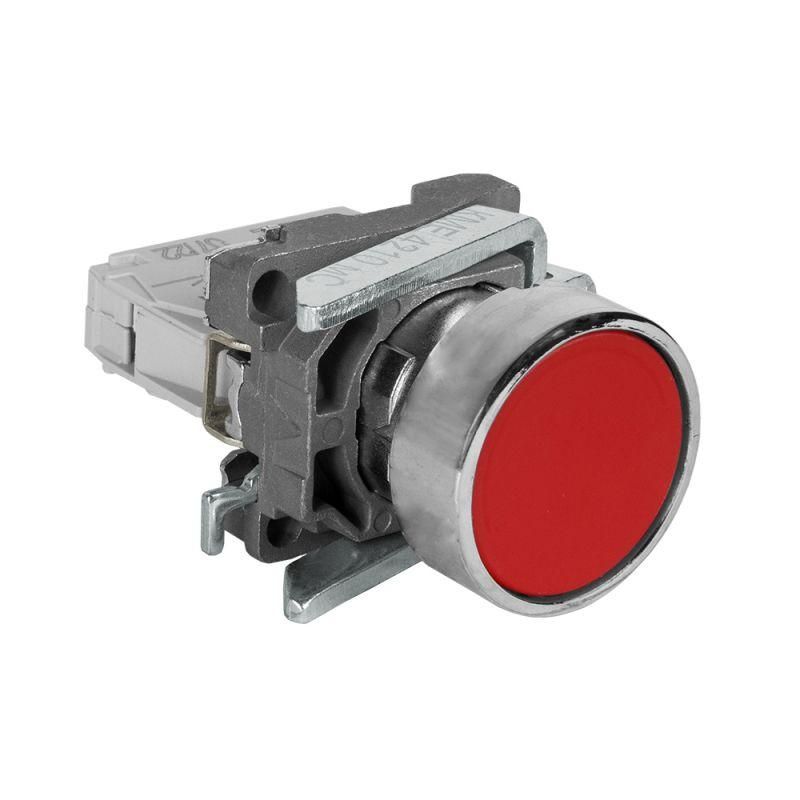

Кнопка КМЕ4511мС-красный-1но+1нз-цилиндр-IP54 | 354448 КЭАЗ

Кнопка КМЕ4511мС красный 1 нормально открытый + 1 нормально закрытый цилиндр IP54 - это компактное устройство для управления электрическими цепями в системах автоматизации. Бренд КЭАЗ обеспечивает надежность и соответствие промышленным стандартам, а артикул 354448 позволяет точно идентифицировать модель при заказе и замене.

Назначение и область применения

Кнопка КМЕ4511мС используется для ручного управления электрическими цепями управления - например, запуска, остановки или изменения режима работы оборудования. Подходит для установки в щитах, на пультах управления и на самих машинах. Применяется в промышленной автоматизации: на станках, конвейерах, насосных станциях, вентиляционных системах. Работает с переменным током до 690 В и частотой 50 Гц, а также с постоянным током до 440 В.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Напряжение: до 690 В AC / до 440 В DC
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды с любого направления
• Механизм: самовозврат (без фиксации) - кнопка возвращается в исходное положение после отпускания
• Толкатель: цилиндрический, плоский - удобен для нажатия пальцем или легкого воздействия рычагом
• Способ подключения: винтовые зажимы - совместим с проводами до 2,5 мм2
• Габариты: 22,3 × 22,3 × 22,3 мм - компактный формат для плотной компоновки
• Переднее кольцо: металлическое, черное - усиливает прочность и эстетику монтажа
• Количество постов: 1 - одиночная кнопка, не составная

Совместимость и монтаж

Кнопка КМЕ4511мС монтируется на винты через отверстие диаметром 22 мм - соответствует стандартному креплению для кнопочных постов. Устанавливается в панель, крышку щита или корпус оборудования. Для правильной установки проверьте толщину панели: она должна позволять плотно затянуть гайки сзади. Передние кольцо из металла предотвращает деформацию при затяжке. Совместима с другими элементами серии КМЕ: можно использовать в паре с сигнальными лампами или другими кнопками в одном корпусе.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для промышленного оборудования. Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной запыленности и возможных брызг воды - например, на заводах, в цехах с мойкой оборудования. Отсутствие фиксации исключает случайное длительное включение. Производитель КЭАЗ соблюдает ГОСТ Р МЭК 60947-5-1.

Преимущества

• Комбинированные контакты (НО+НЗ) позволяют управлять двумя цепями одной кнопкой - снижают количество компонентов в схеме
• Защита IP54 повышает долговечность в сложных средах - меньше простоев из-за загрязнений
• Металлическое переднее кольцо увеличивает механическую прочность и срок службы
• Самовозврат исключает риск забытого включения - важен для аварийных остановок
• Унифицированная конструкция - легко заменить на аналогичную в случае выхода из строя

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду или высоким уровнем влажности - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется для использования в цепях мощностью выше 690 В AC или 440 В DC - превышение может вызвать свечение контактов и выход из строя
• Не имеет световой индикации - если нужен визуальный сигнал, требуется дополнять лампой
• Подходит только для управления цепями, а не силовыми нагрузками - не заменяет контакторы или рубильники

Примеры использования

• Кнопка “Стоп” на станке: красный цвет + НО контакт - размыкает цепь питания двигателя при нажатии
• Кнопка “Пуск” в щите: красный цвет + НЗ контакт - замыкает цепь управления реле стартера
• Аварийная остановка на конвейере: сочетание с другим постом - одна кнопка управляет двумя функциями
• Ручной контроль вентиляции: быстрое включение/выключение вентилятора без фиксации

Практические советы

• При монтаже используйте шайбы и гайки, подходящие по размеру - чтобы не повредить резьбу в корпусе
• Проверяйте посадочное отверстие: должно быть точно 22 мм - меньшее вызовет трещины, большее - люфт
• Для многократного использования в агрессивной среде регулярно осматривайте контакты на окисление - особенно при наличии брызг масла или химикатов
• Красный цвет кнопки - стандарт для “останова”, но не всегда обязателен; убедитесь, что он соответствует вашей схеме цветовой сигнализации
• Если вы заменяете старую кнопку - сравните тип контактов (НО+НЗ) и способ подключения - другие модели могут иметь разъемы вместо винтов
