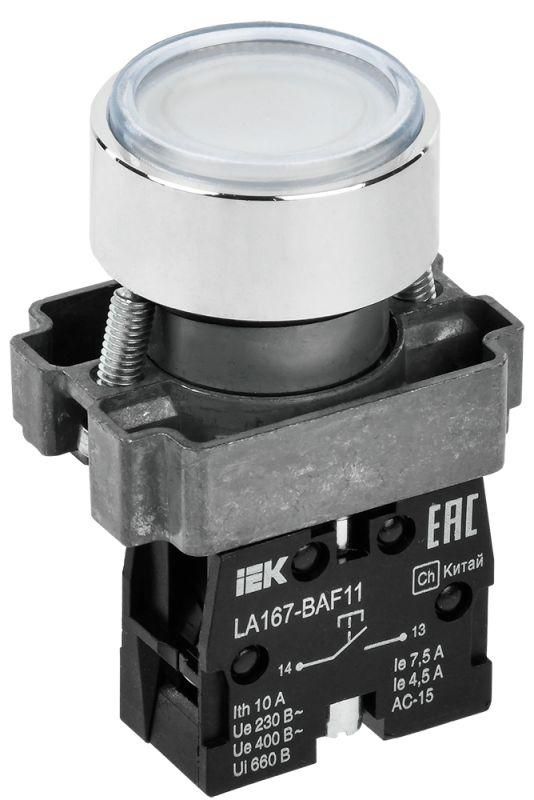

Кнопка LA167-BAF11 d22мм 1НО бел. KARAT IEK BBT20-BAF11-1-22-67-K01

Кнопка IEK LA167-BAF11 диаметром 22 мм - это надёжный встраиваемый элемент управления с одним нормально замкнутым или нормально открытым контактом, предназначенная для частого включения и выключения электрических цепей в промышленном оборудовании. Благодаря защите IP65 и долгому сроку службы (10 лет), эта кнопка подходит для работы в сложных условиях на заводах, в цехах и на объектах с высокой запылённостью.

Назначение и область применения

Кнопка IEK LA167-BAF11 используется для ручного управления магнитными пускателями, реле и другими устройствами автоматики в цепях переменного тока до 660 В и постоянного тока до 400 В. Применяется там, где требуется частое и точное управление: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с электрическими приводами.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение
• Тип контакта: один переключающий контакт (можно выбрать между НЗ или НО - зависит от сборки)
• Тип напряжения: совместима с переменным (AC) и постоянным (DC) током
• Подключение: винтовые зажимы - удобны для проводов сечением до 2,5 мм2
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды
• Монтаж: встраиваемый - фиксируется в панели через отверстие 22 мм
• Цвет корпуса: белый
• Срок службы: 10 лет при регулярном использовании

Совместимость и монтаж

Кнопка IEK LA167-BAF11 устанавливается в панель через круглое отверстие диаметром 22 мм. Крепится с помощью фиксирующего кольца сзади. Конструкция состоит из двух частей: внешней головки и внутреннего контактного модуля - это позволяет менять механизм без демонтажа всей панели. Подключаются провода к винтовым клеммам: важно затянуть их плотно, чтобы избежать нагрева и окисления. Совместима с любыми стандартными контактными модулями серии LA167.

Безопасность и стандарты

Кнопка соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP65 обеспечивает работу в помещениях с повышенной влажностью, пылью и возможным воздействием брызг воды - например, на пищевых производствах, в автомойках или на открытых площадках. Материалы корпуса устойчивы к механическим повреждениям и химически агрессивным средам.

Преимущества

• Универсальность: один тип кнопки поддерживает как НЗ, так и НО контакт - можно собирать под нужную логику управления
• Легкий сервис: возможность замены только контактного модуля без снятия всего устройства
• Высокая надёжность: винтовое подключение снижает риск потери контакта при вибрации
• Чёткая тактильная реакция: механизм с самовозвратом даёт уверенный сигнал о срабатывании
• Совместимость с большинством шкафов и панелей благодаря стандартному диаметру 22 мм

Ограничения применения

• Не предназначена для управления нагрузками выше указанных значений (660 В AC / 400 В DC)
• Не имеет встроенной индикации - нельзя использовать как сигнальную кнопку с лампой
• Не рекомендовано применение в условиях постоянного погружения в жидкости - IP65 не гарантирует герметичность при длительном подводе
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты

Примеры использования

• Стартовая кнопка на станке ЧПУ - активирует пуск двигателя
• Остановочная кнопка на конвейере - немедленно отключает питание при аварии
• Управление насосом в системе водоснабжения - включение/выключение по требованию
• Пульт управления в распределительном щите - ручной контроль за работой автоматики

Практические советы

• Перед установкой проверьте, что диаметр отверстия в панели точно 22 мм - меньшее отверстие не позволит вставить кнопку, большее - вызовет люфт
• При подключении используйте провода с жилами до 2,5 мм2 - более толстые плохо войдут в клеммы
• Если кнопка работает в условиях вибраций, дополнительно закрепите её контргайкой или клеем на резьбе
• Белый цвет хорошо сочетается с другими светлыми элементами - идеален для современных панелей с единым дизайном
• Запасной контактный модуль можно заказать отдельно - это сэкономит время при ремонте
