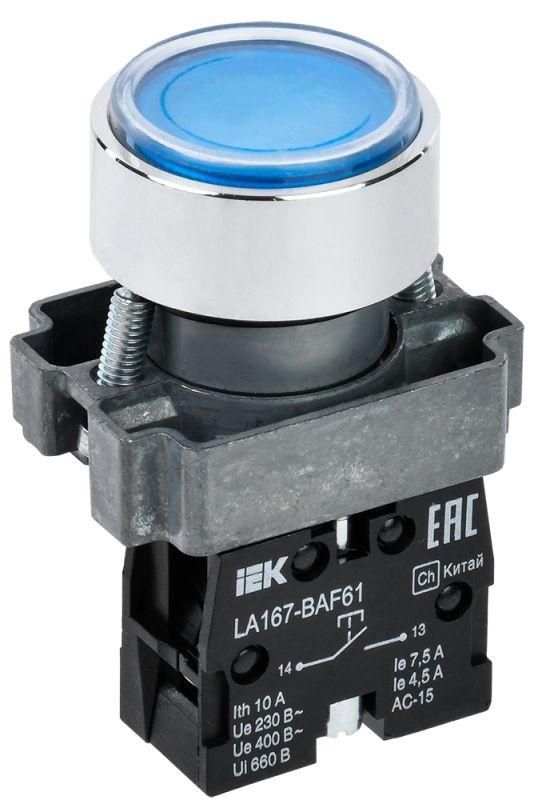

Кнопка LA167-BAF61 d22мм 1НО син. KARAT IEK BBT20-BAF61-1-22-67-K07

Кнопка IEK LA167-BAF61 диаметром 22 мм с одним нормально замкнутым контактом и синей кнопкой предназначена для ручного управления электрическими цепями в распределительных щитах. Этот элемент используется там, где требуется надежный и долговечный способ запуска или остановки оборудования - например, на станках, конвейерах или системах автоматизации.

Назначение и область применения

Кнопка IEK LA167-BAF61 применяется для управления магнитными пускателями, реле и другими устройствами автоматики в цепях переменного тока до 660 В и постоянного тока до 400 В. Подходит для установки в силовых и управляющих щитах на производствах, в логистических комплексах, на объектах ЖКХ и энергетике. Синий цвет кнопки соответствует стандартным цветовым кодам для команд «останов» или «обратная связь».

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Тип механизма: с самовозвратом - после нажатия кнопка возвращается в исходное положение
• Тип кнопки: плоская - удобна для работы в ограниченном пространстве
• Цвет: синий
• Тип напряжения: совместима с AC и DC
• Степень защиты: IP65 - защищена от пыли и струй воды из любого направления
• Тип подключения: винтовые зажимы - надежное и проверенное соединение
• Способ монтажа: встраиваемый - фиксируется в панели через отверстие 22 мм
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кнопка IEK LA167-BAF61 совместима с любыми стандартными корпусами и панелями, имеющими круглое отверстие диаметром 22 мм. Монтаж выполняется путём вставки головки в отверстие и фиксации гайкой сзади. Контактный модуль подключается проводами через винтовые зажимы - максимальное сечение жилы до 2,5 мм2. Для правильной сборки важно не перетянуть винты - это повредит контакты. Головка легко снимается для обслуживания без демонтажа всего устройства.

Безопасность и стандарты

Кнопка соответствует требованиям безопасности для электрооборудования в условиях промышленной среды. Защита IP65 обеспечивает работу в помещениях с повышенной влажностью, пылью или возможностью периодического мытья оборудования. Конструкция выполнена из прочных термостойких материалов, выдерживающих температурные колебания от -25C до +55C.

Преимущества

• Универсальность: один тип кнопки работает как в сетях переменного, так и постоянного тока
• Долговечность: срок службы до 10 лет снижает затраты на обслуживание
• Легкий сервис: головка снимается без инструментов - можно заменить или осмотреть без отключения всей системы
• Чёткая визуальная индикация: синий цвет сразу указывает на функцию кнопки в составе панели
• Защита от внешних воздействий: IP65 позволяет использовать в сложных условиях - на производстве, в цехах, на улице под навесом

Ограничения применения

• Не предназначен для частого многократного нажатия более 10–15 раз в минуту - это может снизить срок службы механизма
• Не рекомендуется для установки в местах с постоянным прямым попаданием воды - IP65 не гарантирует герметичность при длительном погружении
• Не имеет встроенной сигнализационной лампы - если нужна индикация состояния, следует выбрать модель с лампой
• Подходит только для встраиваемого монтажа - не подлежит поверхностному креплению

Примеры использования

• Кнопка «Стоп» на станке ЧПУ - синий цвет и НЗ контакт обеспечивают безопасную остановку при аварии
• Управление насосом в системе водоснабжения - кнопка встраивается в щит рядом с пускателем
• Ручной запуск конвейера на складе - комбинация с красной кнопкой «Старт» и синей «Стоп» по стандарту IEC
• Аварийная остановка вентиляционной системы в производственном помещении

Практические советы

• Перед монтажом проверьте глубину панели - она должна позволять свободно разместить контактный модуль сзади
• Используйте кабель с медными жилами и изоляцией, рассчитанной на рабочее напряжение - не ниже 600 В
• При групповой установке нескольких кнопок соблюдайте цветовую стандартизацию: синий - останов, красный - экстренная остановка, зелёный - запуск
• Для увеличения срока службы избегайте механических ударов по кнопке - даже при наличии самовозврата это влияет на внутренние контакты
• При замене используйте оригинальные части IEK LA167-BAF61 - совместимость с аналогами не гарантирована
