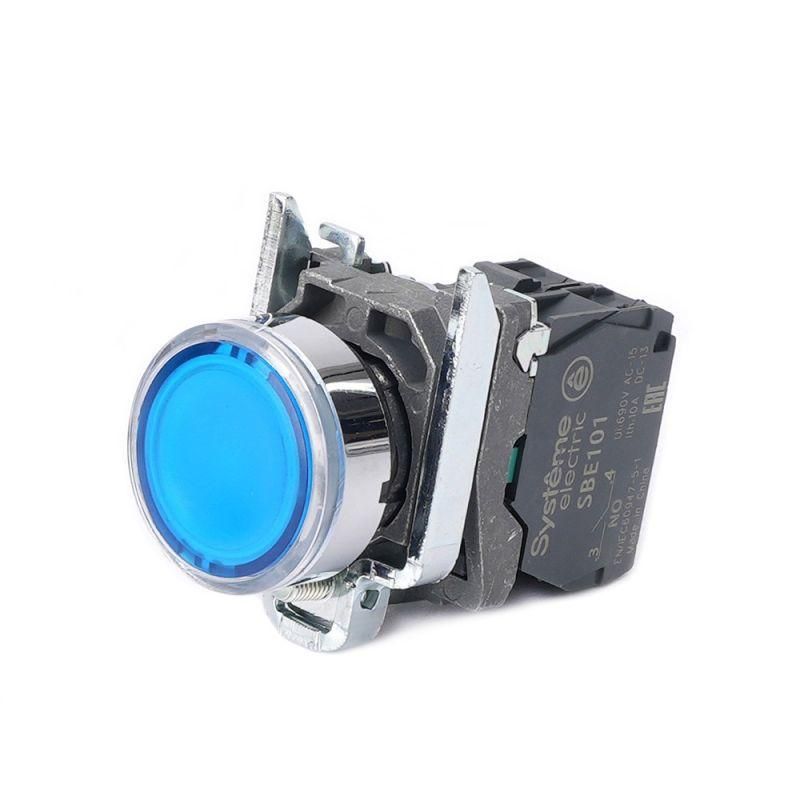

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 230-240ВAC 1НО син. SE SB4BW36M1 APC

Кнопка с подсветкой в сборе модуль 22мм синяя металл 230-240В AC 1НО SE от бренда Systeme Electric (артикул sb4bw36m1) - это готовый к установке управляющий элемент с индикацией состояния, предназначенный для монтажа на панели оборудования. Подходит для систем автоматизации, где требуется визуальный контроль и надёжный контакт.

Назначение и область применения

Эта кнопка используется для ручного запуска, остановки или активации устройств в промышленной среде. Благодаря подсветке она показывает текущее состояние: когда кнопка нажата, светится синяя лампа - оператор сразу видит, что команда отправлена. Применяется в панелях управления станков, конвейеров, насосных станций, шкафах автоматики и на объектах инфраструктуры. Особенно удобна там, где важно отличить активную команду от остальных.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контакта: 1 нормально разомкнутый (1НО) - замыкает цепь при нажатии
• Диаметр монтажного отверстия: 22,5 мм
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Лампа: LED - энергоэффективная, долговечная, не требует замены
• Цвет кнопки: синий; цвет переднего кольца: хром
• Форма: плоская, круглая линза, цилиндрический толкатель
• Подключение: винтовые зажимы - надёжное соединение проводов
• Способ монтажа: через фланец на лицевой панели

Совместимость и монтаж

Кнопка sb4bw36m1 совместима с любыми панелями, имеющими отверстие диаметром 22,5 мм. Для установки проденьте корпус через отверстие, закрепите гайкой сзади - не нужен дополнительный крепёж. Кабель подключается к винтовым клеммам: L - питание подсветки, N - ноль, NO - выходной контакт. Убедитесь, что напряжение сети соответствует 230–240 В - использование с другим напряжением повредит светодиод. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной влажности, пыли и мытья. Конструкция выполнена из прочного металла, устойчивого к механическим воздействиям. Соответствие стандартам безопасности обеспечено конструкцией и материалами, используемыми в серии SB4 от Systeme Electric.

Преимущества

• Готовая сборка - не нужно собирать отдельно кнопку и лампу
• LED-подсветка работает долго, не нагревается, потребляет мало энергии
• Металлический корпус выдерживает нагрузки и вибрацию
• Хромированное кольцо снижает риск коррозии и улучшает эргономику
• Самовозврат - предотвращает случайное сохранение состояния

Ограничения применения

• Не предназначен для частого импульсного включения - рассчитана на редкие операции (не более 1000 циклов в час)
• Работает только при напряжении 230–240 В - нельзя использовать с 12/24/48 В
• Контакт 1НО не подходит для управления мощными нагрузками выше 5 А - для больших токов нужны контакторы
• Не имеет встроенной блокировки - если нужна функция “зажатая” кнопка, выбирайте модель с фиксацией

Примеры использования

• Запуск станка на производственной линии
• Остановка конвейера в аварийной ситуации
• Активация освещения в щитовой комнате
• Управление клапаном в системе водоснабжения
• Сигнализация начала цикла в упаковочном оборудовании

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 22,5 мм, иначе кнопка не зафиксируется
• При подключении подсветки соблюдайте полярность, даже если указано “AC/DC” - лучше подключать по схеме производителя
• Не затягивайте гайку слишком сильно - можно повредить резьбу или треснуть корпус
• Если кнопка будет использоваться в агрессивной среде (например, пищевой промышленности), регулярно протирайте поверхность - хромовое кольцо устойчиво, но не кислотостойко
• Для сложных систем рекомендуется параллельно с кнопкой sb4bw36m1 использовать визуальные индикаторы состояния оборудования - чтобы оператор мог контролировать не только команду, но и результат
