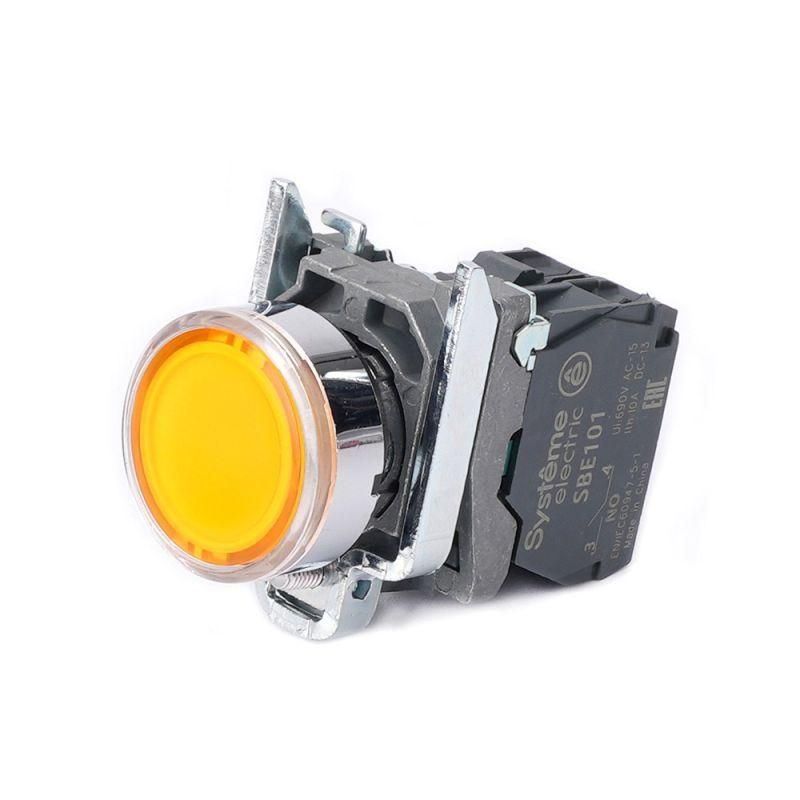

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 230-240ВAC 1НО желт. SE SB4BW35M1 APC

Кнопка с подсветкой в сборе модуль 22мм желтая металл 230-240В AC 1НО SE от бренда Systeme Electric (артикул sb4bw35m1) - это готовое устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Подсветка и прочный металлический корпус обеспечивают надёжную работу даже в сложных условиях.

Назначение и область применения

Эта кнопка используется для ручного запуска, остановки или активации процессов на промышленном оборудовании. Благодаря подсветке она хорошо видна в условиях плохой освещённости. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации, а также в зонах с высокими требованиями к защите от пыли и влаги - например, на пищевых производствах, в цехах с мойкой или на улице.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контакта: 1 нормально разомкнутый (1НО)
• Механизм: самовозвратный - кнопка возвращается в исходное положение после отпускания
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Лампа: LED - энергоэффективная, долговечная, не требует замены
• Цвет корпуса: жёлтый; цвет кольца: хромированный
• Форма толкателя: цилиндрический, плоский
• Подключение: винтовые зажимы
• Способ монтажа: через лицевую панель

Совместимость и монтаж

Кнопка совместима со стандартными отверстиями диаметром 22 мм. Для установки требуется просверлить отверстие точно 22,5 мм - так обеспечивается плотная посадка без люфта. Кабель подключается к винтовым клеммам внутри корпуса. Передний хромированный обод служит одновременно декоративным элементом и уплотнителем. Монтаж выполняется с тыльной стороны панели: фиксируется гайкой, входящей в комплект.

Безопасность и стандарты

Изделие соответствует уровню защиты IP65, что позволяет использовать его в средах с повышенной влажностью, пылью и возможным воздействием моющих средств. Конструкция выполнена из металла - устойчиво к механическим повреждениям и температурным колебаниям. Работает при стандартных промышленных температурах, однако точный диапазон в документации не указан - рекомендуется проверять условия эксплуатации согласно руководству Systeme Electric.

Преимущества

• Готовая сборка - не требует самостоятельной установки лампы или контактной группы
• LED-подсветка потребляет мало энергии и работает до 50 000 часов
• Металлический корпус выдерживает удары, вибрацию и коррозию
• Чёткая визуальная индикация: жёлтый цвет кнопки легко заметен среди других
• Уплотнённая конструкция предотвращает попадание грязи внутрь

Ограничения применения

• Не предназначена для частого длительного нажатия - механизм самовозвратный, не имеет фиксации
• Работает только при напряжении 230–240 В - нельзя подключать к 12 В, 24 В или другим уровням
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX или IECEx
• Контакты рассчитаны только на коммутацию слаботочных нагрузок - не для управления двигателями напрямую

Примеры использования

• Запуск насоса на водопроводной станции
• Остановка конвейера на заводе по производству упаковки
• Активация аварийного светового сигнала в цеху
• Управление клапаном в системе вентиляции
• Кнопка “Сброс” на пульте управления в медицинской технике

Практические советы

• Перед монтажом проверьте глубину панели - корпус кнопки выступает назад, нужен свободный объём минимум 30 мм
• Используйте только провода сечением до 2,5 мм2 - большие жилы не войдут в винтовые клеммы
• При установке в металлическую панель убедитесь, что отверстие не имеет острых кромок - они могут повредить уплотнение
• Если подсветка не горит - проверьте питание: напряжение ниже 220 В или выше 250 В может вызвать отказ LED
• Для обслуживания достаточно открутить гайку сзади - не нужно демонтировать всю панель
