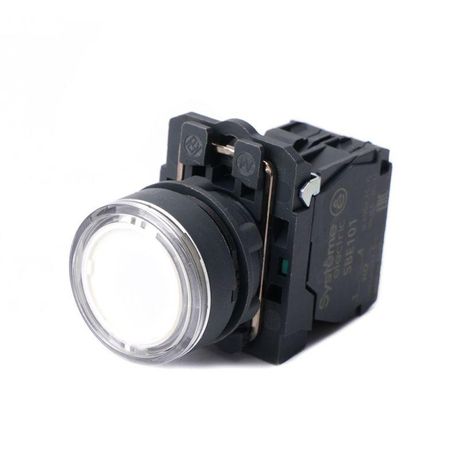

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО бел. SE SB5AW31M1 APC

Кнопка с подсветкой в сборе модуль 22мм белая пластик 230-240В AC 1НО SE от бренда Systeme Electric (артикул sb5aw31m1) - это готовое устройство для управления и индикации состояния оборудования. Подходит для установки на панели машин, щитов управления и промышленных систем, где требуется визуальная обратная связь через подсветку.

Назначение и область применения

Эта кнопка используется для запуска, остановки или активации функций в автоматических системах. Благодаря встроенной LED-подсветке она показывает текущее состояние: например, когда кнопка нажата, свет горит - оператор сразу видит, что команда отправлена. Применяется в промышленном оборудовании, на конвейерах, в станках, шкафах управления, системах безопасности и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного тока (AC)
• Количество нормально разомкнутых контактов (НО): 1
• Тип контактов: без фиксации - самовозвратный механизм (при отпускании кнопка возвращается в исходное положение)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Тип лампы: LED - энергоэффективная, долговечная, работает при постоянной яркости
• Цвет корпуса: белый пластик
• Цвет переднего кольца: черный
• Форма толкателя: цилиндрический
• Форма линзы: круглая
• Способ подключения: винтовые зажимы
• Монтаж: на лицевую панель

Совместимость и монтаж

Кнопка sb5aw31m1 совместима со стандартными отверстиями диаметром 22 мм - её можно легко заменить на аналогичные модели других производителей. Для установки необходимо просверлить отверстие точно 22,5 мм, вставить кнопку до щелчка и закрепить гайкой сзади. Кабели подключаются к винтовым клеммам: вход - питание подсветки (L/N), выход - контакт 1НО. Не требует внешних резисторов или преобразователей - подсветка рассчитана прямо на 230–240 В AC.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной влажности, пыли и частой мойки. Конструкция выполнена из прочного пластика, устойчивого к механическим воздействиям. Напряжение 230–240 В AC позволяет использовать кнопку в сетях стандарта Европы и стран СНГ без дополнительных преобразователей.

Преимущества

• Готовая сборка - не нужна самостоятельная комплектация лампы, корпуса и контактов
• LED-подсветка потребляет мало энергии и служит десятки тысяч часов
• Защита IP65 обеспечивает надёжную работу даже в сложных средах
• Чёрное кольцо контрастирует с белым толкателем - повышает заметность в условиях плохого освещения
• Самовозвратный механизм снижает риск случайного включения

Ограничения применения

• Не предназначена для постоянного нажатия - только импульсное управление
• Подсветка работает только при наличии напряжения 230–240 В AC; несовместима с низковольтными системами (например, 24 В DC)
• Нет встроенного фиксирующего механизма - нельзя использовать как переключатель режима
• Контакты рассчитаны только на нагрузки, соответствующие классу 1НО - не подходят для высоких токов (>5 А без проверки документации)

Примеры использования

• Запуск станка на производственной линии
• Активация аварийной остановки в шкафу управления
• Индикация работы насоса в системе водоснабжения
• Управление освещением в помещении с высокой влажностью (например, в цехе мойки)
• Сигнализация включения системы вентиляции в жилом комплексе

Практические советы

• Перед монтажом проверьте точность сверления отверстия - допуск +-0,5 мм критичен для плотного крепления
• При подключении используйте провода с сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте гайку слишком сильно - это может треснуть пластиковый корпус
• Если вы планируете использовать несколько таких кнопок, убедитесь, что все они подключены к одной сети 230–240 В AC - смешивание с другими напряжениями вызовет отказ подсветки
• Для обслуживания достаточно открутить заднюю гайку - кнопка легко извлекается без демонтажа всей панели
