Кнопка BA61 с подстветкой 230В синяя NO IP65 PROxima | xb2-bw61-230-65 EKF

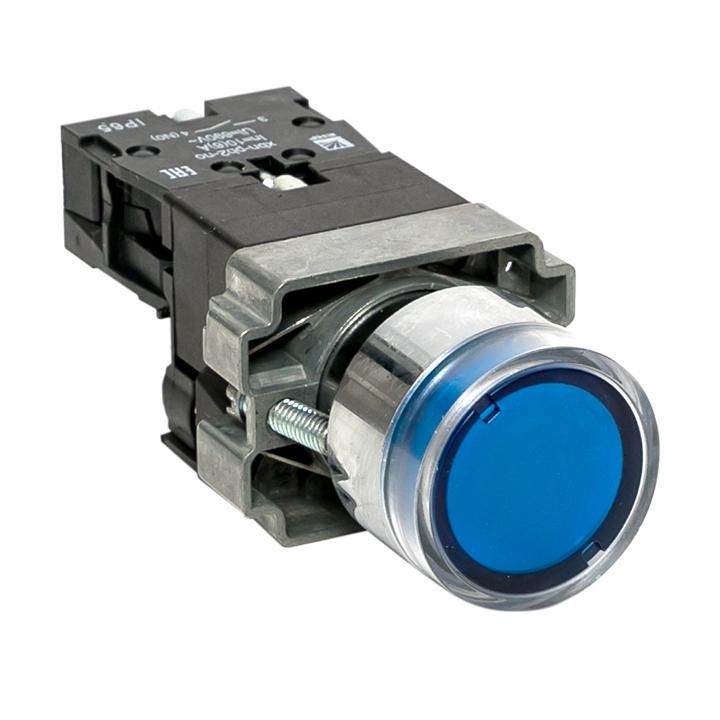

Кнопка BA61 с подсветкой 230В синяя NO IP65 PROxima от EKF - это надёжный элемент управления с индикацией состояния, подходящий для установки в панели оборудования, где требуется четкое визуальное определение активной команды. Артикул xb2-bw61-230-65 соответствует серии PROxima и предназначен для работы в условиях повышенной запыленности и влаги.

Назначение и область применения

Кнопка BA61 с подсветкой используется для ручного включения электрических цепей через нормально замкнутый контакт (NO). Подсветка позволяет легко определить, что кнопка активна даже в условиях слабого освещения. Применяется в системах управления станков, конвейеров, насосов, вводно-распределительных устройствах, постах управления и аппаратуре автозапуска резерва. Установка возможна как на панель, так и в шкафы автоматики.

Технические характеристики

• Напряжение питания: 230 В переменного тока (частота 50/60 Гц)
• Тип контакта: один нормально открытый (NO)
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Подсветка: да, синего цвета, интегрирована в корпус
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Форма толкателя: цилиндрический, плоский верх
• Линза: квадратная, обеспечивает равномерную подсветку
• Переднее кольцо: хромированное, декоративное и защитное
• Количество постов: 1

Совместимость и монтаж

Кнопка BA61 совместима со стандартными отверстиями диаметром 22 мм, характерными для серийных панелей управления. Монтаж осуществляется путём вставки в подготовленное отверстие и фиксации с помощью резьбового крепления внутри корпуса. Для подключения используются клеммы, расположенные сзади - допускаются провода сечением до 2,5 мм2. Кабельный ввод не предусмотрен - требуются внешние вводы или гофротруба. Не рекомендуется использовать в средах с постоянным воздействием паров кислот или щелочей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Степень защиты IP65 гарантирует безопасную работу в помещениях с высокой влажностью, на открытом воздухе под навесом, в цехах с мойкой оборудования. Соответствует международному стандарту IEC 60947-5-1 для аппаратов управления.

Преимущества

• Яркая синяя подсветка повышает видимость в условиях плохого освещения
• Квадратная линза обеспечивает равномерное свечение без бликов
• Хромированное кольцо улучшает эргономику и долговечность поверхности
• Высокая степень защиты IP65 снижает риск отказа в пыльных и влажных средах
• Самовозвратный механизм предотвращает случайное заклинивание

Ограничения применения

• Не предназначена для коммутации нагрузок выше 230 В переменного тока
• Работает только с одним типом контакта - NO, без возможности переключения (не подходит для функций “вкл./выкл.”)
• Не рассчитана на погружение в жидкости - IP65 не означает герметичность при длительном контакте с водой
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Запрещено использование в средах с температурой ниже -25C и выше +60C - данные не указаны явно, но по аналогии с серией PROxima такие условия выходят за рамки эксплуатационных границ

Примеры использования

• Управление пуском конвейера на пищевом производстве
• Активация насоса в системе водоснабжения
• Кнопка “Старт” на пульте управления станком ЧПУ
• Индикация активного режима в распределительном щите
• Элемент управления в устройстве автоматического включения резерва (АВР)

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны точно соответствовать размеру кнопки, иначе возникнет люфт или трудности с фиксацией
• Для увеличения срока службы используйте защитные колпачки или экраны от механических ударов
• Подключайте подсветку строго к сети 230 В - не используйте понижающие трансформаторы или LED-драйверы
• При групповой установке нескольких кнопок соблюдайте цветовую стандартизацию: синяя - обычно означает “пуск”, белая - “останов”, красная - “аварийный стоп”
• Проверяйте целостность линзы и кольца при каждом обслуживании - повреждённая подсветка может указывать на пробой внутренней цепи
