Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО+1НЗ зел. SE SB5AW33M5 APC

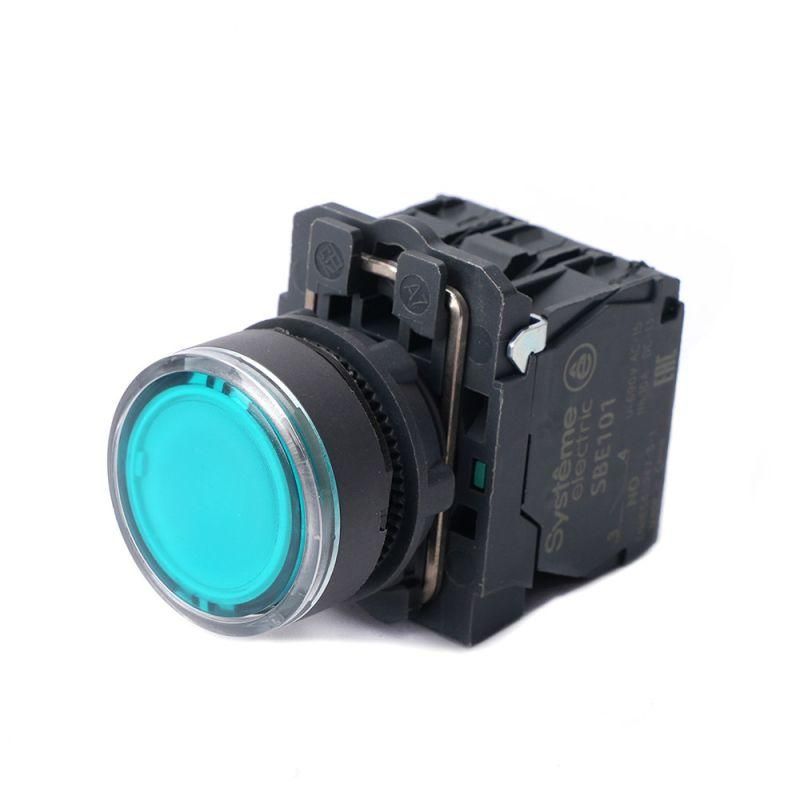

Кнопка с подсветкой в сборе модуль 22мм зеленая пластик 230-240В AC 1НО+1НЗ SB5 - это готовое устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw33m5 указывают на принадлежность к надежной серии SB5, подходящей для промышленного использования.

Назначение и область применения

Кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Подсветка позволяет легко определить её состояние даже в условиях слабой освещённости. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации, а также в объектах инфраструктуры и гражданского строительства.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Максимальное количество переключающих контактов: 0 (только коммутирующие - НО и НЗ)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет кнопки: зелёный
• Цвет переднего кольца: чёрный
• Тип лампы: LED - энергоэффективная, долговечная подсветка
• Конструкция кнопки: плоская, цилиндрический толкатель
• Тип механизма: самовозвратный (не фиксируется - возвращается в исходное положение после отпускания)
• Способ подключения: винтовые клеммы
• Способ монтажа: на лицевую панель через круглое отверстие

Совместимость и монтаж

Кнопка SB5 совместима со стандартными монтажными отверстиями диаметром 22–23 мм. Для установки требуется просверлить отверстие точно 22,5 мм - меньшее не позволит вставить кнопку, большее нарушит герметичность. Монтаж выполняется с тыльной стороны панели: защёлкиваются фиксаторы, затем подключаются провода к винтовым клеммам. Переднее кольцо обеспечивает плотную посадку и уплотнение. Не требует дополнительных креплений.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529. Обеспечивает безопасную работу в средах с высокой запылённостью, влажностью или возможным воздействием брызг воды. Конструкция выполнена из прочного пластика, устойчивого к механическим нагрузкам и химическим воздействиям, характерным для промышленных условий.

Преимущества

• Готовая сборка - не требует самостоятельной комплектации лампы и контактов
• LED-подсветка потребляет мало энергии и служит более 50 000 часов
• Универсальное напряжение 230–240 В AC/DC - работает как от сети, так и от выпрямителей
• Комбинированные контакты НО+НЗ позволяют использовать одну кнопку для управления двумя цепями одновременно
• Чёткая цветовая индикация (зелёный = “готов” / “работает”) соответствует международным практикам

Ограничения применения

• Не предназначена для работы при напряжении ниже 200 В - подсветка может не включаться или мерцать
• Не рекомендуется для установки в местах с постоянным прямым потоком воды (например, мойки, оросительные системы) - IP65 не гарантирует погружение
• Не имеет функции фиксации - нельзя использовать как переключатель режима (“вкл./выкл.”), только как импульсный сигнал
• Подключение только винтовое - несовместима с быстроразъёмными разъёмами типа M12

Примеры использования

• Запуск станка на производственной линии - зелёная кнопка активирует цикл
• Сброс аварийной остановки в системе конвейера - после устранения причины оператор нажимает кнопку для возобновления работы
• Индикация “готов к работе” в щите управления - подсветка горит постоянно, когда система в состоянии ожидания
• Ручной контроль в системах вентиляции или насосных станциях

Практические советы

• Перед монтажом проверьте точность сверления отверстия - допуск +-0,5 мм критичен для герметичности
• При подключении используйте провода сечением до 2,5 мм2 - максимальная нагрузка на клеммы рассчитана именно на этот диапазон
• Не затягивайте винты слишком сильно - можно повредить контактные площадки внутри корпуса
• Если кнопка используется в частых циклах (более 1000 раз в день), периодически проверяйте целостность контактов - износ механизмов возможен
• Артикул sb5aw33m5 - единственный вариант этой модели с зелёной кнопкой и черным кольцом; другие цвета имеют другие артикулы
