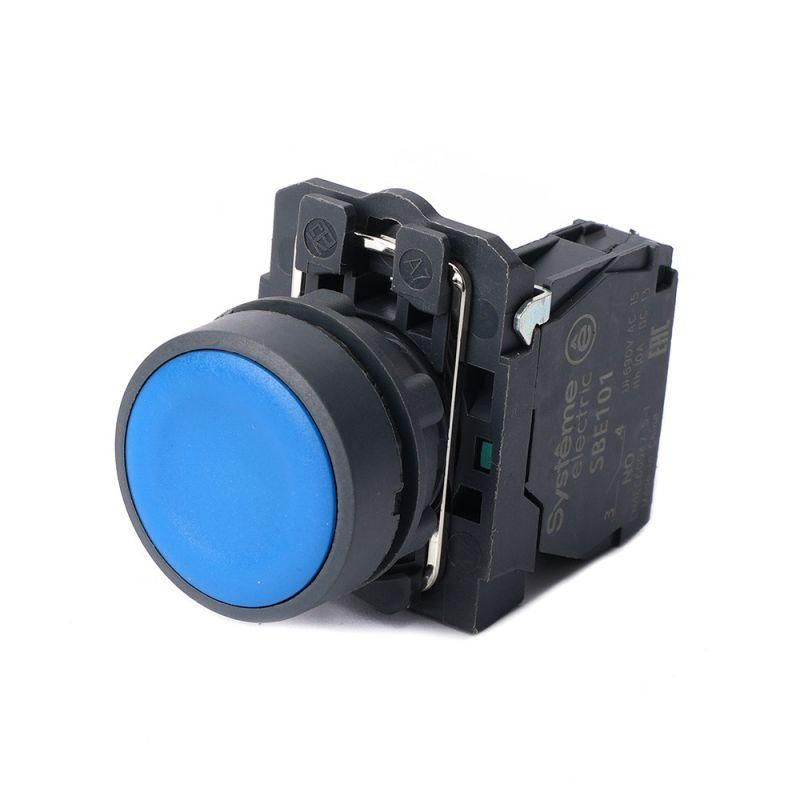

Кнопка модульная SB5 в сборе 22мм с возвратом пластик 1НО син. SE SB5AA61 APC

Кнопка в сборе модульная 22мм синяя с возвратом пластик 1НО SE от бренда Systeme Electric (арт. sb5aa61) - это надёжный элемент управления с механическим возвратом, предназначенный для установки на панели оборудования. Подходит для частых операций в условиях запылённой среды благодаря защите IP65.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс сигналов. Применяется в промышленном оборудовании, шкафах управления, конвейерах, станках и системах автоматизации. Благодаря пластиковому корпусу и плоской форме легко интегрируется в компактные панели.

Технические характеристики

• Тип контакта: 1 нормально замкнутый (1НО)
• Рабочее напряжение: до 380 В
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал переднего кольца: пластик
• Форма толкателя: цилиндрический, с механическим возвратом
• Тип подключения: винтовые зажимы
• Конструкция линзы: круглая, плоская
• Цвет: синий
• Способ монтажа: через лицевую панель
• Фиксация: без фиксатора - удерживается за счёт плотного посадочного соединения

Совместимость и монтаж

Кнопка sb5aa61 устанавливается в подготовленное отверстие диаметром 22,5 мм. Для прочного закрепления необходимо просверлить отверстие точно по размеру - меньший диаметр затруднит установку, больший - вызовет люфт. Кабель подключается к винтовым клеммам внутри корпуса - рекомендуется использовать провода сечением до 2,5 мм2. Отсутствие фиксатора требует точного соблюдения геометрии отверстия, чтобы предотвратить случайное выпадение.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленных условиях. Защита IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью, пылью или возможным воздействием моющих средств. Соответствует общепринятым нормам безопасности для электрооборудования класса IEC 60947-5-1.

Преимущества

• Механический возврат гарантирует надёжное возвращение в исходное положение после нажатия
• Пластиковый корпус устойчив к коррозии и химическим воздействиям
• Высокая степень защиты IP65 позволяет использовать в сложных условиях
• Простой винтовой контакт удобен для быстрого подключения и обслуживания
• Синий цвет стандартизирован для функций «стоп» или «включение» согласно практикам промышленной эргономики

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не равен IP67
• Отсутствие фиксации делает её менее подходящей для вибрационных сред без дополнительного крепления
• Не имеет световой индикации - нельзя использовать как сигнальную кнопку с подсветкой
• Максимальное напряжение 380 В - не применяется в сетях выше этого значения

Примеры использования

• Кнопка остановки на станке ЧПУ
• Запуск насоса в системе водоснабжения
• Аварийный выключатель в распределительном щите
• Управление конвейерной лентой на пищевом производстве

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен быть именно 22,5 мм, иначе кнопка не будет удерживаться
• При использовании в местах с высокой вибрацией дополнительно закрепите корпус клеем или хомутом
• Подключайте провода плотно - плохой контакт может вызвать нагрев и отказ
• Не используйте эту кнопку там, где требуется индикация состояния - она не оснащена лампой
• Для совместимости с другими элементами серии SB5 убедитесь, что все устройства используют одинаковые размеры посадочных мест
