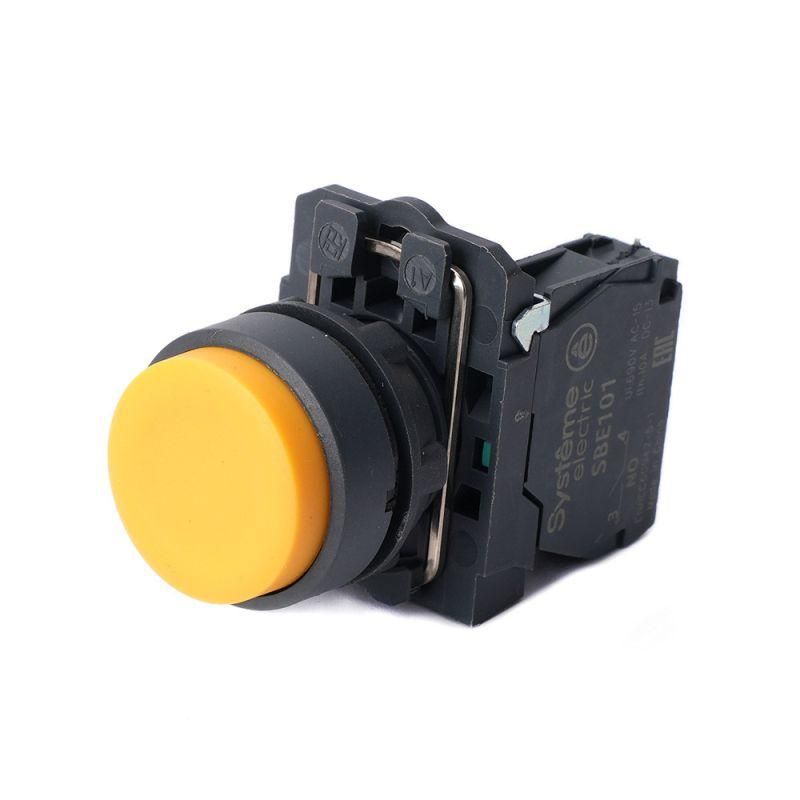

Кнопка модульная SB5 в сборе 22мм выступающая с возвратом пластик 1НО желт. SE SB5AL51 APC

Кнопка в сборе модульная 22мм выступающая желтая с возвратом пластик 1НО SE - это надёжный элемент управления с самовозвратом, предназначенный для установки на панели оборудования. Бренд Systeme Electric и артикул sb5al51 обеспечивают совместимость со стандартными решениями серии SB5, подходящими для промышленной автоматизации.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: запуска, остановки или сигналов в системах автоматизации. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других устройствах, где требуется простой и наглядный способ воздействия. Жёлтый цвет соответствует стандартным требованиям безопасности - указывает на предупредительную функцию или аварийную остановку.

Технические характеристики

• Тип механизма: Самовозврат - после нажатия кнопка возвращается в исходное положение самостоятельно
• Контакты: 1 нормально открытый (1НО) - замыкает цепь только во время нажатия
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Рабочее напряжение: до 380 В - допустимо для сетей переменного тока промышленного типа
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Цвет: Жёлтый - высокая видимость, соответствует знакам предупреждения
• Конструкция: Высокая форма - обеспечивает удобство нажатия даже при ограниченном пространстве
• Тип толкателя: Цилиндрический выступающий - легко доступен для пальца или специального рычага
• Переднее кольцо: Да, из пластика - усиливает герметичность и эстетику монтажа
• Подключение: Винтовые зажимы - надёжное соединение проводов без необходимости пайки
• Способ монтажа: На лицевую панель - фиксируется через отверстие с помощью резьбового крепления внутри корпуса

Совместимость и монтаж

Кнопка sb5al51 совместима с другими компонентами серии SB5 от Systeme Electric. Для установки необходимо просверлить отверстие диаметром 22,5 мм в панели - меньше или больше недопустимо. После вставки кнопки закручивается гайка с внутренней стороны, что фиксирует её плотно и исключает люфт. Кабели подключаются к винтовым клеммам: вход - фаза, выход - нагрузка. Нулевой провод не подключается к этой кнопке, так как она управляет только размыканием/замыканием цепи.

Безопасность и стандарты

Защита IP65 гарантирует работу в условиях повышенной влажности, пыли и периодических мойках оборудования. Соответствие стандартам IEC 60947-5-1 обеспечивает безопасность коммутационных операций в промышленных средах. Материал корпуса - термостойкий пластик, не поддерживающий горение.

Преимущества

• Удобная высокая форма позволяет работать с кнопкой даже в стеснённых условиях
• Пластиковое переднее кольцо снижает риск повреждений при ударах и увеличивает срок службы
• Изготовление по технологии системы SB5 обеспечивает долговечность и стандартизацию
• Жёлтый цвет сразу выделяет устройство среди других кнопок - снижает вероятность ошибочных действий
• Винтовое подключение не требует специнструментов - обслуживание возможно даже без отключения питания

Ограничения применения

• Не предназначен для постоянного нажатия - механизм рассчитан только на импульсное действие
• Не имеет световой индикации - нельзя использовать там, где нужна визуальная обратная связь
• Не работает при напряжении выше 380 В - превышение может вызвать пробой контактов
• Не рекомендуется для установки в местах с постоянным погружением в жидкости - IP65 не предусматривает длительного контакта с водой
• Пластиковое переднее кольцо менее устойчиво к механическому воздействию, чем металлическое - в агрессивных средах возможна деформация

Примеры использования

• Запуск станка на производственной линии
• Аварийная остановка конвейера
• Сигнал «Готов» на контрольном щите
• Управление освещением в техническом помещении
• Ручной режим работы насосной установки

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна свободно войти, но не болтаться
• Используйте кабели с сечением до 2,5 мм2 - более толстые провода могут не поместиться в клемме
• Не затягивайте винты слишком сильно - можно повредить резьбу или изоляцию
• Для многократного использования в вибрационных средах рекомендуется дополнительно закрепить кабель хомутом
• Если требуется индикация состояния - выбирайте аналог с лампочкой, например, модель с индексом “L”
