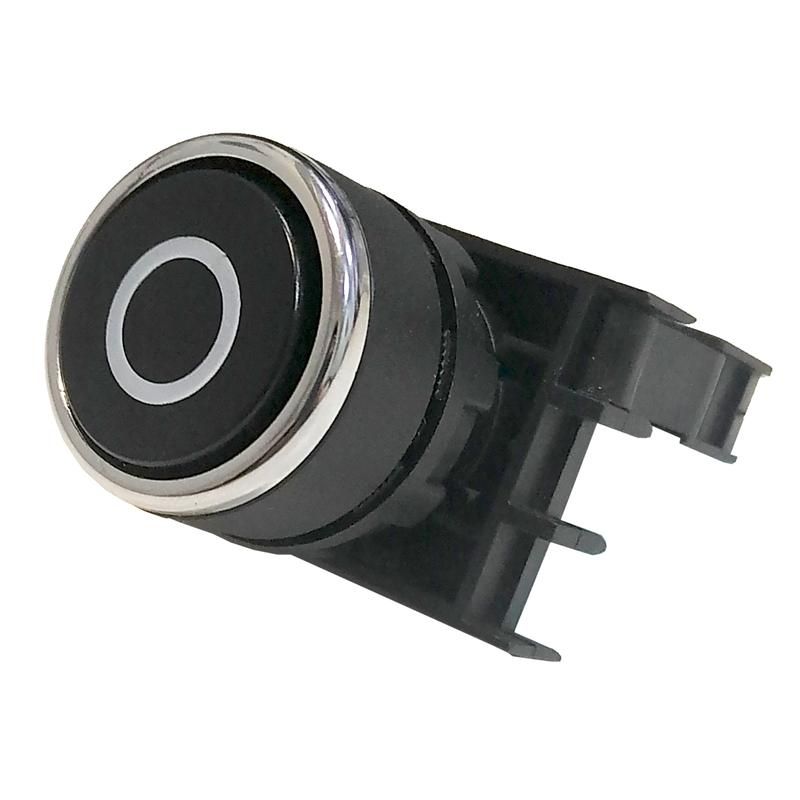

Кнопка нажимная круглая с "0" B100DH-0 черн. EMAS B100DHO

Кнопка нажимная круглая с контактом "0" B100DH-0 черная от бренда EMAS - это надёжный элемент управления для цепей сигнализации и остановки оборудования. Простой, компактный и устойчивый к внешним воздействиям, он подходит для установки на панели управления в условиях производства.

Назначение и область применения

Кнопка B100DH-0 используется для размыкания электрической цепи при нажатии - то есть работает как кнопка "Стоп". Контакт "0" означает нормально замкнутый (NC): ток проходит через контакт, пока кнопка не нажата. При нажатии цепь разрывается, что позволяет остановить машину, отключить питание или активировать аварийную блокировку.

Подходит для установки на пультах управления станков, конвейеров, насосных систем, автоматических линий и других промышленных устройств, где требуется быстрый и надёжный способ остановки.

Технические характеристики

• Форма: круглая, с плоской головкой
• Цвет: чёрный
• Тип контакта: нормально замкнутый (NC, "0")
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)
• Механическая износостойкость: не менее 100 000 циклов нажатий

Совместимость и монтаж

Кнопка B100DH-0 устанавливается в отверстие диаметром 16 мм. Для фиксации используется резьбовая гайка с внутренним диаметром M22x1, которая затягивается с тыльной стороны панели. Убедитесь, что толщина панели не превышает 8 мм - иначе гайка не сможет плотно зафиксировать кнопку.

Провода подключаются к клеммам с зажимами: вход и выход контактов помечены символами L1 и L2. Подключение выполняется медными проводами сечением до 1,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления. Нет сертификации IP - не предназначен для работы во влажной среде или под дождём. Не используйте в местах с постоянным попаданием воды, масла или пыли без дополнительной защиты.

Преимущества

• Ударопрочный корпус выдерживает механические нагрузки на производстве
• Чёткий тактильный отклик при нажатии - оператор сразу чувствует срабатывание
• Простая замена: не требует специальных инструментов
• Высокая долговечность благодаря проверенной конструкции

Ограничения применения

• Не предназначена для частого использования в качестве пусковой кнопки - только для остановки ("0")
• Не имеет световой индикации - нельзя использовать там, где нужен визуальный сигнал состояния
• Не защищена от влаги и пыли - не применяйте в открытых или грязных помещениях без кожуха
• Работает только с постоянным/переменным током до 250 В; не подходит для высоковольтных цепей

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Кнопка экстренного отключения на конвейере пищевого производства
• Запуск системы безопасности на линии упаковки
• Остановка насоса при перегреве в системе охлаждения

Практические советы

• Перед монтажом проверьте, чтобы отверстие в панели было точно 16 мм - слишком маленькое повредит резьбу, слишком большое - вызовет люфт
• При подключении не перепутайте клеммы: L1 - вход, L2 - выход. Обрыв цепи произойдёт только при правильном соединении
• Для длительной службы избегайте многократных ударов по кнопке - даже прочный механизм имеет предел механической нагрузки
• Если кнопка B100DH-0 устанавливается рядом с другими элементами, обеспечьте минимальный зазор 20 мм между соседними кнопками - это исключит случайное нажатие
