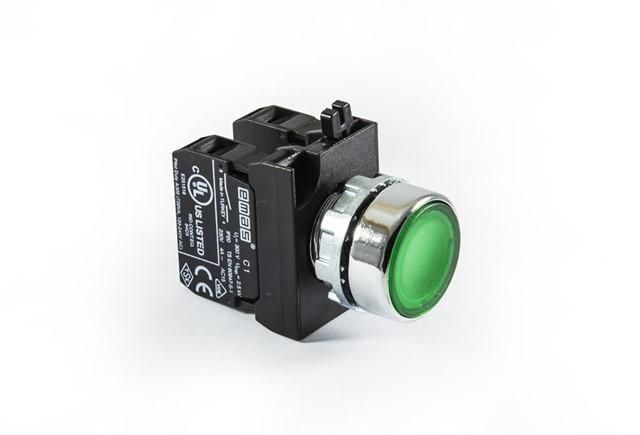

Кнопка нажимная круглая зел. (1НО+1НЗ) EMAS CM102DY

Кнопка нажимная круглая зеленая (1НО+1НЗ) от бренда EMAS с артикулом cm102dy - это надежное устройство управления для автоматических систем, сочетающее два типа контактов в одном корпусе. Подходит для управления оборудованием в условиях повышенной запыленности и влажности.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Благодаря наличию одного нормально открытого (НО) и одного нормально закрытого (НЗ) контакта, она позволяет одновременно управлять двумя цепями - например, включить двигатель и выключить сигнализацию. Применяется на станках, конвейерах, пультах управления, вентиляционных установках и других промышленных устройствах.

Технические характеристики

• Цвет: зеленый
• Форма: круглая
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Частота нажатий без нагрузки: до 3000 раз в час
• Частота нажатий с полной нагрузкой: до 1200 раз в час
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: минимум 10 МОм (при испытании 500 В)
• Сечение подключаемых проводов: 1,5–2,5 мм2
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением

Совместимость и монтаж

Кнопка cm102dy устанавливается в панели через отверстие диаметром 22 мм - стандартный размер для промышленных кнопочных устройств. Для фиксации используется резьбовая гайка с пластиковым кольцом. Подключение осуществляется к клеммам с зажимами для проводов сечением 1,5–2,5 мм2. Жилы зачищаются на 8–10 мм. Убедитесь, что провода не перегнуты и плотно затянуты - это предотвращает нагрев и окисление контактов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP65. Защита от пыли и водных струй обеспечивает работу в условиях цехов, пищевой промышленности и наружных установок с минимальным укрытием. Однако не предназначена для постоянного погружения в воду или работы в средах со взрывоопасными газами.

Преимущества

• Два типа контактов в одной кнопке - экономят место на панели и упрощают схему управления.
• Высокий механический ресурс - подходит для интенсивного использования.
• Защита IP65 снижает риск отказа из-за пыли, влаги или мойки оборудования.
• Металлический корпус повышает прочность и долговечность по сравнению с пластиковыми аналогами.

Ограничения применения

• Не использовать при температуре ниже –5 C или выше +40 C - возможны сбои в работе механизма.
• Не рассчитана на управление высокой мощностью свыше 2,5 кВт или током более 4 А - требуется применение контакторов.
• Частота нажатий с нагрузкой ограничена 1200 в час - частые операции требуют проверки состояния контактов каждые 2–3 месяца.
• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex).

Примеры использования

• Пульт управления конвейером: зеленая кнопка запускает ленту (НО замыкает цепь питания), а одновременно размыкает сигнал тревоги (НЗ разрывает цепь оповещения).
• Аварийная остановка станка: кнопка включает тормоз (НО) и отключает питание двигателя (НЗ).
• Контроллер влажного помещения: кнопка работает даже после мытья оборудования водой под давлением благодаря IP65.

Практические советы

• Перед монтажом проверьте глубину отверстия в панели - корпус кнопки cm102dy должен полностью войти, чтобы герметичность была сохранена.
• Избегайте установки рядом с источниками тепла (например, нагревателями) - перегрев сокращает срок службы контактов.
• При использовании в вибрационных средах используйте контргайку или герметик для фиксации.
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на наличие окисления - особенно при работе с индуктивными нагрузками.
• Если нужна световая индикация - эта модель не имеет встроенного индикатора; выбирайте другие варианты из серии EMAS.
