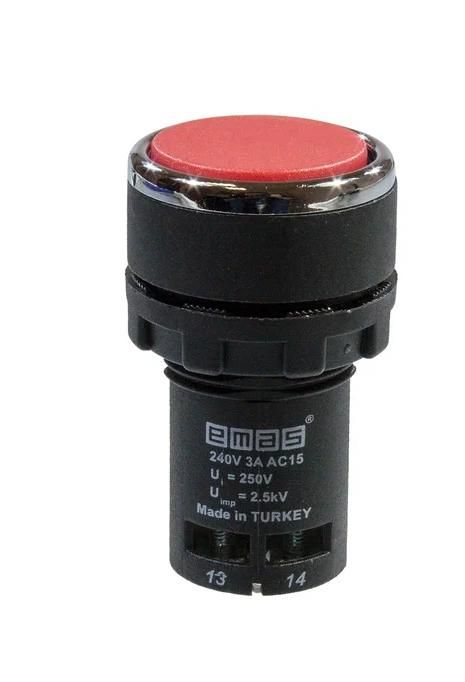

Кнопка нажимная моноблочная 22мм IP40 1НО+1НО красн. EMAS MB101DK

Кнопка нажимная моноблочная 22мм IP40 1НО+1НО красная, кнопочный выключатель в сборе 2НО от бренда EMAS (артикул mb101dk) предназначена для коммутации управляющих, сигнальных и силовых цепей в промышленных щитах и оборудовании. Устройство отличается надежной конструкцией, совместимостью с кабелями 1,5–2,5 мм2 и возможностью установки в любом положении.

Назначение и область применения

Кнопка нажимная используется для ручного управления электрическими цепями: запуск, остановка, аварийное отключение, сигналы состояния. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем освещения и оборудования энергоснабжения. Красный цвет соответствует стандарту “останов” или “авария”, что повышает узнаваемость в сложных условиях.

Технические характеристики

• Диаметр корпуса: 22 мм
• Количество контактов: 2 нормально замкнутых (2НО)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Поперечное сечение кабеля: 1,5 – 2,5 мм2
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Рабочая температура: от -5C до +40C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Корпус контактного модуля: огнестойкий полипропилен PA6 класса V0
• Корпус кнопки: поликарбонат
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка нажимная моноблочная 22мм IP40 1НО+1НО красная, кнопочный выключатель в сборе 2НО монтируется в панели с отверстием диаметром 22 мм. Кабель подключается к зажимам без инструментов - провода фиксируются винтами. Возможна установка в любом направлении: вертикально, горизонтально, даже перевёрнуто - конструкция не требует ориентации по гравитации. Блок-контакты совместимы с опциональными элементами подсветки (дополнительно приобретаются).

Безопасность и стандарты

Кнопочный выключатель EMAS mb101dk соответствует международным требованиям безопасности: UL 508, TS EN 60947-5-1, VDE 0660. Корпус выполнен из материалов, устойчивых к возгоранию (класс V0), что снижает риск распространения пламени при перегрузках. Диэлектрическая прочность обеспечивает защиту от пробоя даже при кратковременных скачках напряжения.

Преимущества

• Высокая механическая долговечность - до 500 тысяч срабатываний
• Низкий уровень нагрева при работе, что продлевает срок службы
• Огнестойкий материал контактов и корпуса повышает безопасность
• Гладкая поверхность кнопки легко моется, не задерживает грязь
• Цветовая маркировка (красный) соответствует промышленным стандартам
• Поддержка подключения подсветки - удобно для работы в темноте

Ограничения применения

Не предназначен для использования во влажных средах, на открытом воздухе или в местах с высокой запылённостью - степень защиты IP50 не защищает от попадания воды и струй жидкости. Температурный диапазон (-5…+40C) исключает применение в холодильных камерах или жарких помещениях без кондиционирования. Номинальный ток 4 А не позволяет использовать устройство для прямого управления мощными двигателями - требуется использование контакторов.

Примеры использования

• Кнопка “Стоп” на пульте металлорежущего станка
• Аварийная остановка конвейера на пищевом производстве
• Сигнальная кнопка “Запуск” в шкафу автоматизации HVAC
• Управление световой индикацией в распределительном щите

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - большие сечения не поместятся в зажимы, меньшие могут плохо фиксироваться
• Перед подключением проверьте соответствие напряжения сети (не более 250 В AC) и тока нагрузки (не выше 4 А)
• Для увеличения видимости в условиях плохого освещения рекомендуется установить светодиодную подсветку (совместима с этим типом кнопки)
• Не применяйте в местах с ударными нагрузками - хотя ресурс высокий, внешние воздействия могут повредить механизм
• При замене старой кнопки убедитесь, что новый экземпляр EMAS mb101dk имеет те же контакты (2НО) и аналогичную глубину посадки
