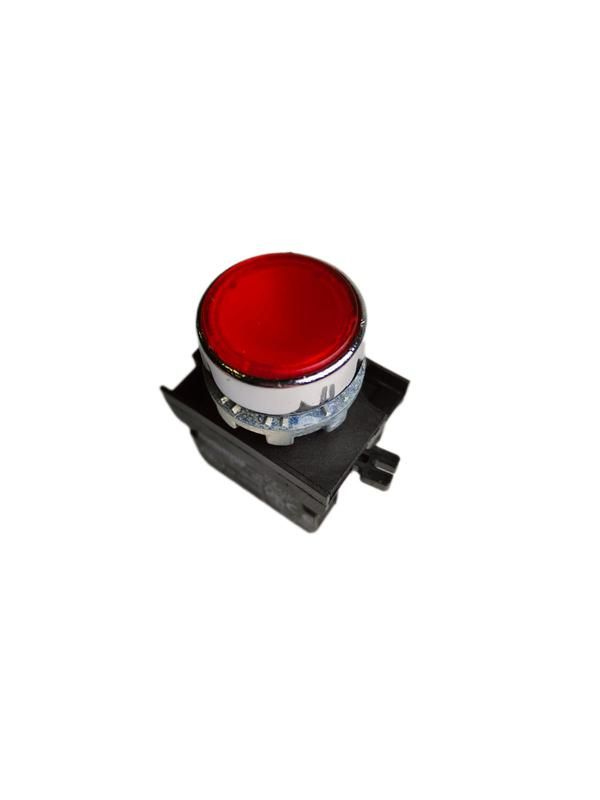

Кнопка нажимная круглая красн. (1НО+1НЗ) EMAS CM102DK

Кнопка нажимная круглая с контактами 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) от бренда EMAS (арт. cm102dk) предназначена для управления электрическими цепями в условиях повышенной запыленности и влаги - например, на производстве, в автоматизированных системах или на оборудовании с жесткими требованиями к надежности.

Назначение и область применения

Эта кнопка используется для ручного управления устройствами: включения, выключения, аварийной остановки или переключения режимов работы. Подходит для установки на пульты управления, щиты и корпуса оборудования, где требуется одновременная коммутация двух состояний цепи - замыкание одного контакта и размыкание другого при одном нажатии.

Технические характеристики

• Форма: круглая, металлическая
• Цвет: красный
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Частота нажатий: до 3000 в час без нагрузки, до 1200 в час при полной нагрузке
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды под давлением
• Сопротивление изоляции: не менее 10 МОм (при испытательном напряжении 500 В)
• Сечение подключаемых проводов: 1,5–2,5 мм2

Совместимость и монтаж

Кнопка нажимная круглая с контактами 1 НО + 1 НЗ (EMAS cm102dk) устанавливается в отверстие диаметром 22 мм - стандартный размер для промышленных кнопочных элементов. Для фиксации используется резьбовая гайка снаружи панели. Подключение осуществляется через два зажима для проводов сечением 1,5–2,5 мм2. Убедитесь, что провода зачищены на 8–10 мм и плотно затянуты - слабый контакт снижает срок службы контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Защита IP65 обеспечивает безопасную работу в средах с высокой запыленностью, влажностью или возможным воздействием моющих струй. Применение в соответствии с рабочими параметрами (напряжение, ток, частота) гарантирует соответствие нормам ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Комбинированная пара контактов (НО+НЗ) позволяет реализовать сложные логические схемы без дополнительных реле
• Высокий механический ресурс - подходит для интенсивного использования
• Защита IP65 делает её пригодной для установки вне помещений или в сырых цехах
• Металлический корпус повышает прочность и устойчивость к внешним воздействиям
• Ярко-красный цвет обеспечивает быстрое распознавание в экстренных ситуациях

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или отказ контактов
• Максимальная частота нажатий при полной нагрузке - 1200 в час; более частые срабатывания снизят срок службы
• Не рассчитана на постоянную нагрузку свыше 4 А или мощности выше 2,5 кВт - риск оплавления контактов
• Не следует использовать в взрывоопасных зонах - отсутствует сертификация Ex

Примеры использования

• Аварийная остановка станка - один контакт размыкает питание двигателя, второй замыкает сигнализацию
• Переключение между ручным и автоматическим режимом на конвейере
• Управление световой сигнализацией и клапаном одновременно
• Пульт управления насосной станцией в условиях сырости или пыли

Практические советы

• При монтаже используйте резиновые прокладки - они усиливают герметичность даже при малых деформациях панели
• Подключайте провода строго в пределах допустимого сечения (1,5–2,5 мм2); слишком толстые провода не войдут, тонкие - плохо фиксируются
• Проверьте наличие напряжения перед первым включением - неверное подключение может вызвать пробой контактов
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов - особенно после 50 тыс. операций
• Кнопка нажимная круглая с контактами 1 НО + 1 НЗ (EMAS cm102dk) совместима со всеми стандартными панелями и шкафами с отверстием 22 мм - легко заменяет аналоги других брендов
