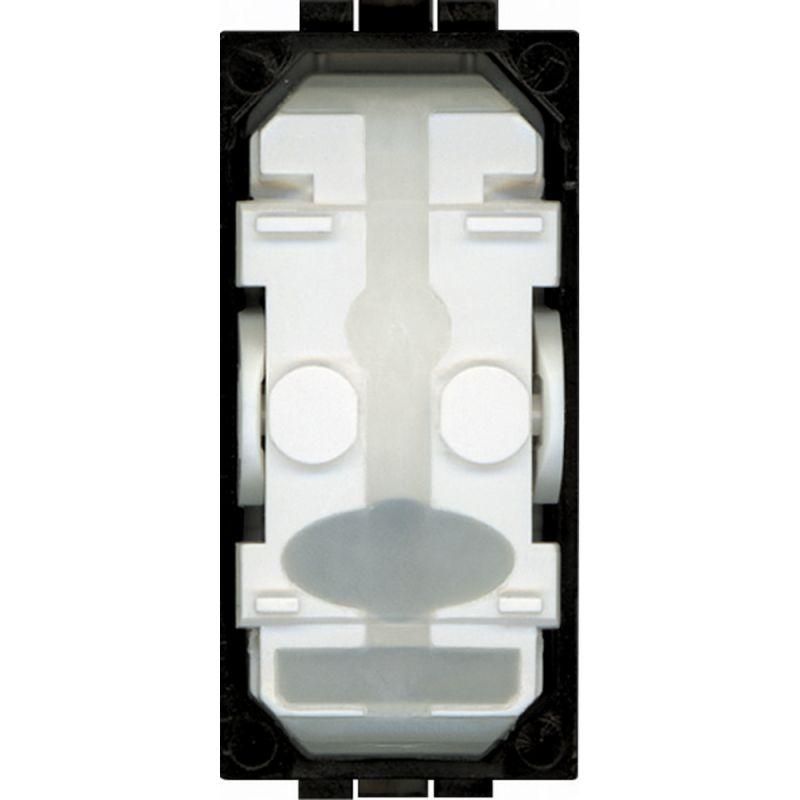

Кнопка с авт. клем. размер 1мод. без клавиши LivingLight Leg BTC LN4005A Legrand

Кнопка с автоматическими клеммами 1 модуль без клавиши от Legrand Euro (арт. ln4005a) - это компактный механизм для управления цепями освещения или оборудования в скрытых установках. Благодаря автоматическим клеммам и встроенной индикации, она упрощает монтаж и позволяет контролировать состояние включения без внешней клавиши.

Назначение и область применения

Эта кнопка предназначена для использования в системах управления светом, бытовыми и промышленными устройствами, где требуется однократное замыкание цепи. Подходит для установки в распределительных коробках, за стеновыми панелями или в шкафах управления. Поскольку клавиша отсутствует, её используют как внутренний коммутирующий элемент, управляемый через внешнюю клавишу или другую систему.

Технические характеристики

• Количество полюсов: 1
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Тип контактов: нормально разомкнутый (НО) - замыкает цепь при нажатии
• Количество модулей: 2 (занимает два модуля на DIN-рейке или в монтажной коробке)
• Габариты: 22×44×35,6 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Работает при температуре до +35 C
• Материал корпуса: термопласт, без галогенов
• Цвет: белый
• Индикация: да - встроенная сигнальная лампа показывает состояние включения
• Способ монтажа: скрытый - устанавливается в монтажную коробку
• Минимальная глубина монтажной коробки: 40 мм
• Комплектация: только механизм (базовый элемент), без клавиши

Совместимость и монтаж

Кнопка ln4005a совместима со всеми стандартными монтажными коробками для системы Livinglight. Установка выполняется путём фиксации механизма в коробке с помощью зажимов - никаких винтов не требует. Автоматические клеммы позволяют вставлять провода до 2,5 мм2 без предварительной зачистки - они надёжно зажимают жилу при введении. Для работы необходима внешняя клавиша, которая будет механически воздействовать на этот механизм. Монтаж возможен только в закрытых помещениях из-за степени защиты IP20.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и легкопромышленных применений. Отсутствие галогенов в составе материала снижает выделение токсичных веществ при перегреве. Напряжение и ток рассчитаны на использование в сетях 230–240 В, что соответствует европейским стандартам. Индикация выполнена безопасным светодиодом с ограничением тока внутри устройства.

Преимущества

• Автоматические клеммы - экономят время при подключении, исключают ошибки затяжки
• Встроенная индикация - сразу видно, включён ли контакт, даже при скрытой установке
• Уменьшенная глубина монтажа - подходит для тонких стен и старых коробок
• Совместимость с сериями Livinglight и другими продуктами Legrand - легко интегрируется в существующие системы
• Нет необходимости в дополнительном оборудовании - работает как самостоятельный коммутационный элемент

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли
• Максимальная рабочая температура +35 C - нельзя использовать рядом с нагревательными приборами или в плохо вентилируемых местах
• Требуется внешняя клавиша - сама по себе не является пользовательским интерфейсом
• Подходит только для однофазных цепей до 250 В - не используется в трёхфазных системах
• Не рекомендовано для частого включения/выключения более 10 раз в минуту - риск перегрева клемм

Примеры использования

• Управление светом в шкафу с автоматической клавишей на дверце
• Коммутация питания станка через внешнюю кнопку в панели управления
• Сигнализация состояния включения в распределительном щите
• Интеграция в систему “умный дом” как скрытый исполнительный элемент

Практические советы

• Перед монтажом проверьте глубину коробки - минимум 40 мм, иначе механизм не поместится
• Используйте только медные провода сечением до 2,5 мм2 - алюминий и большие сечения не подходят
• При использовании с внешней клавишей убедитесь, что ход клавиши достаточен для полного нажатия механизма
• Не используйте эту кнопку как основной выключатель - она не имеет физического положения “вкл/выкл”, только импульсное замыкание
• Для долговечности избегайте установки в местах с высокой вибрацией - автоматические клеммы могут ослабнуть
