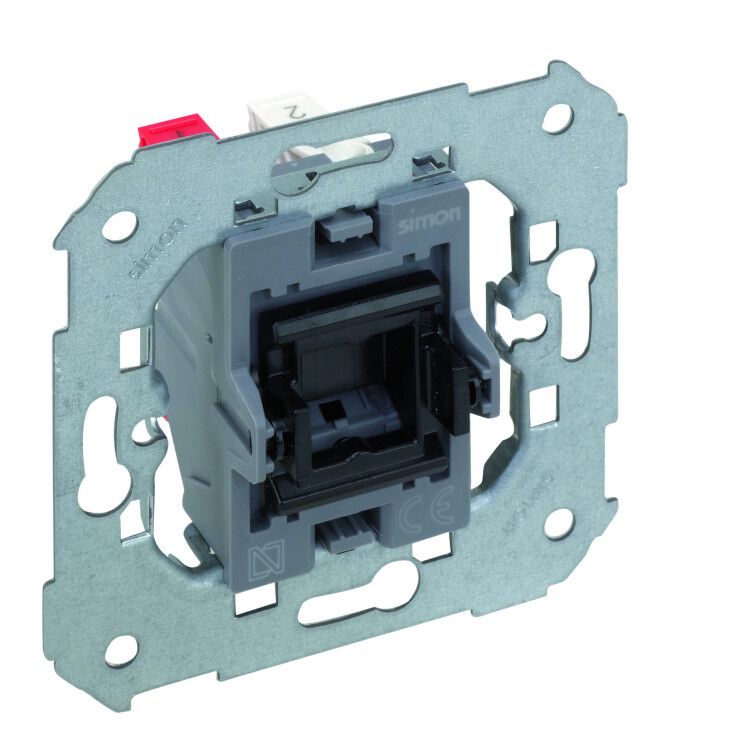

Механизм кнопки экспресс монтаж 10А 250В Simon82/82Nature/88 7700150-039

Механизм выключателя кнопочного Simon 7700150-039 - это надёжный элемент управления с экспресс-монтажом, предназначенный для встраивания в стеновые коробки. Подходит для бытовых и промышленных систем, где требуется однократное включение/выключение нагрузки до 10 А. Серии S82, S82N, S88 обеспечивают совместимость с популярными рамками и корпусами.

Назначение и область применения

Механизм выключателя кнопочного Simon 7700150-039 используется для коммутирования электрических цепей с помощью одной клавиши. Применяется в распределительных щитках, на пультах управления, в оборудовании с ручным управлением - например, для включения света, насосов, вентиляторов или аварийной остановки устройств. Устанавливается исключительно внутри стеновых коробок, не предназначен для открытой проводки.

Технические характеристики

• Номинальное напряжение: 250 В - работает в сетях переменного тока до 250 В, включая бытовые 220–240 В;
• Номинальный ток: 10 А - допустимая нагрузка до 10 ампер, соответствует мощности до 2,5 кВт при 230 В;
• Тип контактов: один замыкающий - при нажатии клавиши цепь замыкается, при отпускании - размыкается;
• Степень защиты IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и влаги; не применяется во влажных помещениях;
• Размеры: 55×55×30 мм - совместим со стандартными подрозетниками глубиной более 30 мм;
• Материал: металл - прочный корпус устойчив к механическим воздействиям и перегреву;
• Климатическое исполнение УХЛ3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%; подходит для помещений с умеренным климатом;
• Способ монтажа: скрытый - устанавливается внутрь стеновой коробки, фиксируется зажимами;
• Тип включения: клавиша-качель - классический механизм с перемещением вверх-вниз;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие требованиям технических условий производителя.

Совместимость и монтаж

Механизм выключателя кнопочного Simon 7700150-039 совместим с рамками и лицевыми панелями серии S82, S82N, S88. Для монтажа необходима стандартная металлическая или пластиковая подрозетная коробка с внутренним диаметром не менее 55 мм. Клеммы для подключения проводов расположены сзади - подходят медные жилы сечением до 2,5 мм2. Монтаж выполняется без инструментов: достаточно вставить механизм в коробку и зафиксировать боковыми зажимами. После установки сверху монтируется декоративная рамка.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Напряжение и ток рассчитаны на безопасную эксплуатацию в бытовых условиях. Отсутствуют функции автоматического отключения, поэтому не следует использовать для защиты оборудования - только для ручного управления. Не имеет защиты от перегрузки или короткого замыкания - требует внешней защиты через автоматический выключатель.

Преимущества

• Экспресс-монтаж - позволяет установить механизм за считанные секунды без винтов и дополнительных креплений;
• Металлический корпус - обеспечивает долговечность, устойчивость к деформациям и высокую теплопроводность для отвода тепла;
• Чёткий тактильный отклик клавиши - удобно чувствовать положение включения даже в темноте;
• Высокая совместимость - легко интегрируется в существующие системы с использованием серии S82/S88.

Ограничения применения

• Не подходит для влажных помещений (ванна, баня, улица) из-за низкой степени защиты IP20;
• Не рекомендован для частого включения/выключения (более 10 раз в минуту) - возможен износ контактной группы;
• Не предназначен для работы с постоянным током выше 30 В - только переменный ток 250 В;
• Требует обязательной установки в подрозетник - нельзя монтировать на поверхность стены;
• Не имеет индикации состояния - невозможно определить, включен ли выключатель, без проверки нагрузки.

Примеры использования

• Включение освещения в коридоре или кладовой;
• Ручной запуск воздушного компрессора или маломощного насоса;
• Кнопка аварийной остановки на станке с контролируемой нагрузкой до 2,5 кВт;
• Управление вентиляцией в техническом помещении;
• Интеграция в пульт управления промышленного оборудования с применением рамок S82.

Практические советы

• Перед монтажом убедитесь, что подрозетник имеет достаточную глубину - минимум 30 мм, чтобы механизм полностью поместился;
• Подключайте провода плотно - слабый контакт вызывает нагрев и выход из строя механизма;
• Обязательно используйте автоматический выключатель на 10 А или ниже перед этим механизмом для защиты от перегрузки;
• Выбирайте рамки того же семейства (S82/S88) - они точно совпадают по форме и фиксации;
• Не используйте этот механизм там, где нужна индикация состояния - вместо него выбирайте модели с LED-индикатором.
