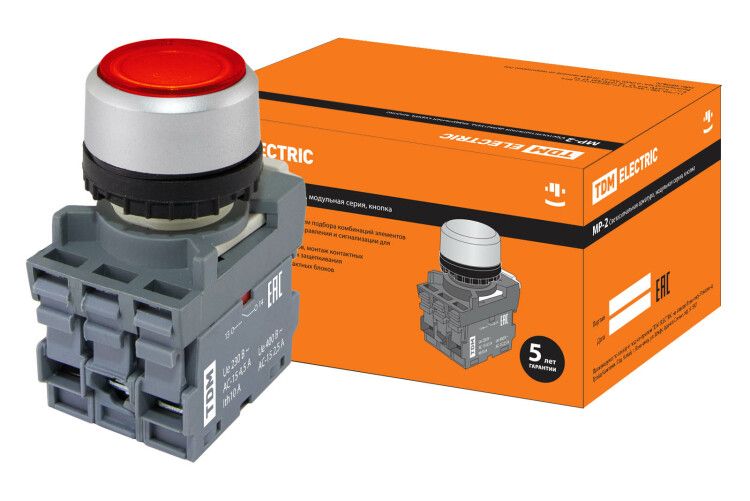

Кнопка с фиксацией MP2-21R(LED) в сборе d22мм/24В 1з+1р красная | SQ0747-0025 TDM

Кнопка с фиксацией MP2-21R(LED) в сборе диаметр 22 мм от TDM ELECTRIC - это надёжный элемент управления с индикацией для коммутации цепей управления в промышленном оборудовании. Красный светодиод и механическая фиксация позволяют легко определить состояние кнопки даже в условиях плохой видимости.

Назначение и область применения

Кнопка с фиксацией MP2-21R(LED) в сборе предназначена для ручного управления электрическими цепями постоянного или переменного тока. Подходит для включения/выключения устройств, где требуется удержание положения - например, запуск оборудования, аварийная остановка или активация режима работы. Применяется в промышленности, на объектах инфраструктуры и в строительстве. Часто используется в панелях управления станков, конвейеров, насосных систем и систем автоматизации.

Технические характеристики

• Диаметр корпуса: 22 мм
• Напряжение питания индикатора: 24 В
• Количество контактов: 1 замкнутый (НО) + 1 разомкнутый (NC)
• Цвет индикатора: красный
• Тип действия: с фиксацией (двухпозиционная - нажал - зафиксировалось, нажал ещё раз - освободилось)
• Максимальное напряжение коммутируемых цепей: до 660 В переменного тока

Совместимость и монтаж

Кнопка с фиксацией MP2-21R(LED) в сборе имеет стандартный посадочный диаметр 22 мм и монтируется в панели через круглое отверстие. Устройство крепится с помощью резьбового кольца, которое затягивается с тыльной стороны. Контактный блок встроен в корпус и не требует дополнительной сборки - все соединения уже выполнены. Для подключения используются клеммы с зажимами под провода до 2,5 мм2. Монтаж возможен без инструментов - достаточно вставить кнопку в отверстие и закрутить фиксирующее кольцо.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для промышленного электрооборудования. Хотя точные стандарты в данных не указаны, конструкция обеспечивает изоляцию и защиту от случайного срабатывания. Работает в пределах нормальных условий эксплуатации: температура от -25C до +55C, относительная влажность до 90%. Не предназначен для взрывоопасных сред.

Преимущества

• Удобная визуальная индикация: красный светодиод четко показывает активное состояние кнопки
• Механическая фиксация исключает случайное отпускание - важно для длительных операций
• Готовая сборка: нет необходимости собирать отдельно кнопку и контактный блок
• Стандартный размер 22 мм совместим с большинством панелей управления
• Высокая долговечность контактов для частых переключений

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 660 В - только для цепей управления
• Рабочий ток не указан - не следует использовать для нагрузок более 5 А без проверки по документации производителя
• Светодиод работает только при подаче 24 В - нельзя питать от других напряжений без балластного резистора
• Не имеет защиты IP65 и выше - не рекомендуется для открытых площадок или влажных помещений без дополнительного кожуха

Примеры использования

• Запуск крупногабаритного станка - кнопка остаётся в нажатом состоянии до завершения цикла
• Аварийная остановка конвейера - красный цвет сразу выделяет её среди других кнопок
• Активация режима обслуживания в системе HVAC - фиксация позволяет не держать кнопку постоянно
• Управление световой сигнализацией в цеху - индикация подтверждает, что система переведена в нужный режим

Практические советы

• Перед установкой проверьте глубину панели - корпус кнопки с фиксацией MP2-21R(LED) в сборе требует минимум 30–35 мм свободного места сзади
• Подключение проводов к клеммам выполняйте плотно - слабый контакт вызывает нагрев и отказы
• Если используете кнопку в цепях с высокой частотой срабатываний, регулярно проверяйте целостность контактов
• Для работы при низком напряжении (например, 12 В) потребуется внешний резистор для снижения тока через светодиод - иначе он выйдет из строя
• Выбирая аналогичную кнопку, обращайте внимание на тип контактов: здесь один НО и один NC - это удобно для схем с самоблокировкой
