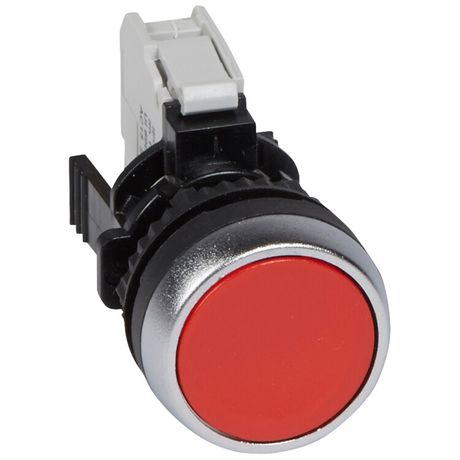

Кнопка с потайным толкателем - Osmoz в сборе IP 66 красный | 023701 Legrand

Кнопка с потайным толкателем, 1НЗ, красная, IP66, в сборе от Legrand Euro — это надёжное устройство управления для аварийной остановки или запуска оборудования в условиях повышенной запылённости и влаги. Артикулы 23701 и 023701 подходят для установки на панели станков, конвейеров и других промышленных систем.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями в промышленной автоматике. Одиночный нормально замкнутый контакт (1НЗ) используется для отключения питания при необходимости экстренной остановки. Подходит для мест с высокой степенью загрязнения — например, на производстве, в пищевой промышленности, на линиях упаковки или в зонах мойки оборудования.

Технические характеристики

• Тип контакта: один нормально замкнутый (1НЗ)
• Максимальное напряжение: 690 В переменного тока
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды из любого направления
• Механизм: самовозврат — после нажатия кнопка возвращается в исходное положение за счёт внутренней пружины
• Диаметр отверстия для монтажа: 22,3 мм
• Тип толкателя: цилиндрический, потайной — выступает лишь при нажатии, снижает риск случайного срабатывания
• Цвет кнопки: красный — стандартный цвет для аварийных остановок
• Цвет переднего кольца: хромированный — контрастный, повышает видимость
• Подключение: винтовые зажимы — надёжное и проверенное соединение для проводов до 2,5 мм²
• Конструкция линзы: круглая, плоская поверхность
• Количество постов: 1 — одноканальное управление

Совместимость и монтаж

Кнопка монтируется на лицевую панель через отверстие диаметром 22,3 мм. Устройство фиксируется с помощью резьбового крепления внутри корпуса — никаких дополнительных пластин или адаптеров не требуется. Переднее хромированное кольцо обеспечивает герметичную посадку и эстетичный внешний вид. Для подключения используйте провода сечением до 2,5 мм². Кабель заводится снизу или сзади — зависит от конструкции панели.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Высокая степень защиты IP66 позволяет использовать кнопку в средах с частыми мойками, брызгами масла или водой. Цвет красный соответствует международному стандарту IEC 60204-1 для аварийных остановок. Применение в сетях до 690 В переменного тока допустимо согласно нормам EN 60947-5-1.

Преимущества

• Потайной толкатель минимизирует риск случайного нажатия — особенно важно на участках с движущимся оборудованием
• Высокая степень защиты IP66 обеспечивает долгий срок службы даже в агрессивных условиях
• Хромированное кольцо и ярко-красная кнопка обеспечивают быструю визуальную идентификацию
• Самовозврат гарантирует восстановление исходного состояния цепи сразу после освобождения кнопки
• Унифицированный диаметр 22,3 мм совместим с большинством стандартных панелей и люков

Ограничения применения

• Не предназначен для постоянного нажатия — механизм рассчитан на импульсное использование
• Не имеет световой индикации — нельзя использовать там, где нужна визуальная сигнализация состояния
• Не работает с постоянным током выше 690 В — применение в DC-цепях требует проверки спецификаций производителя
• Не подходит для взрывоопасных зон — отсутствует сертификат ATEX/IECEx

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Кнопка экстренного отключения на конвейере пищевого производства
• Управление насосом в зоне мойки оборудования с высоким давлением воды
• Локальный выключатель на щите управления в цехе с высокой запылённостью

Практические советы

• При монтаже убедитесь, что отверстие точно соответствует 22,3 мм — меньшее отверстие затруднит установку, большее — нарушит герметичность
• Используйте кабельные вводы с уплотнителем для предотвращения попадания влаги внутрь панели
• Проверьте нагрузку цепи — максимальный ток не указан, но при работе на пределе напряжения (690 В) рекомендуется соблюдать запас по току
• Для удобства обслуживания оставьте доступ к винтовым зажимам — они находятся внутри корпуса и требуют демонтажа кнопки для доступа
• Кнопка Legrand Euro Osmoz совместима с другими элементами серии — можно комбинировать с индикаторными лампами и другими кнопками одного семейства для единого дизайна панели
