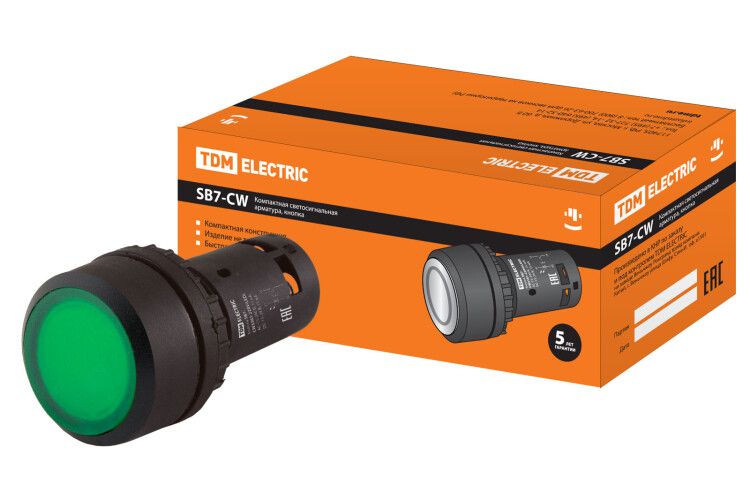

Кнопка SB7-CW3361-220V(LED) d22мм 1з, зеленая | SQ0746-0025 TDM

Кнопка управления TDM ELECTRIC SB7-CW3361-220V(LED) d22мм 1з, зеленая - это надежный элемент управления для коммутации цепей переменного тока в промышленной автоматике, оборудовании ЖД транспорта и системах КИПиА. Модель оснащена светодиодной индикацией и рассчитана на работу при напряжении 220 В.

Назначение и область применения

Кнопка SB7-CW3361-220V(LED) предназначена для ручного включения и выключения управляющих цепей переменного тока. Применяется там, где требуется четкая визуальная обратная связь и долговечность в сложных условиях:

• промышленные станки и конвейеры;
• системы контроля и защиты (КИПиА, РЗиА) энергообъектов;
• электрооборудование подвижного состава железных дорог;
• узлы автоматического управления в зданиях и инфраструктурных сооружениях.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC);
• Максимальное рабочее напряжение: до 660 В AC (по заявлению производителя);
• Диаметр корпуса: 22 мм - стандартный размер для монтажа в панели;
• Тип контактов: одна нормально открытая пара (1з - один замыкающий контакт);
• Индикация: встроенная зеленая LED-подсветка, светится при включении;
• Степень защиты: не указана - предполагается использование в защищенных помещениях или щитах.

Совместимость и монтаж

Кнопка SB7-CW3361-220V(LED) устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим стандартному креплению для кнопок серии SB7. Подключение осуществляется к клеммам с помощью проводов сечением до 2,5 мм2. Убедитесь, что провода изолированы и не перегружают контакты - максимальный ток не указан, поэтому рекомендуется использовать в цепях управления, а не силовых.

Безопасность и стандарты

Производитель не предоставил информацию о сертификатах (IEC, ГОСТ, UL). Применение допускается в соответствии с требованиями проектной документации и правилами устройства электроустановок (ПУЭ). Не используйте в взрывоопасных средах без дополнительной защиты.

Преимущества

• Четкая визуальная индикация - зеленый светодиод сразу показывает состояние кнопки;
• Простой и проверенный механизм - минимум отказов при частых срабатываниях;
• Стандартный размер 22 мм - совместим с большинством панелей и шасси;
• Работает при 220 В - идеальна для бытовых и промышленных систем управления в России и странах СНГ.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже 0 C - степень защиты IP не указана;
• Только один замыкающий контакт - нельзя использовать для переключения нескольких цепей;
• LED-индикация работает только при наличии питания в цепи управления - не является автономным источником света;
• Не рассчитана на высокий ток нагрузки - применяется исключительно в цепях управления, а не для включения двигателей или нагревателей.

Примеры использования

• Запуск насоса на водонапорной станции через пульт оператора;
• Аварийная остановка конвейера на пищевом производстве;
• Подтверждение активации системы отопления в тепловом пункте;
• Включение/выключение сигнализации на железнодорожном вокзале.

Практические советы

• Перед установкой проверьте соответствие напряжения сети 220 В - превышение может повредить LED и контакты;
• При монтаже в металлический щит обеспечьте герметичность вокруг отверстия - даже без IP-класса, попадание влаги снижает срок службы;
• Не путайте с кнопками с двумя контактами - SB7-CW3361 имеет только один замыкающий; если нужен размыкающий - выбирайте другую модель;
• При замене старой кнопки - сравните тип крепления и глубину корпуса, чтобы не возникло проблем с закрытием крышки щита.
